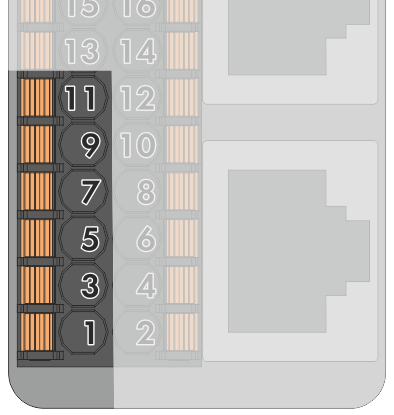

Assegnazione dei pin DI: D1-D4, Vcc
Ingresso digitale D1-4 | Pin | Assegnazione |
|---|---|---|
| 1 | Ingresso digitale 1 |
3 | Ingresso digitale 2 | |
5 | Ingresso digitale 3 | |
7 | Ingresso digitale 4 | |
9 | Uscita alimentazione di tensione (12 V) | |
11 | Uscita alimentazione di tensione (12 V) |
Ingresso digitale D1-4 | Pin | Assegnazione |
|---|---|---|
| 1 | Ingresso digitale 1 |
3 | Ingresso digitale 2 | |
5 | Ingresso digitale 3 | |
7 | Ingresso digitale 4 | |
9 | Uscita alimentazione di tensione (12 V) | |
11 | Uscita alimentazione di tensione (12 V) |
