Collegamento del contatto per arresto rapido
Tecnico specializzato
Attenersi all'assegnazione dei pin per la protezione di interfaccia
Si ricorda che per la connessione della protezione di interfaccia richiesta dalla norma VDE-AR-N-4105 la connessione deve avvenire sul pin con l'assegnazione FS1. Il pin con l'assegnazione FS2 è considerato una connessione universale e non è adatto per realizzazione la protezione di interfaccia. Esso viene utilizzato ad es. per la connessione di un interruttore esterno.
Procedura:
- Connettere il cavo di collegamento del ricevitore di comandi centralizzati o del telecomando (v. le istruzioni del produttore).
- Disinserire l’inverter e assicurarlo contro la riaccensione involontaria ( > Disinserzione dell’inverter).
- Staccare il connettore con il pressacavo.
- Estrarre il gruppo di comunicazione dal pressacavo.
- Svitare il dado a risvolto dal pressacavo.
- Inserire il dado a risvolto sul cavo.
- Rimuovere la boccola a 4 fori dal pressacavo.
- Rimuovere un tappo da un’apertura dell’involucro e tagliare l’apertura con un coltello da taglio.
- Infilare il cavo in un’apertura dell’involucro.
- Spelare il cavo per massimo 6 mm.

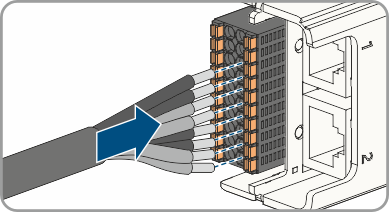

- Collegare i conduttori del cavo di connessione agli ingressi digitali per l'arresto rapido. A tal fine, inserire i conduttori nei rispettivi ingressi e bloccare poi questi ultimi. Rispettare l’assegnazione del connettore.
- Assicurarsi che tutti i conduttori siano correttamente collegati.
- Accertarsi che tutti i conduttori siano ben saldi nei morsetti.
- Inserire il gruppo di comunicazione sul pressacavo.
- Fissare il dado per raccordi sul pressacavo e stringerlo a mano.
- Inserire il gruppo di comunicazione con il pressacavo nella connessione sull'inverter.
