連接選項
依照不同的運作模式，連接程序也有所不同。
|
運作模式 |
連接選項 |
|---|---|
|
Fault indication (FltInd) |
多功能繼電器用作故障指示接觸器 |
|
Self-consumption (SelfCsmp) |
透過多功能繼電器控制負載，或者依照光伏系統的發電量來控制電池的充電情況。 |
|
Control via communication (ComCtl) |
透過多功能繼電器控制負載，或者依照光伏系統的發電量來控制電池的充電情況。 |
|
Battery bank (BatCha) |
透過多功能繼電器控制負載，或者依照光伏系統的發電量來控制電池的充電情況。 |
|
Fan control (FanCtl) |
連接外部風扇（參見風扇文件） |
|
Switching status grid relay (GriSwCpy) |
報告電網繼電器的開關狀態 |
多功能繼電器用作故障指示接觸器
可將多功能繼電器用作故障指示接觸器，並透過適當的顯示裝置將逆變器發生故障或者平穩運轉的資訊顯示出來或者發出相對應的信號。需要時可將多台逆變器連接至一個故障指示器或者運行指示器上。

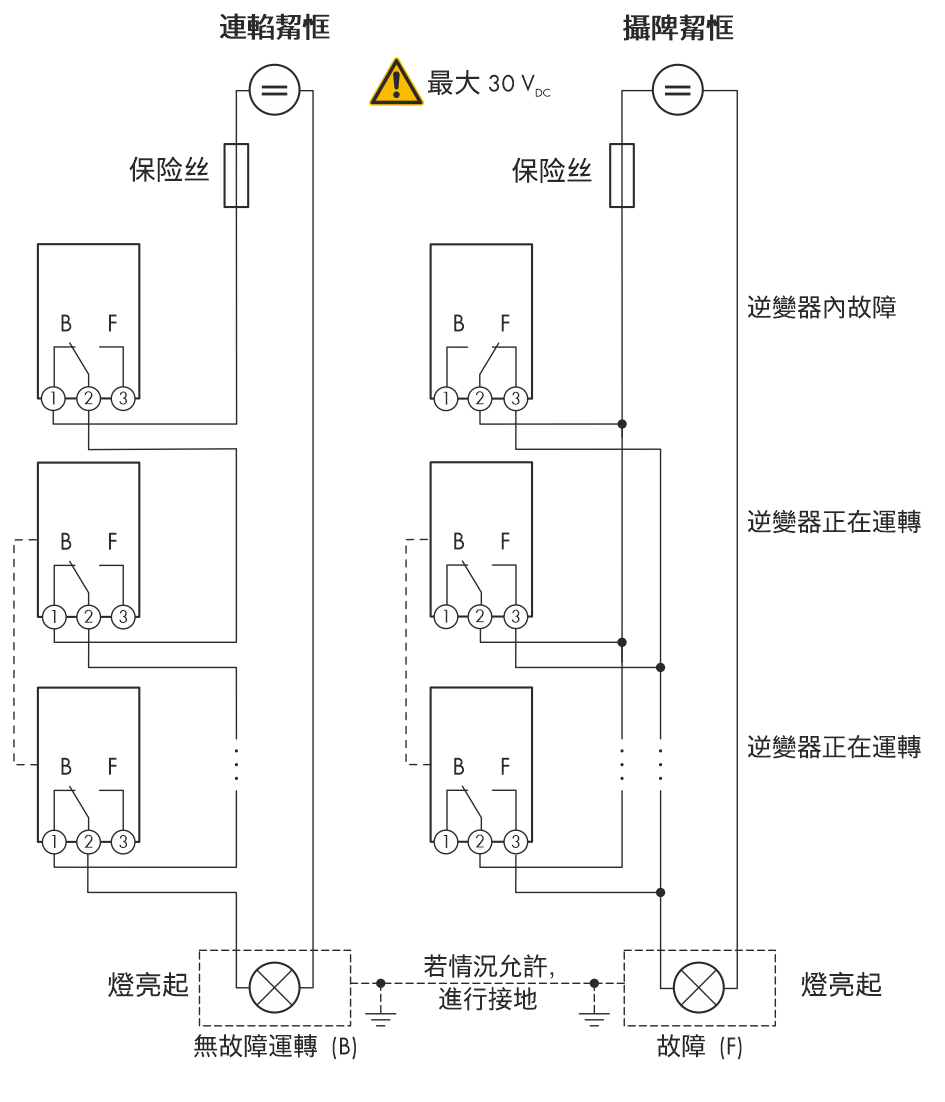

將多台逆變器連接至一個運行指示器的電路圖、將多台逆變器連接至一個故障指示器的電路圖（範例）
透過多功能繼電器控制負載，或者依照光伏系統的發電量來控制電池的充電情況。
多功能繼電器可依照功率控制負載及給電池充電。若要使用該功能，必須在多功能繼電器上連接一個接觸器 (K1)。接觸器 (K1) 可為負載接通或者關閉運行電流。若希望依照可用功率為電池充電，該接觸器也可啟動或者關閉電池的充電過程。
負載控制連接或者依照功率為電池充電功能的電路圖
報告電網繼電器的開關狀態
逆變器一接入公用電網之後，多功能繼電器會立即向電網運營商傳輸一個信號。為了啟用該功能，所有逆變器的多功能繼電器必須採用並列連接。
用於發送電網繼電器的開關狀態信號的電路圖（範例）
