Aansluitvarianten
Afhankelijk van de bedrijfsmodus moet u voor de aansluiting verschillend te werk gaan.
Bedrijfsmodus | Aansluitvariant |
|---|---|
Storingsmelding (FltInd) | Multifunctioneel relais als storingsmeldcontact gebruiken |
Eigenverbruik (SelfCsmp) | Verbruikers via het multifunctioneel relais sturen of batterijen afhankelijk van het beschikbare vermogen opladen |
Sturing via communicatie (ComCtl) | Verbruikers via het multifunctioneel relais sturen of batterijen afhankelijk van het beschikbare vermogen opladen |
Batterijsysteem (BatCha) | Verbruikers via het multifunctioneel relais sturen of batterijen afhankelijk van het beschikbare vermogen opladen |
Ventilatorbesturing (FanCtl) | Externe ventilator aansluiten (zie documentatie van de ventilator) |
Schakeltoestand netrelais (GriSwCpy) | Schakeltoestand van het netrelais melden |
Multifunctioneel relais als storingsmeldcontact gebruiken
U kunt het multifunctionele relais als storingsmeldcontact gebruiken en via een geschikte weergavemodule een fout of juist de storingsvrije werking van de omvormer laten weergeven of melden. U kunt desgewenst meerdere omvormers op één storings- of bedrijfsmelder aansluiten.
Aansluitschema met meerdere omvormers bij aansluiting van een bedrijfsmelder en aansluitschema bij aansluiting van een storingsmelder (voorbeeld)
Verbruikers via het multifunctionele relais sturen of batterijen afhankelijk van het vermogen opladen
Het multifunctionele relais kan verbruikers sturen of batterijen afhankelijk van het vermogen opladen. Hiertoe moet u een contactor (K1) op het multifunctionele relais aansluiten. De contactor (K1) dient om de bedrijfsstroom voor de verbruiker in en uit te schakelen. Als u afhankelijk van het beschikbare vermogen batterijen wilt opladen, zorgt deze contactor ervoor dat het oplaadproces wordt geactiveerd of gedeactiveerd.
Aansluitschema bij aansluiting voor de sturing van een verbruiker of voor het vermogensafhankelijk opladen van batterijen
Schakeltoestand van het netrelais melden
Het multifunctionele relais kan een signaal aan de netwerkexploitant doorgeven zodra de omvormer verbinding maakt met het openbare stroomnet. Schakel daartoe de multifunctioneel relais van alle omvormers parallel.

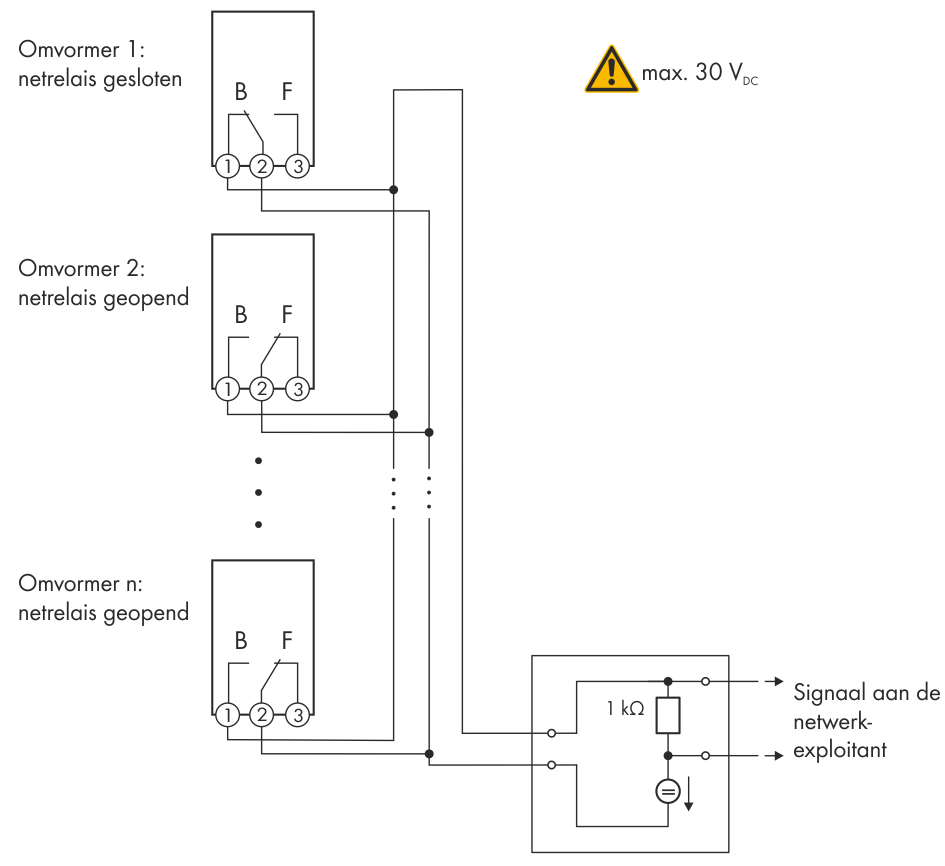

Aansluitschema voor het melden van de schakeltoestand van het netrelais (voorbeeld)
