Variante de conectare

În funcție de modul de funcționare, varianta de conectare va fi diferită.

Utilizarea releului multifuncțional ca contact de semnalizare a defecțiunilor

Puteți folosi releul multifuncțional ca și contact de semnalizare a defecțiunilor; o eroare sau funcționarea perturbată a invertorului poate fi indicată sau raportată prin intermediul unui dispozitiv indicator. Dacă este necesar, puteți conecta mai multe invertoare la un semnalizator de defecțiuni sau un indicator de funcționare.

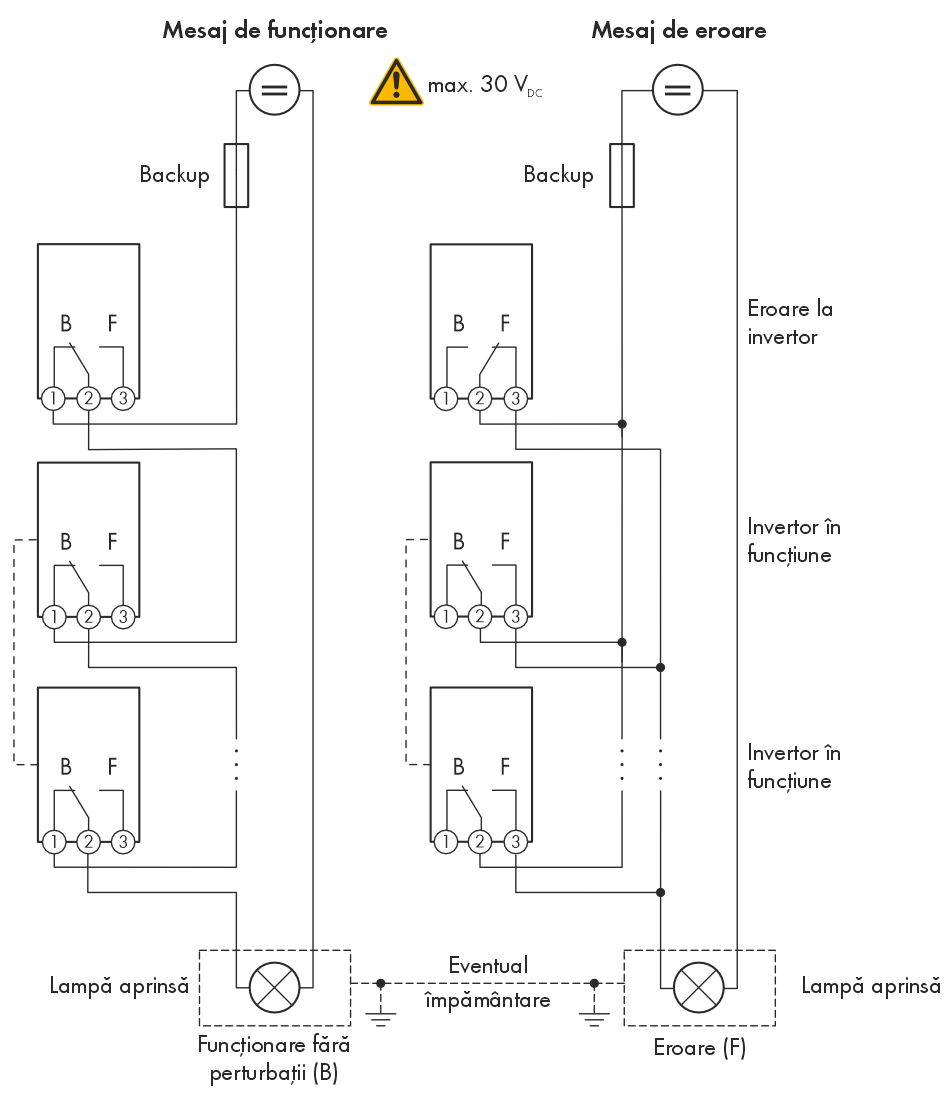

Schemă de conectare cu mai multe invertoare la conectarea unui indicator de funcționare și schemă de conectare la conectarea unui semnalizator de defecțiuni (exemplu)

Controlul consumatorilor prin intermediul releului multifuncțional sau încărcarea bateriilor independent de putere

Releul multifuncțional poate controla consumatori sau încărca baterii independent de putere. Pentru aceasta, trebuie să conectați un contactor (K1) la releul multifuncțional. Contactorul (K1) servește la pornirea și oprirea curentului de funcționare pentru consumator. Dacă doriți să încărcați baterii în funcție de puterea disponibilă, contactorul este utilizat pentru a activa sau dezactiva încărcarea bateriilor.

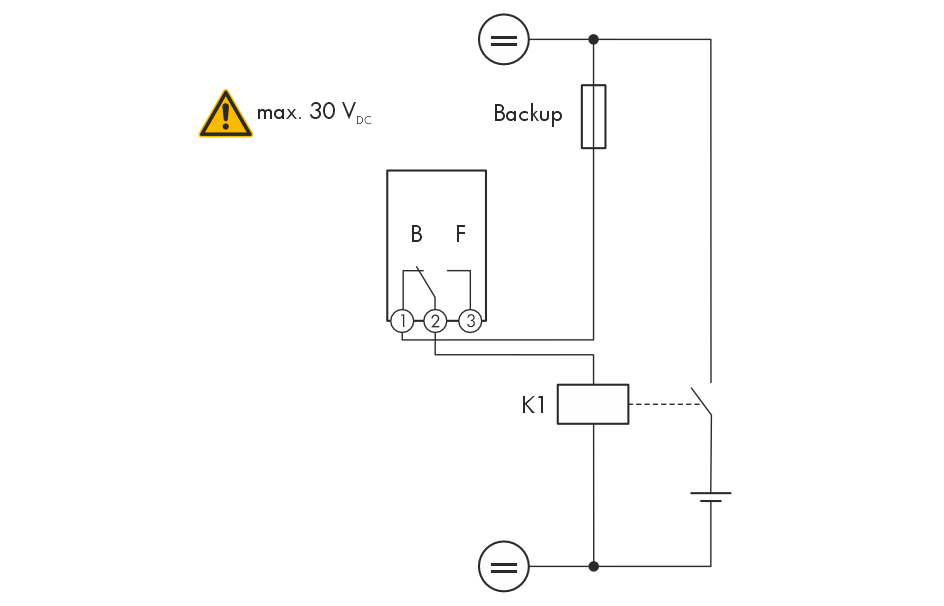

Schemă de conectare la conectarea pentru controlul unui consumator sau pentru încărcarea bateriilor în funcție de putere

Raportare stare de comutare releu de reţea

Releul multifuncțional poate declanșa un semnal către operatorul de rețea deîndată ce invertorul se conectează la rețeaua publică de curent electric. În acest scop, trebuie să conectați în paralel releele multifuncționale ale tuturor invertoarelor.

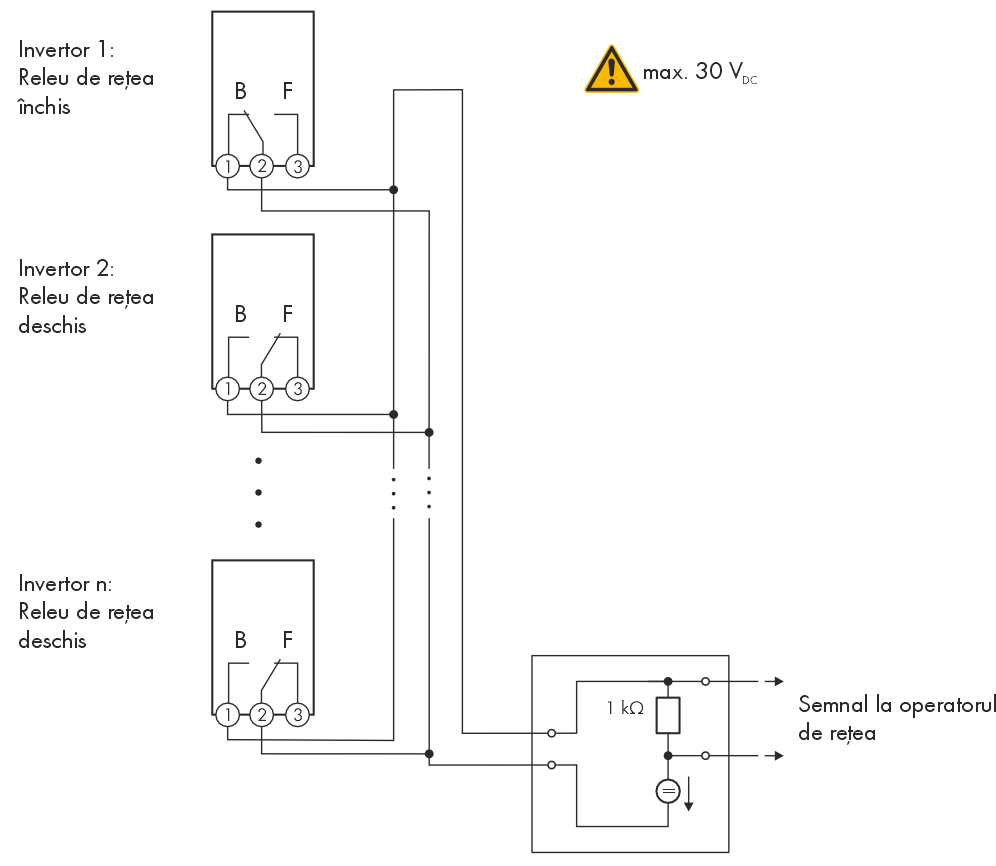

Schemă de conectare pentru semnalizarea stării de comutare a releului de rețea (exemplu)
