Варианти на свързване

В зависимост от режима на работа трябва да процедирате по различен начин при свързването.

Използване на мултифункционално реле като контакт за сигнализиране на неизправност

Можете да използвате мултифункционалното реле като контакт за сигнализиране на неизправност и да използвате подходящо индикаторно устройство, за да показва или съобщава за неизправност или за безпроблемна работа на инвертора. При необходимост можете да свържете няколко инвертора към един индикатор за неизправност или индикатор за работа.

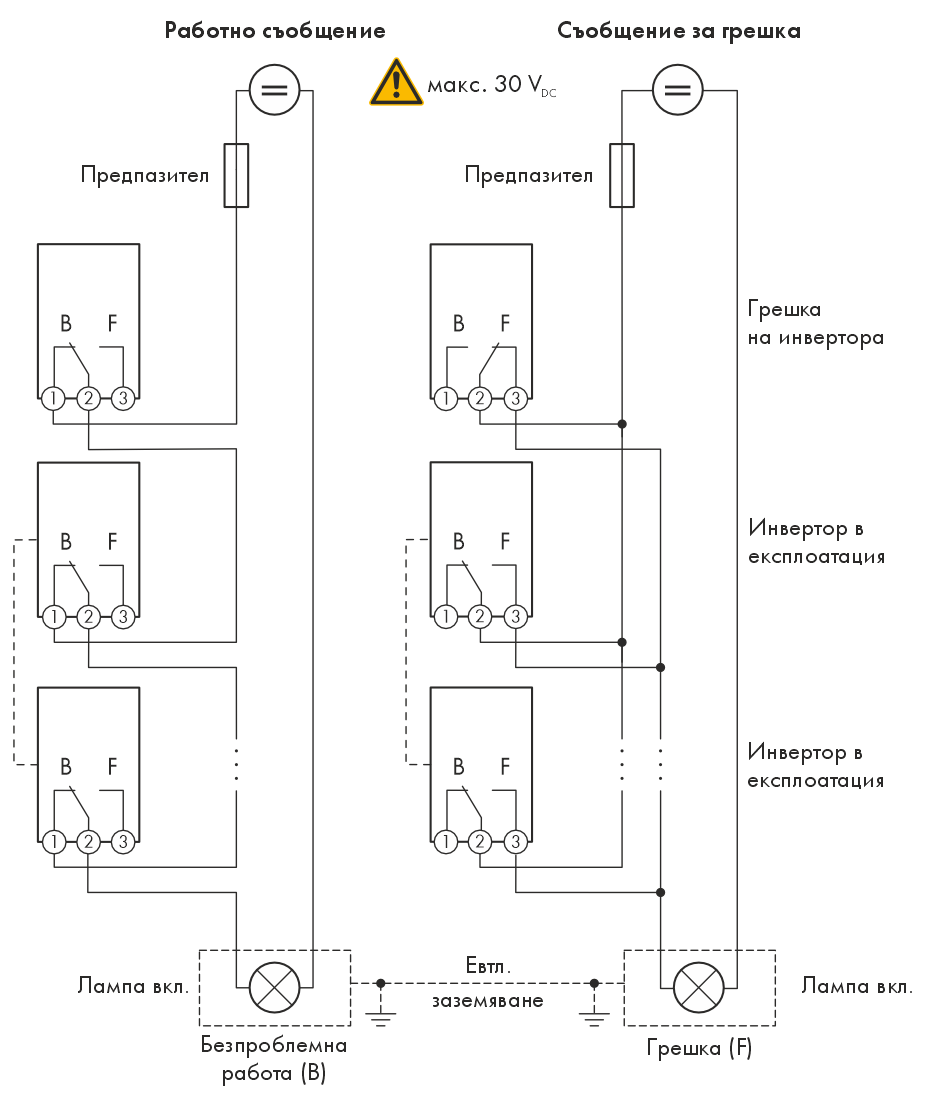

Схема за свързване с няколко инвертора при свързване на индикатор за работа и схема на свързване при свързване на индикатор за неизправност (пример)

Управление на консуматорите чрез мултифункционално реле или зареждане на батериите в зависимост от мощността

Мултифункционалното реле може да управлява консуматори или да зарежда батерии в зависимост от мощността. За тази цел трябва да свържете контактор (K1) към мултифункционалното реле. Контакторът (K1) служи за включване и изключване на работния ток за консуматора. Ако искате да зареждате батерии в зависимост от разполагаемата мощност, контакторът служи за активиране или деактивиране на зареждането на батериите.

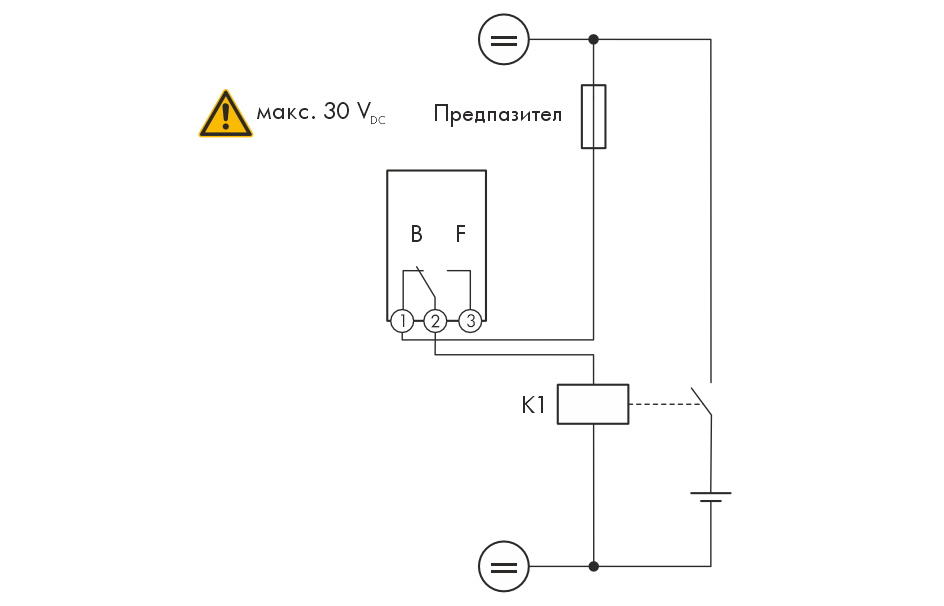

Схема за свързване при свързване за управление на консуматор или за зареждане на батериите в зависимост от мощността

Съобщаване на състоянието на превключване на мрежовото реле

Мултифункционалното реле може да задейства сигнал към мрежовия оператор веднага щом инверторът се включи към обществената електрическа мрежа. За целта трябва да свържете паралелно многофункционалните релета на всички инвертори.

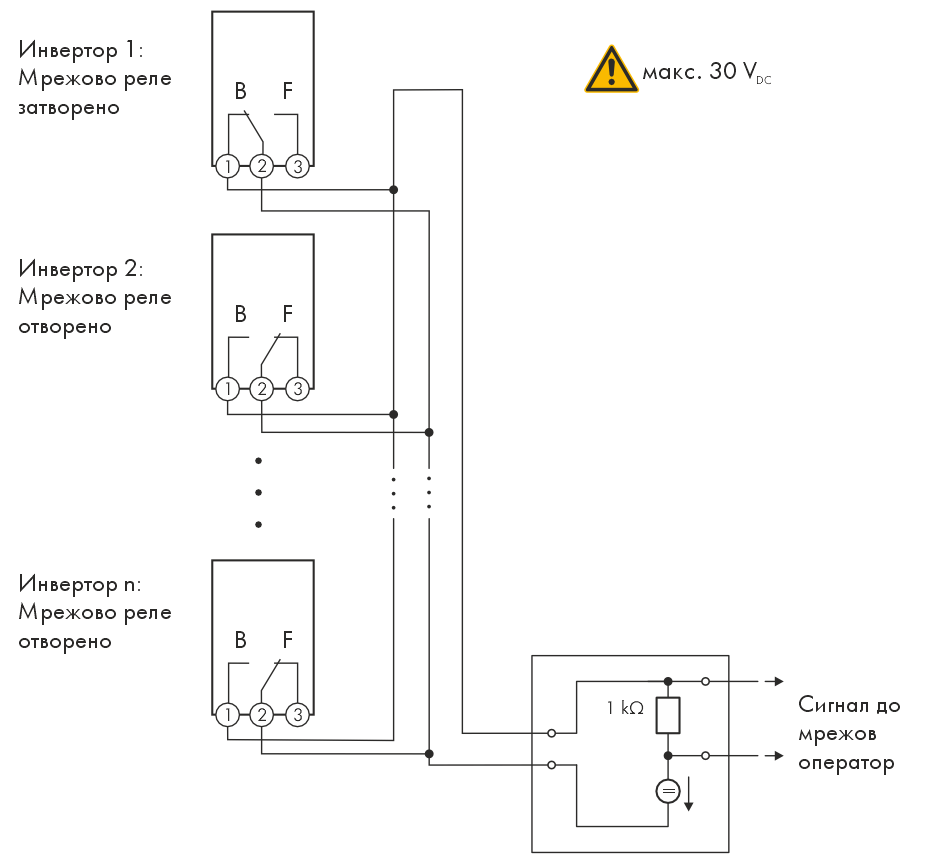

Схема на свързване за сигнализиране на състоянието на превключване на мрежовото реле (пример)
