Variantes de raccordement

En fonction du mode de fonctionnement que vous aurez choisi, vous devez procéder différemment pour le raccordement.

Utiliser le relais multifonction comme contact indicateur d’anomalie

Vous pouvez utiliser le relais multifonction comme contact indicateur d’anomalie. Il affichera ou signalera tout dysfonctionnement ou le bon fonctionnement de l’onduleur au moyen d’un dispositif d’affichage approprié. En cas de besoin, vous pouvez raccorder plusieurs onduleurs à un indicateur d’anomalie ou de fonctionnement.

Plan de raccordement avec plusieurs onduleurs en cas de raccordement d’un indicateur de fonctionnement et en cas de raccordement d’un indicateur d’anomalie (exemple)

Commander des appareils consommateurs ou charger des batteries via le relais multifonction

Le relais multifonction peut commander des appareils consommateurs ou charger des batteries en fonction de la puissance disponible. Pour cela, vous devez raccorder un contacteur (K1) au relais multifonction. Le contacteur (K1) sert à allumer et éteindre le courant de service pour l’appareil consommateur. Si vous désirez charger des batteries en fonction de la puissance disponible, le contacteur vous permettra d’activer et de désactiver le chargement des batteries.

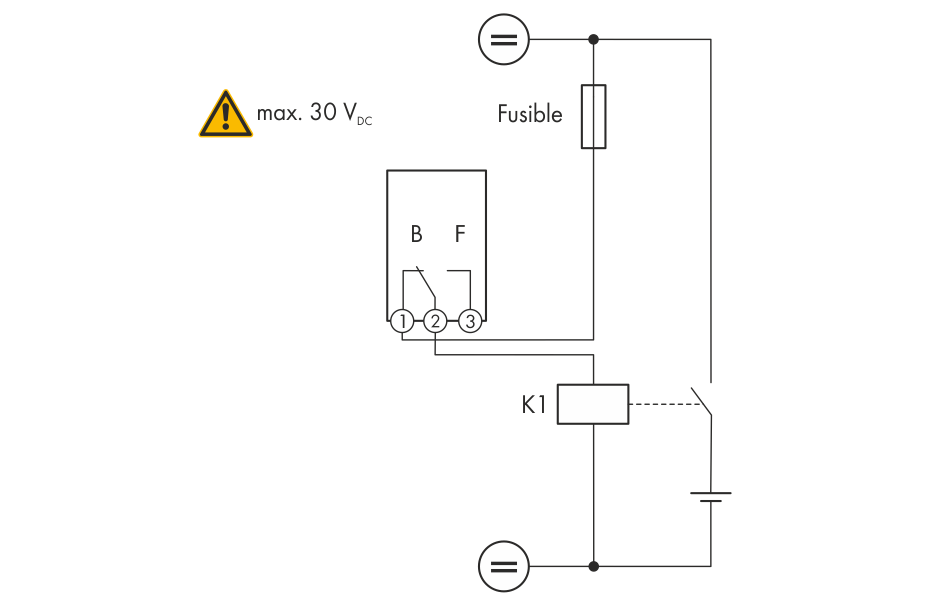

Plan de raccordement en cas de raccordement pour la commande d’un appareil consommateur ou pour le chargement de batteries en fonction de la puissance disponible

Signaler l’état de commutation du relais de réseau

Le relais multifonction peut envoyer un signal à l’exploitant du réseau aussitôt que l’onduleur se connecte au réseau électrique public. Vous devez pour ce faire connecter le relais multifonction à tous les onduleurs en parallèle.

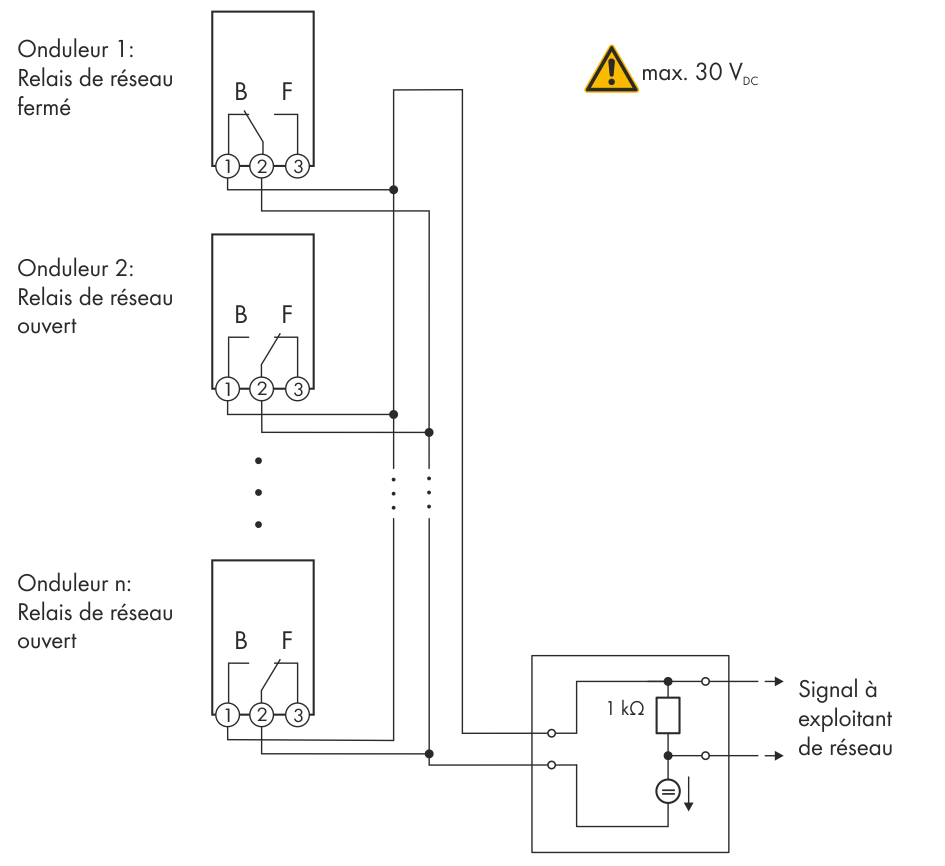

Plan de raccordement pour le signalement de l’état de commutation du relais du réseau (exemple)
