Mise en service des modules de batterie
Personnel qualifié
Conditions requises :
Les modules de batterie doivent être montés correctement.
Tous les câbles doivent être correctement branchés.
L’onduleur doit être compatible avec la batterie et être équipé de la version de micrologiciel minimale requise (voir Information technique « Batteries autorisées et informations concernant le raccordement de communication avec la batterie » de l’onduleur).
Procédure :
- Ouvrez le couvercle de l’interrupteur DC sur chaque module de batterie. Pour cela, veillez à ce que le couvercle latéral ne soit pas installé.

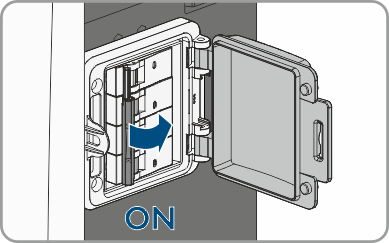

- Allumez les interrupteurs DC les uns après les autres.
- La DEL verte clignote ou est allumée.
- La DEL bleue clignote d’abord, puis reste allumée une fois la liaison établie.
- Fermez le couvercle de l’interrupteur DC sur chaque module de batterie.

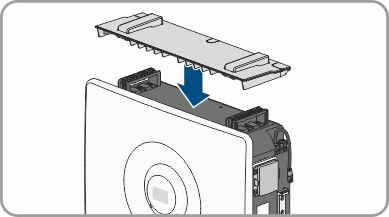

- En option : placez le couvercle sur le module de batterie supérieur. Pour cela, insérer le Top Cover sur le boîtier supérieur de la batterie avec les deux encoches sur les poignées de transport.

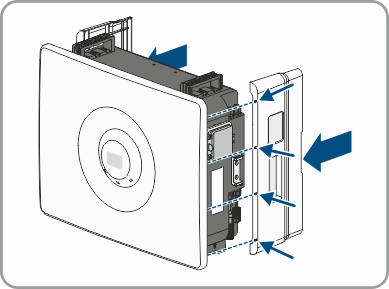

- Installez les couvercles latéraux. Pour ce faire, insérez pour chaque couvercle latéral les 4 boulons de guidage sur le couvercle latéral dans les 4 ouvertures de guidage sur le boîtier de la batterie.

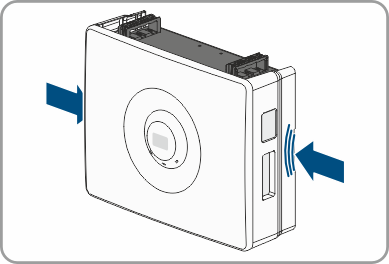

- Poussez ensuite chaque couvercle latéral contre le boîtier de la batterie jusqu’à ce qu’il s’enclenche.
- Fixez le deuxième couvercle latéral de la même manière que pour le premier.
- Mettez l’onduleur en service (voir les instructions du produit).
