Mise à la terre de la batterie
Personnel qualifié
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Câble de mise à la terre avec cosse à œillet adapté au raccordement de la mise à la terre supplémentaire via un point de terre externe.
Au moins un câble de mise à la terre plus long est requis pour le raccordement des modules de batterie entre eux (longueur minimale : 1,5 m), si ces derniers ne sont pas directement montés les uns sur les autres. Cela s’avère indispensable pour :
4 ou 5 modules de batterie
Montage dos à dos
Condition requise :
Assurez-vous que les modules de batterie ont été correctement installés.
Procédure :
- Mettez tous les produits hors tension.

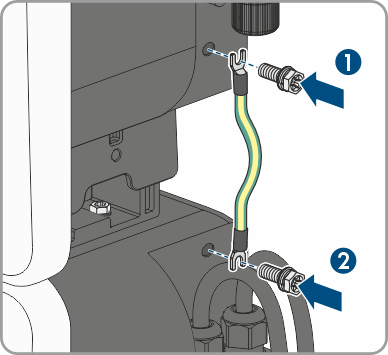

- Reliez entre eux les modules de batterie directement montés les uns sur les autres à l’aide du câble de mise à la terre fourni. Pour ce faire, serrez les vis combinées fournies sur les points de raccordement les plus proches les uns des autres (TX20, couple de serrage : 2,5 Nm). Dans le cas de batteries directement montées les unes sur les autres, utilisez un câble de mise à la terre plus long.
- Dénudez un câble de mise à la terre adapté à la mise à la terre externe et sertissez une cosse à œillet.

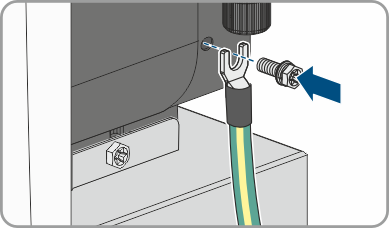

- Serrez la vis combinée fournie au niveau du point de raccordement inférieur de la mise à la terre supplémentaire (TX20, couple de serrage : 2,5 Nm).
- Reliez le câble de mise à la terre au point de terre externe. Les points de terre externes de la batterie et de l’onduleur doivent avoir le même potentiel.
