Raccordement du câble de communication avec la batterie entre les modules de batterie


Personnel qualifié

Utilisez toujours l’embase COM pour le raccordement du câble de communication avec la batterie et raccordez toujours les 2 modules de batterie les plus proches entre eux. La borne de communication non utilisée avec l’embase RJ45 du dernier module de batterie doit conserver le connecteur de terminaison RJ45 prémonté.

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

  • Un câble de communication avec la batterie plus long avec connecteur RJ45 est requis pour le raccordement des modules de batterie entre eux, si ces derniers ne sont pas directement montés les uns sur les autres. Cela s’avère indispensable pour :
    - 4 ou 6 modules de batterie
    - Montage dos à dos

    Condition requise :

    • Assurez-vous que les modules de batterie ont été correctement installés.

      Procédure :

      1. Mettez tous les produits hors tension.
      2. 13010383756

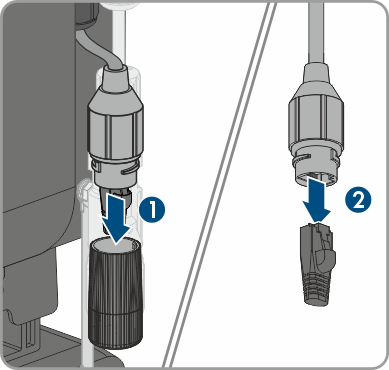

      3. Desserrez l’adaptateur et le connecteur de terminaison RJ45 d’un câble de communication avec la batterie inférieur. Le connecteur de terminaison RJ45 prémonté sur le dernier module de batterie ne doit pas être retiré.
      4. Si vous utilisez des câbles réseau à confectionner vous-même, assemblez les connecteurs RJ45 et raccordez-les au câble réseau (voir les instructions des connecteurs).

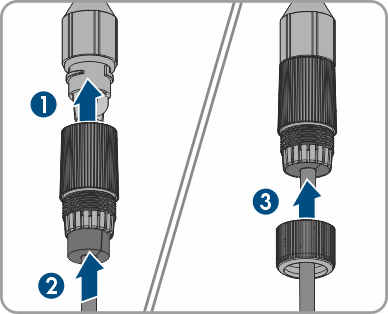

      5. Desserrez les écrous-raccords de l’adaptateur.

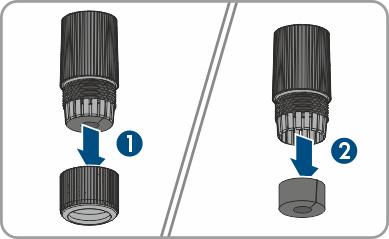

      6. Desserrez le manchon support de câble. Appuyez sur le manchon support de câble pour le retirer de l’autre côté.
      7. Faites passer le câble à travers l’écrou-raccord et l’adaptateur.
      8. 12576901516

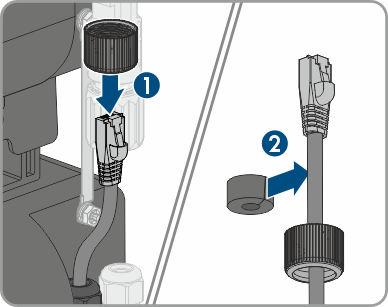

      9. Placez l’écrou-raccord et le manchon support de câble sur le câble de communication avec la batterie le plus proche. Pour ce faire, acheminez tout d’abord la fiche à travers l’écrou-raccord.
      10. 12999684236

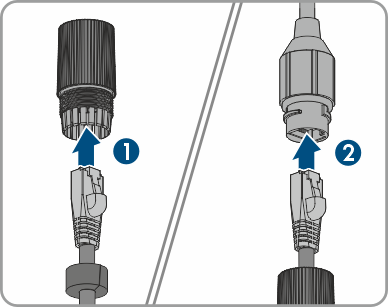

      11. Passez la fiche dans l’adaptateur et raccordez les câbles de communication avec la batterie ensemble.
      12. 12576901900
      13. Fixez le raccordement. Pour ce faire, serrez à fond l’adaptateur et l’écrou-raccord.
      14. Tirez légèrement sur le câble de communication avec la batterie pour vous assurer qu’il est correctement fixé.
