Montage des modules de batterie avec fixation murale

Personnel qualifié

Matériel de montage supplémentaire requis (non compris dans le contenu de livraison) :

3 vis par module de batterie adaptées au poids du module de batterie et au terrain
3 rondelles par module de batterie adaptées aux vis
Le cas échéant, 3 chevilles par module de batterie adaptées au terrain et aux vis

Procédure :

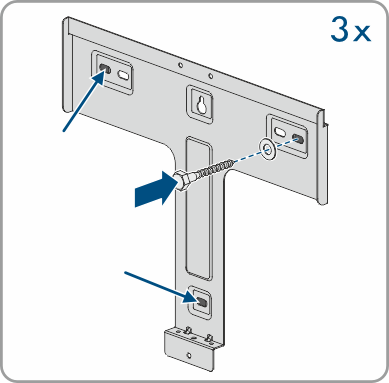

Placez le support mural bien horizontalement et vissez-le avec des vis et des rondelles.

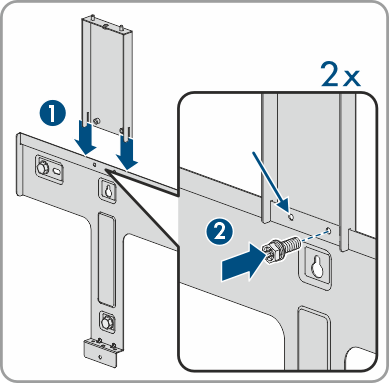

Dans le cas de modules de batterie directement placés les uns au-dessus des autres : vissez l’élément de liaison avec 2 vis combinées fournies sur le support mural (TX20, couple de serrage de 2,5 Nm).

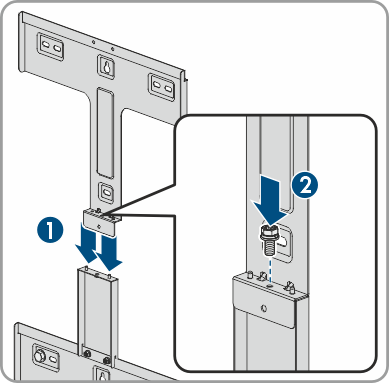

Dans le cas de modules de batterie directement placés les uns au-dessus des autres : placez l’autre support mural sur l’élément de liaison et vissez avec l’une des vis combinées fournies (TX20, couple de serrage de 2,5 Nm).
Dans le cas de modules de batterie directement placés les uns au-dessus des autres : vissez l’autre support au mur avec des vis et des rondelles.
Dans le cas de modules de batterie supplémentaires directement placés les uns au-dessus des autres : répétez les trois étapes ci-dessus pour chaque module de batterie.

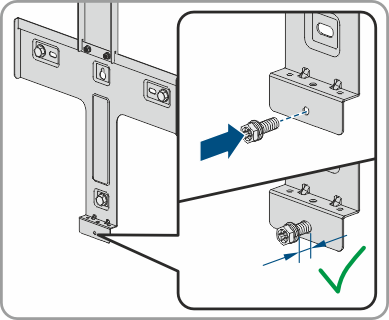

Vissez légèrement l’une des vis combinées fournies sur le dessous du support mural afin qu’il reste de la place pour l’équerre de montage du module de batterie (TX20).

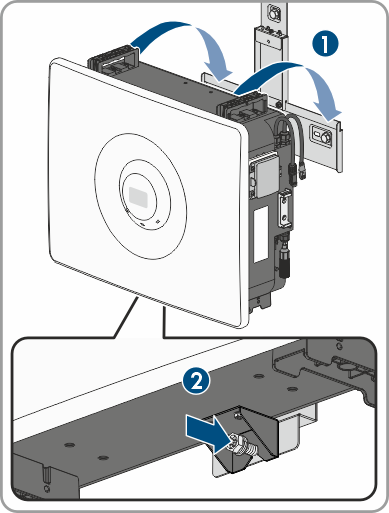

Accrochez le module de batterie inférieur au support mural et bloquez-le sur le dessous à l’aide de la vis combinée fournie (TX20, couple de serrage de 2,5 Nm). Veillez à insérer les boulons à gauche et à droite des ailettes à l’arrière du module de batterie dans les rainures de guidage du support mural. Assurez-vous que le module de batterie est bien fixé.

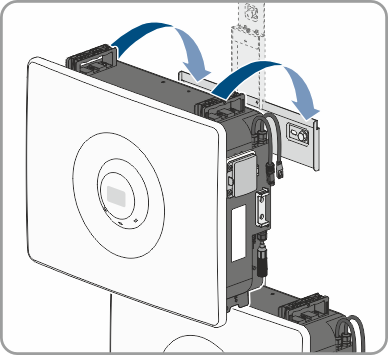

Dans le cas de modules de batterie directement placés les uns au-dessus des autres : accrochez le module de batterie supplémentaire au-dessus du module de batterie précédent.

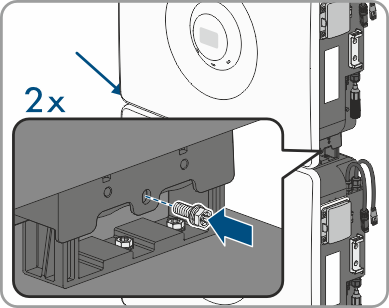

Dans le cas de modules de batterie directement placés les uns au-dessus des autres : fixez le module de batterie de part et d’autre du module de batterie précédent à l’aide d’une vis combinée fournie (TX20, couple de serrage de 2,5 Nm). Assurez-vous que le module de batterie est bien fixé.
Dans le cas de modules de batterie supplémentaires directement placés les uns au-dessus des autres : répétez les deux étapes ci-dessus pour chaque module de batterie supplémentaire.
