Montage des modules de batterie avec socle
Personnel qualifié
Matériel de montage supplémentaire requis (non compris dans le contenu de livraison) :
2 à 4 vis par socle adaptées au poids du produit et au terrain
2 à 4 rondelles par socle adaptées aux vis
Le cas échéant, 2 à 4 chevilles par socle adaptées au support et aux vis
Procédure :
- Placez le socle contre le mur et positionnez l’équerre de fixation à plat contre le mur.

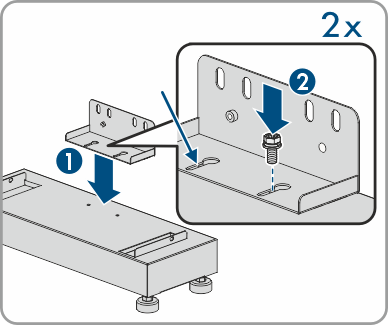

- Fixez l’équerre de fixation sur le socle à l’aide de 2 vis combinées fournies (TX20, couple de serrage de 2,5 Nm).
- Marquez la position des trous de perçage à l’aide de l’équerre de fixation.
- Percez les trous et enfichez les chevilles le cas échéant.

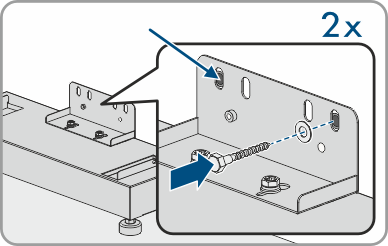

- Placez le socle bien horizontalement et vissez-le au mur avec 2 vis et des rondelles.

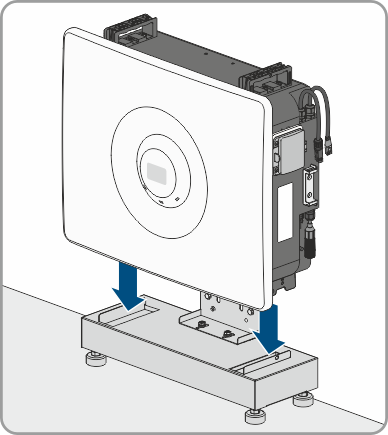

- Placez le module de batterie sur le socle. Assurez-vous que le module de batterie est bien fixé.

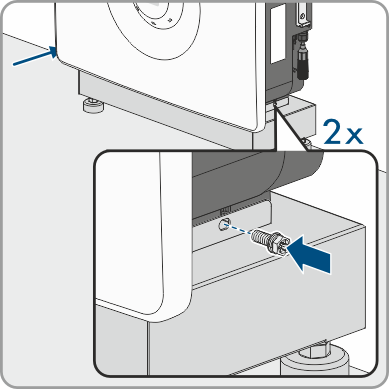

- Fixez le module de batterie de part et d’autre du socle respectivement à l’aide d’une vis combinée fournie (TX20, couple de serrage de 2,5 Nm).
Suite de la procédure pour 2 à 3 modules de batterie directement placés les uns au-dessus des autres :

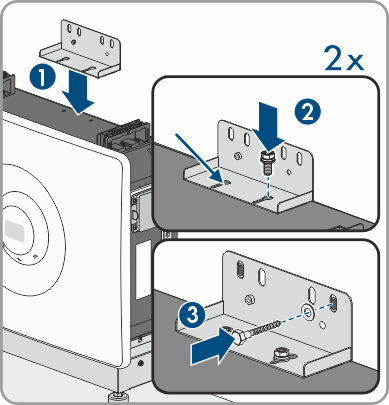

- Fixez l’avant-dernier module de batterie (vu d’en haut) au mur avec l’équerre de fixation (TX20, couple de serrage de 2,5 Nm).
Dans le cas de 2 modules de batterie, cette étape a lieu maintenant.

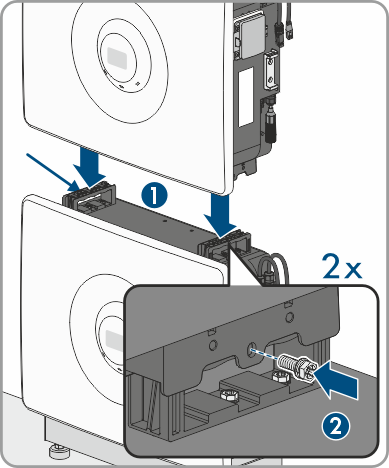

Dans le cas de 3 modules de batterie, cette étape a lieu après la fixation du deuxième module de batterie. - Placez le deuxième module de batterie sur le premier module. Fixez le module de batterie de part et d’autre du module de batterie précédent respectivement à l’aide d’une vis combinée fournie (TX20, couple de serrage de 2,5 Nm). Assurez-vous que le module de batterie est bien fixé.
- Dans le cas de 3 modules de batterie : posez l’équerre de fixation maintenant, voir plus haut. Répétez l’étape précédente pour le troisième module de batterie.
