Raccordement des câbles DC
Personnel qualifié
Raccordez toujours les 2 modules de batterie les plus proches pour le raccordement des câbles DC. Tous les modules de batterie sont câblés en série.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
2 câbles DC pour un raccordement à l’onduleur
Un câble DC plus long est requis pour le raccordement des modules de batterie entre eux, si ces derniers ne sont pas directement montés les uns sur les autres. Cela s’avère indispensable pour :
4 ou 5 modules de batterie
Montage dos à dos
Condition requise :
Les modules de batterie doivent être montés.
Tous les câbles de mise à la terre doivent être branchés.
Procédure :
- Assurez-vous que les modules de batterie et l’onduleur sont hors tension.
- Pour confectionner un câble plus long, utilisez les fiches MC4 fournies.

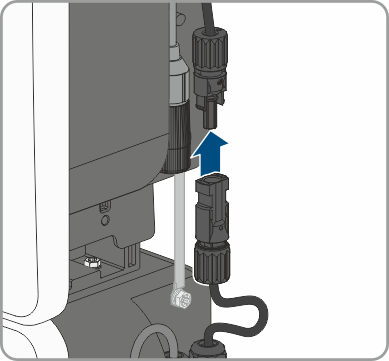

- Raccordez les modules de batterie en série entre eux. Pour ce faire, reliez le connecteur à fiche du câble DC BAT+ à la fiche BAT-.
- Préparez le câble DC de l’onduleur. Si nécessaire, sertissez les fiches MC4 fournies avec les câbles.

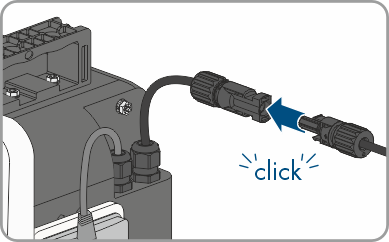

- Reliez le connecteur à fiche supérieur BAT+ du module de batterie supérieur ou du dernier module au pôle positif de l’onduleur (voir la documentation de l’onduleur). Veuillez respecter les informations de polarité sur le module de batterie et sur l’onduleur.

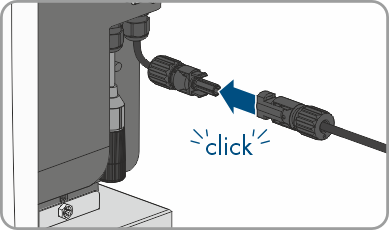

- Reliez le connecteur à fiche inférieur BAT- du module de batterie inférieur ou du premier module au pôle négatif de l’onduleur (voir la documentation de l’onduleur). Veuillez respecter les informations de polarité sur le module de batterie et sur l’onduleur.
