Montage dos à dos
Personnel qualifié
Procédure :
- Fixez 2 équerres de fixation sur 2 socles à l’aide de 2 vis combinées fournies (TX20, couple de serrage de 2,5 Nm).

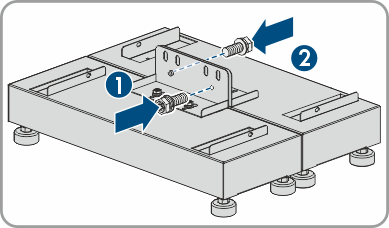

- Fixez les équerres de fixation entre elles à l’aide de 2 vis combinées fournies (TX20, couple de serrage de 2,5 Nm).

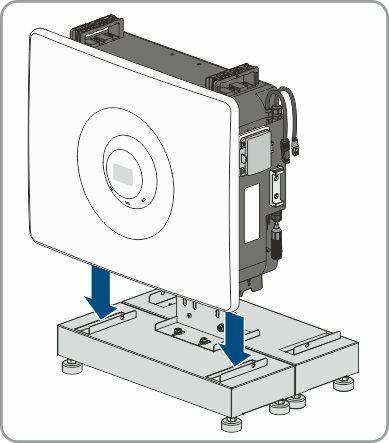

- Placez 2 modules de batterie respectivement sur un socle.
- Fixez les deux modules de batterie de part et d’autre du socle respectivement à l’aide d’une vis combinée fournie (TX20, couple de serrage de 2,5 Nm). Assurez-vous que les modules de batterie sont bien en place.

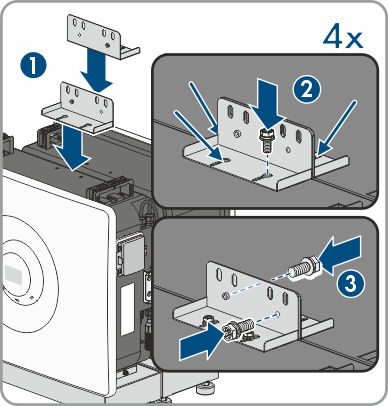

- Dans le cas de modules de batteries directement placés les uns au-dessus des autres : fixez des équerres de fixation sur les deux modules de batterie à l’aide de 2 vis combinées fournies (TX20, couple de serrage de 2,5 Nm). Fixez les équerres de fixation entre elles à l’aide de 2 vis combinées fournies (TX20, couple de serrage de 2,5 Nm).

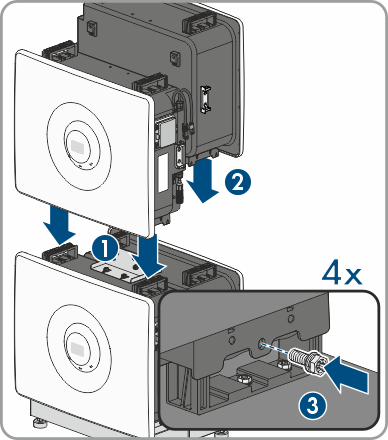

- Dans le cas de modules de batterie directement placés les uns au-dessus des autres : placez 2 autres modules de batterie sur les modules de batterie existants. Fixez les deux modules de batterie de part et d’autre des modules de batterie précédents respectivement à l’aide d’une vis combinée fournie (TX20, couple de serrage de 2,5 Nm). Assurez-vous que les modules de batterie sont bien en place.
