Speicherlösungen für neue und bestehende PV-Anlagen

Mit einem SMA Energy System Home lassen sich automatische Verbrauchersteuerung und elektrische Zwischenspeicherung kombinieren.

Durch welche Maßnahmen diese Werte erreicht werden können, sehen Sie in folgenden Beispielen:

Tagesprofil einer PV-Anlage, des elektrischen Verbrauchs und des Eigenverbrauchs – Ohne Verbrauchersteuerung (Beispiel)

Der rote Rahmen in diesem Beispiel zeigt eine Lastspitze am Abend. Diese Lastspitze kommt z. B. von einer Waschmaschine, die erst am Abend manuell eingeschaltet wird.

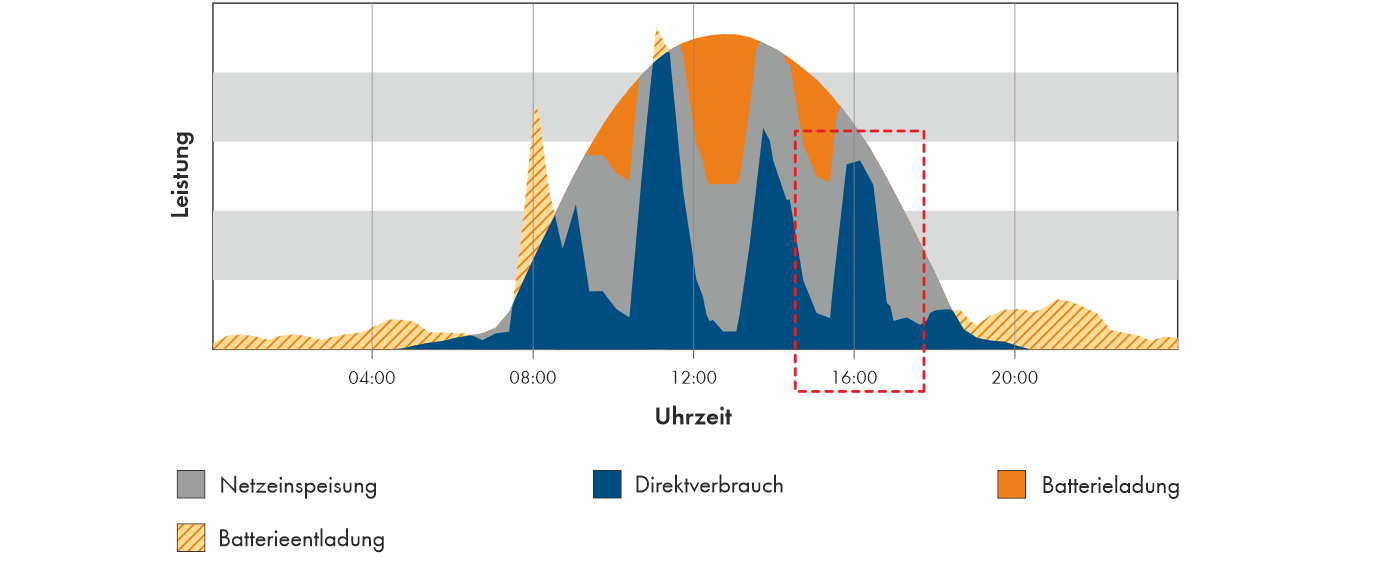

Tagesprofil einer PV-Anlage, des elektrischen Verbrauchs und des Eigenverbrauchs – Mit Verbrauchersteuerung und elektrischer Zwischenspeicherung (Beispiel für ein SMA Speichersystem)

Durch die Einbindung einer Batterie in das System, kann ein Anteil des elektrischen Verbrauchs durch Zwischenspeicherung gedeckt werden. In diesem Beispiel liegt die Deckung bei 100 %. Somit ist kein Netzbezug mehr notwendig.

Die Seite Energiebilanz im Sunny Portal gibt jederzeit einen Überblick über den Energieverbrauch im Haus, die Energieerzeugung durch die PV-Anlage und die Einspeisung von überschüssiger PV-Energie in das öffentliche Stromnetz. Weiterhin ist das Laden und Entladen einer eventuell vorhandenen Batterie visualisiert. So ist sichtbar, wann die in der Batterie zwischengespeicherte PV-Energie z. B. in den Abendstunden im Haushalt verbraucht wird. Dadurch wird Netzbezug vermieden und die Energiekosten werden gesenkt.

SMA Energy System Home mit Sunny Island

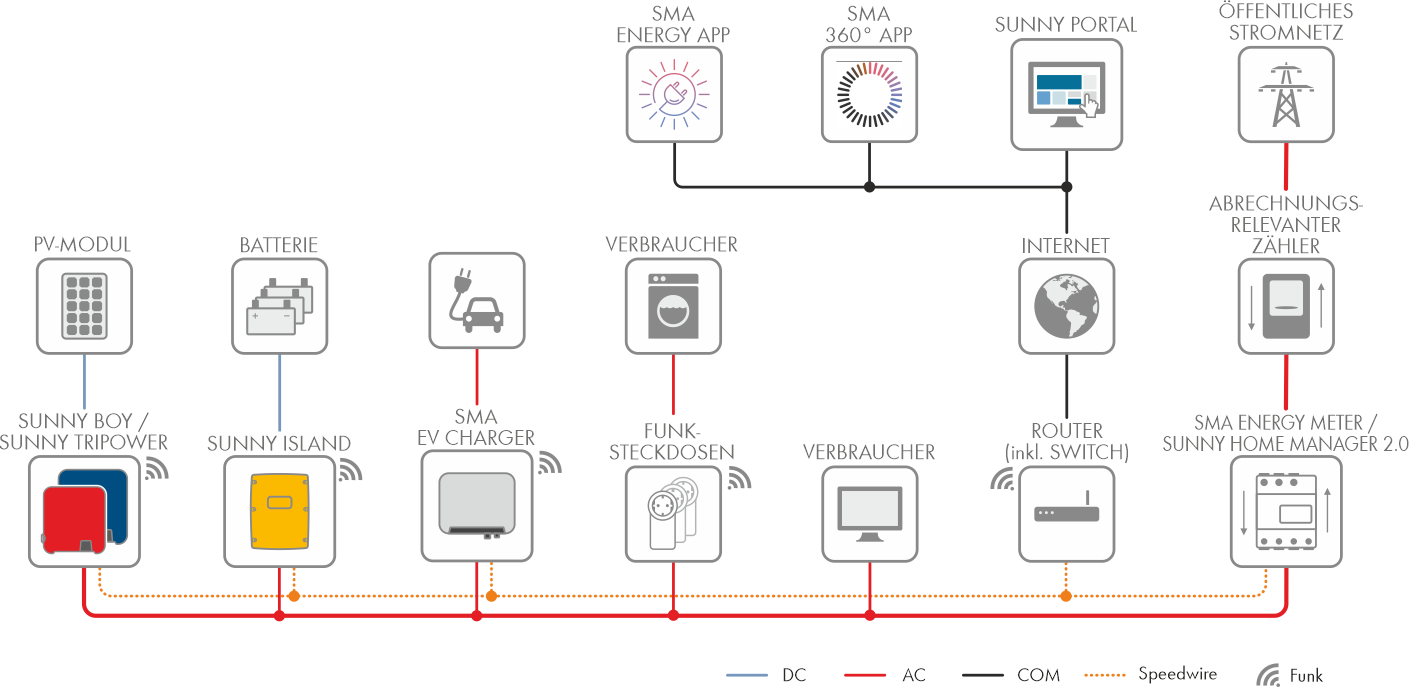

PV-Anlage mit SMA Speichersystem mit Sunny Island (Beispiel)

Kern des SMA Energy System Home mit Sunny Island ist der Sunny Island. Er kann unterschiedliche Niedervolt-Batterien mit verschiedenen Batteriekapazitäten nutzen und bietet so hinsichtlich der Anlagenauslegung ein hohes Maß an Flexibilität. Außerdem können im SMA Speichersystem verschiedene SMA PV-Wechselrichter eingesetzt werden.

Der Sunny Island ergibt zusammen mit einer Batterie und dem SMA Energy Meter ein SMA Energy System Home. Optional kann das SMA Energy Meter auch durch einen Sunny Home Manager ersetzt werden. Durch das Einsetzen des Sunny Home Managers wird die Einbindung von eChargern (Laden mit Zielvorgabe), Wärmepumpe und anderen steuerbaren Verbrauchern möglich.

Beim Einsatz des Sunny Island kann das SMA Energy System Home 1-phasig und 3-phasig aufgebaut und mit einer Ersatzstromfunktion erweitert werden. Das SMA Energy System Home mit Ersatzstromfunktion versorgt bei einem Netzausfall die elektrischen Verbraucher mit Strom und baut dazu ein Ersatzstromnetz auf (siehe Planungsleitfaden "SMA Energy System Home mit Ersatzstromfunktion" unter www.SMA-Solar.com).

Das SMA Energy System Home mit Sunny Island bietet je nach Ausbaustufe die in der folgenden Tabelle genannten Funktionen an.

¹⁾ Um ausschließlich den Sunny Island zur Eigenverbrauchsoptimierung nutzen zu können, dürfen nur die Gerätetypen SI4.4-M12, SI4.4-M13, SI6.0H-12, SI6.0H-13, SI8.0H-12 und SI8.0H-13 eingesetzt werden. Zur Messwerterfassung muss in diesem Fall ein SMA Energy Meter eingesetzt werden.

²⁾ Beim Einsatz der PV-Wechselrichter von Fremdanbietern muss sichergestellt werden, dass der Netzbetreiber auf die geforderten Netzsystemdienstleistungen über Schnittstellen oder Benutzeroberflächen des Fremdanbieters zugreifen kann.

SMA Energy System Home mit Sunny Boy Storage

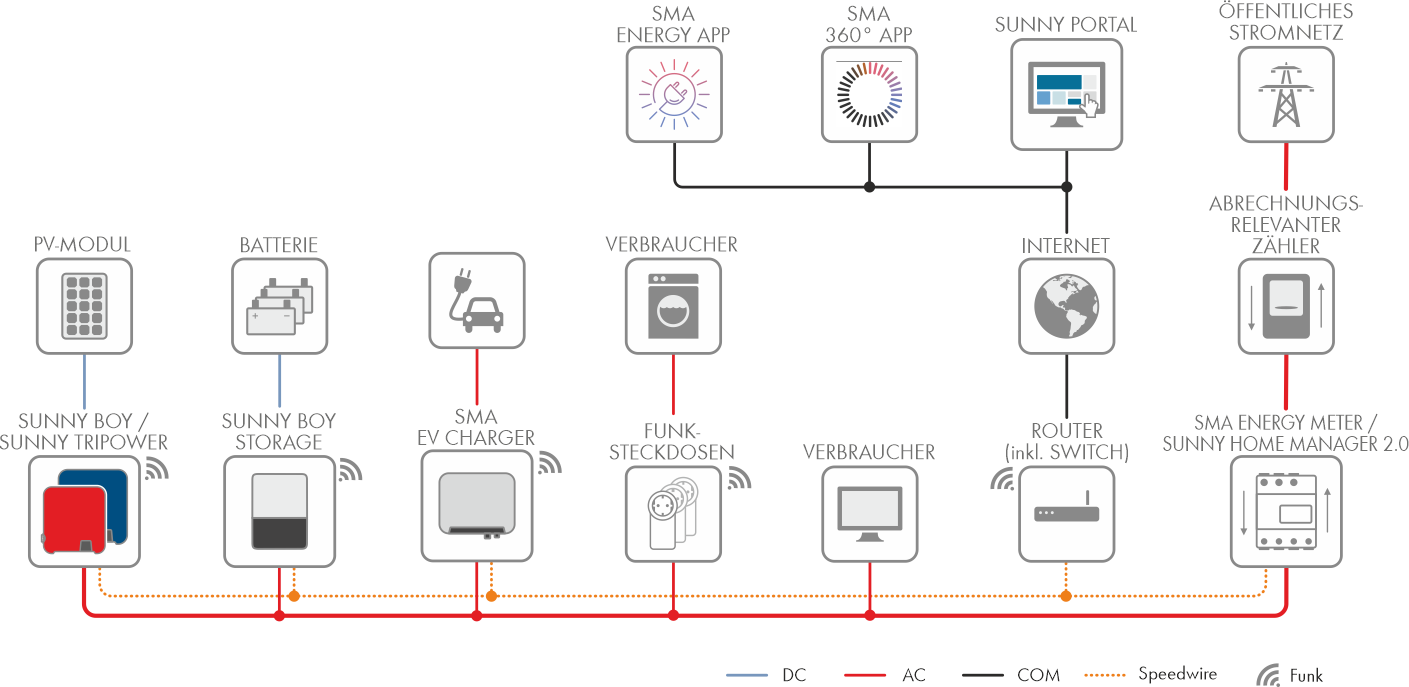

PV-Anlage mit SMA Energy System Home mit Sunny Boy Storage (Beispiel)

Kern des SMA Energy System Home mit Sunny Boy Storage ist der Sunny Boy Storage 2.5 / 3.7 / 5.0 / 6.0. Der Sunny Boy Storage ist ein 1-phasiger, AC-gekoppelter Batterie-Wechselrichter für den Netzparallelbetrieb. Der Sunny Boy Storage 3.7-6.0 hat standardmäßig eine Notstromfunktion integriert und kann optional mit einer Backup-Box auch ein Ersatzstromsystem bilden.

Der Sunny Boy Storage wandelt den von einer Batterie gelieferten Gleichstrom in netzfähigen Wechselstrom. Der Sunny Boy Storage ergibt zusammen mit einer Hochvolt-Batterie und dem SMA Energy Meter ein SMA Energy System Home.

Optional kann das SMA Energy Meter auch durch einen Sunny Home Manager ersetzt werden. Durch das Einsetzen des Sunny Home Managers wird die Einbindung von eChargern (Laden mit Zielvorgabe), Wärmepumpe und anderen steuerbaren Verbrauchern möglich.

Das SMA Energy System Home mit Sunny Boy Storage bietet je nach Ausbaustufe die in der folgenden Tabelle genannten Funktionen an.

³⁾ Zur Messwerterfassung wird der Einsatz eines SMA Energy Meters empfohlen.

⁴⁾ Beim Einsatz der PV-Wechselrichter von Fremdanbietern muss sichergestellt werden, dass der Netzbetreiber auf die geforderten Netzsystemdienstleistungen über Schnittstellen oder Benutzeroberflächen des Fremdanbieters zugreifen kann.

SMA Energy System Home mit Sunny Tripower Smart Energy

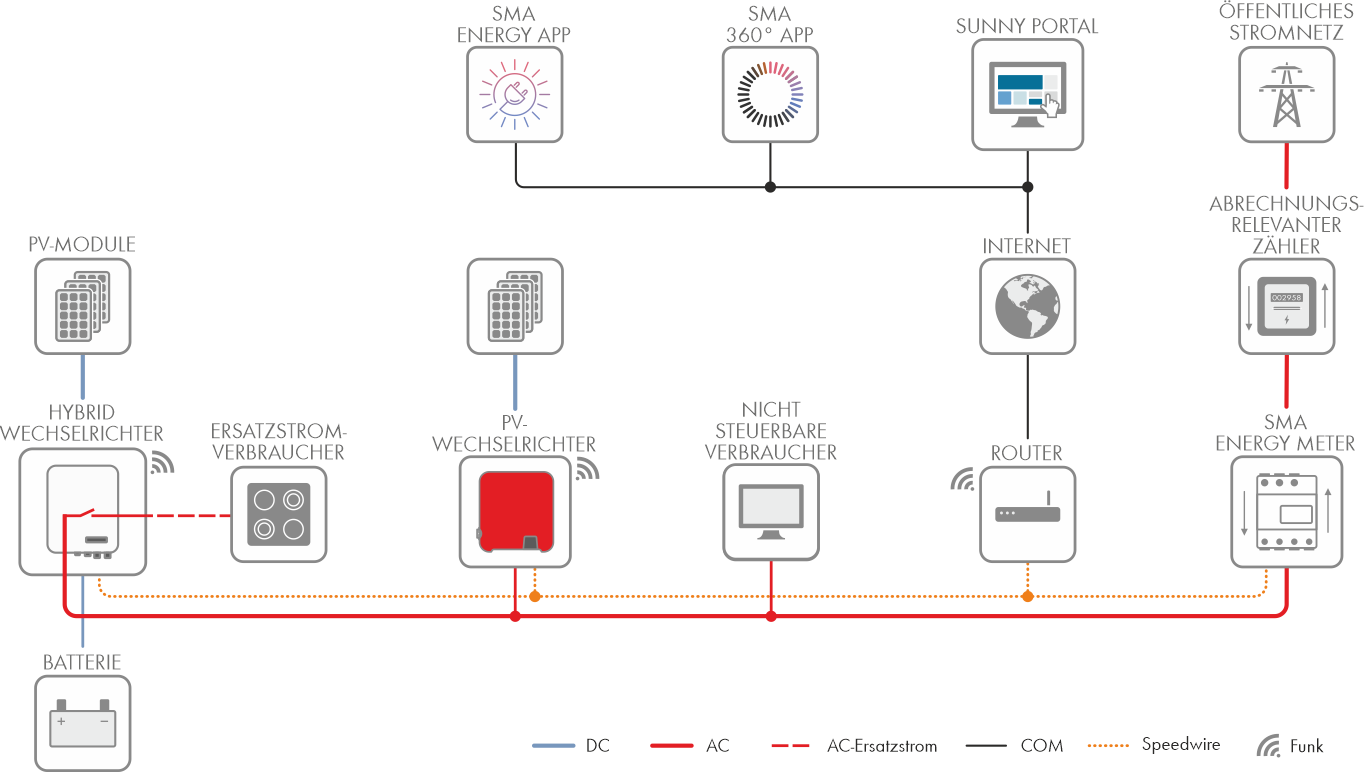

PV-Anlage mit SMA Energy System Home mit Sunny Tripower Smart Energy (Beispiel Basis-System)

Wichtigstes Element des SMA Energy System Home mit dem Sunny Tripower Smart Energy ist der Sunny Tripower 5.0 / 6.0 / 8.0 / 10.0 Smart Energy. Der Sunny Tripower Smart Energy ist ein dreiphasiger Hybrid-Wechselrichter, der sowohl Gleichstrom in Wechselstrom als auch Wechselstrom in Gleichstrom umwandeln kann. Somit kann generierter Strom der PV-Anlage in das Hausnetz eingespeist werden und die Batterie DC-seitig als auch AC-seitig geladen werden. Das Basis System besteht aus einem Sunny Tripower Smart Energy, einer Hochvolt-Batterie und einem Energy Meter. Bei dem erweiterten System wird der Energy Meter durch einen Sunny Home Manager ersetzt.

Das System kann um zusätzliche SMA PV-Wechselrichter erweitert werden, deren überschüssige Energie durch die Funktion des AC-seitigen Ladens des Sunny Tripower Smart Energy in der Batterie zwischengespeichert werden kann (siehe Darstellung im erweiterten System). Durch das Einsetzen des Sunny Home Managers wird die Einbindung von EV Chargern (mit prognosebasiertem Laden), Wärmepumpe und anderen steuerbaren Verbrauchern möglich. Der Sunny Tripower Smart Energy verfügt über eine integrierte Ersatzstromfunktion, an die ausgewählte 1- und 3-phasige Verbraucher angeschlossen werden können. Diese werden bei Netzausfall durch den integrierten Schütz automatisch allpolig vom Netz getrennt und mit Strom versorgt (siehe "SMA Energy System Home mit Ersatzstromfunktion" unter www.SMA-Solar.com).

⁵⁾ Gilt nur für einen Sunny Tripower Smart Energy. Bei mehreren PV-Wechselrichtern ist ein Sunny Home Manager notwendig.
