SMA eCharger im Energiemanagementsystem
Der SMA eCharger ist eine AC-Ladestation, für das normkonforme Laden eines Elektrofahrzeuges nach IEC 61851-1 Mode 3. Der SMA eCharger ergibt zusammen mit dem Sunny Home Manager 2.0 eine intelligente Ladestation für das SMA Energy System Home. Wenn der eCharger ohne Sunny Home Manager 2.0 betrieben wird, stehen die Lademodi mit "Laden mit PV-Überschuss" und "Laden mit Zielvorgabe" nicht zur Verfügung.
Eigenschaften der Lademodi
Der eCharger verfügt über 3 Lademodi, zwischen denen gewechselt werden kann. Im Folgenden ist der Einfluss der Einstellung auf den Ladebetrieb beschrieben.
Modus | Erklärung |
|---|---|
Schnellladen | Das Fahrzeug wird mit der maximal verfügbaren Leistung geladen. Hier erfolgt keine Optimierung hinsichtlich Stromkosten und der Nutzung von PV-Strom. Limitiert wird die Ladeleistung durch die maximale Ladeleistung des Fahrzeugs, des Hausanschlusses und der Ladestation. |
Laden mit PV-Überschuss | Das Fahrzeug wird mit überschüssigem PV-Strom, der andernfalls ins Netz eingespeist oder abgeregelt werden würde, geladen. Im Sunny Portal wird eingestellt, wie hoch der Anteil an überschüssigem PV-Strom sein muss, damit die Ladestation das Fahrzeug laden kann. Der Sunny Home Manager plant die Ladung durch die Ladestation erst ein, sobald er das eingestellte Optimierungsziel erfüllen kann. Je nach Konfiguration der Priorität des KANN-Verbrauchers wird die Ladestation bei der Einplanung durch den Sunny Home Manager vor oder nach anderen Verbrauchern berücksichtigt. In diesem Lademodus kann die Ladung des Fahrzeugs nicht in allen Fällen sichergestellt werden. Reicht der überschüssige PV-Strom nicht zur Ladung aus, findet keine Ladung statt. |
Laden mit Zielvorgabe | Die Ladestation wird als MUSS-Verbraucher mit so viel überschüssigem PV-Strom wie möglich betrieben. Durch Eingabe einer Abfahrtszeit und einer zu ladenden Energiemenge in der SMA Energy App plant der Sunny Home Manager den Ladevorgang intelligent. Der Sunny Home Manager ermöglicht das Laden zu minimalen Kosten und mit maximaler Nutzung von PV-Strom bei ausreichender Ladung zur Zielereichung zur eingegebenen Abfahrtszeit. Nach ausreichendem Laden für die Zielereichung wechselt die Ladestation automatisch in den Lademodus Laden mit Zielvorgabe. |
Automatische Phasenumschaltung
Die automatische Phasenumschaltung des Produkts ermöglicht die maximale Ausnutzung des selbsterzeugten Solarstroms. Dabei besteht keine Gefahr für den Onboard-Lader des Elektrofahrzeugs, weil zwischen ein- und dreiphasigem Ladevorgang eine Umschaltpause von etwa 120 Sekunden besteht.
Der aktive einphasige Ladevorgang wird also zunächst beendet und der dreiphasige Ladevorgang dann erst nach einer kurzen Wartezeit gestartet. Eine integrierte Hysterese vermeidet ständiges Hin- und Herschalten.
Die SMA Phasenumschaltung ist vergleichbar mit einer händischen Unterbrechung des Ladevorgangs und verursacht bei fachgerechter Installation und Konfiguration (Relaisumschaltzeit) keine Fahrzeugschäden.
Der Multi-EVC Betrieb ermöglicht den Anschluss von maximal 3 SMA eChargern. Im Multi-EVC Betrieb müssen alle Ladestationen rollierend an das öffentliche Stromnetz angeschlossen werden.
Der Sunny Home Manager stellt den Ladestationen im Minutentakt die Information zur Anzahl der aktiven Ladestationen zur Verfügung.
Wenn im Multi-EVC Betrieb Betrieb mehrere Ladestationen Fahrzeuge laden und sich unter den Fahrzeugen ein 2-phasig ladendes Fahrzeug befindet, wird dieses Fahrzeug aus Gründen der Symmetrie auf 1-phasiges Laden begrenzt.
Wenn die Kommunikation zwischen Sunny Home Manager und den Ladestationen ausfällt, können nur 1-phasig oder 3-phasig ladende Fahrzeuge geladen werden. 2-phasig ladende Fahrzeuge werden auch in diesem Fall auf 1-phasiges Laden begrenzt. Sie können Rückfallwerte einstellen, die im Falle eines Kommunikationsaufalls greifen.
2-phasig ladendes Elektrofahrzeug am SMA eCharger
Im Multi-EVC Betrieb wird der maximale Ladestrom zur Sicherstellung des Überlastschutzes begrenzt (maximaler Ladestrom/Anzahl aktiver Ladestationen). Wenn z. B. 3 Ladestationen an einen Netzanschlusspunkt mit einem Nennstrom von 35 A angeschlossen sind, wird der Ladestrom wie folgt begrenzt:
1 aktive Ladestation: 32 A
2 aktive Ladestationen: 17,5 A pro Ladestation
3 aktive Ladestationen: 11,67 A pro Ladestation
Beachten Sie, dass Verbraucher mit hohem Stromverbrauch dazu führen können, dass sich die Ladestationen zur Sicherstellung des Überlastschutzes vom öffentlichen Stromnetz trennen.
Ladestrombegrenzung
Verschaltungsübersicht

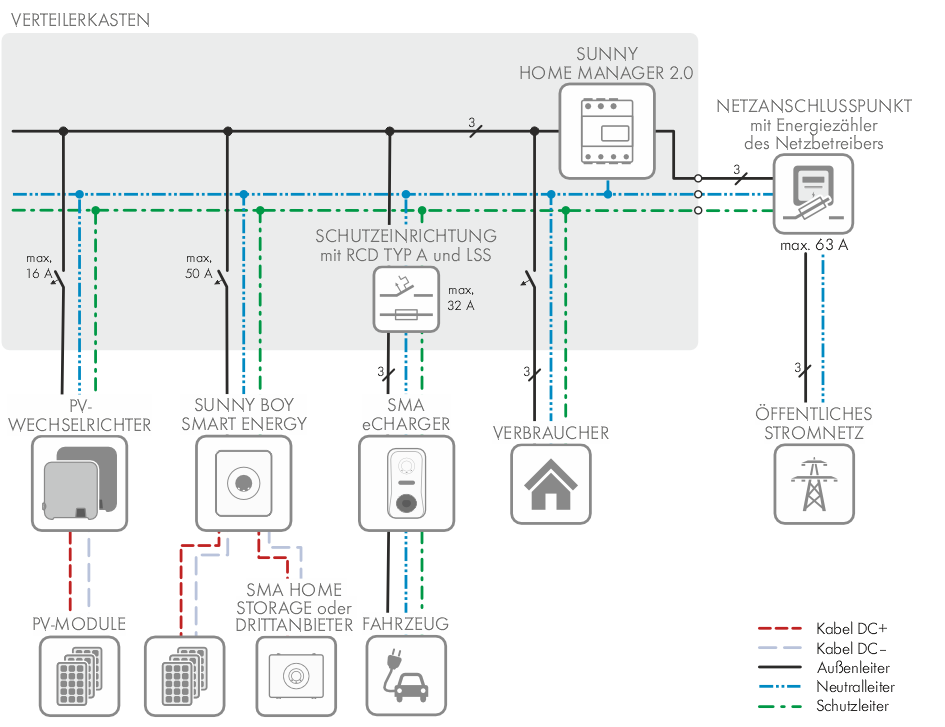

System mit 1 SMA eCharger
Verschaltungsübersicht (Beispiel mit 1 EVC22-3AC-20)

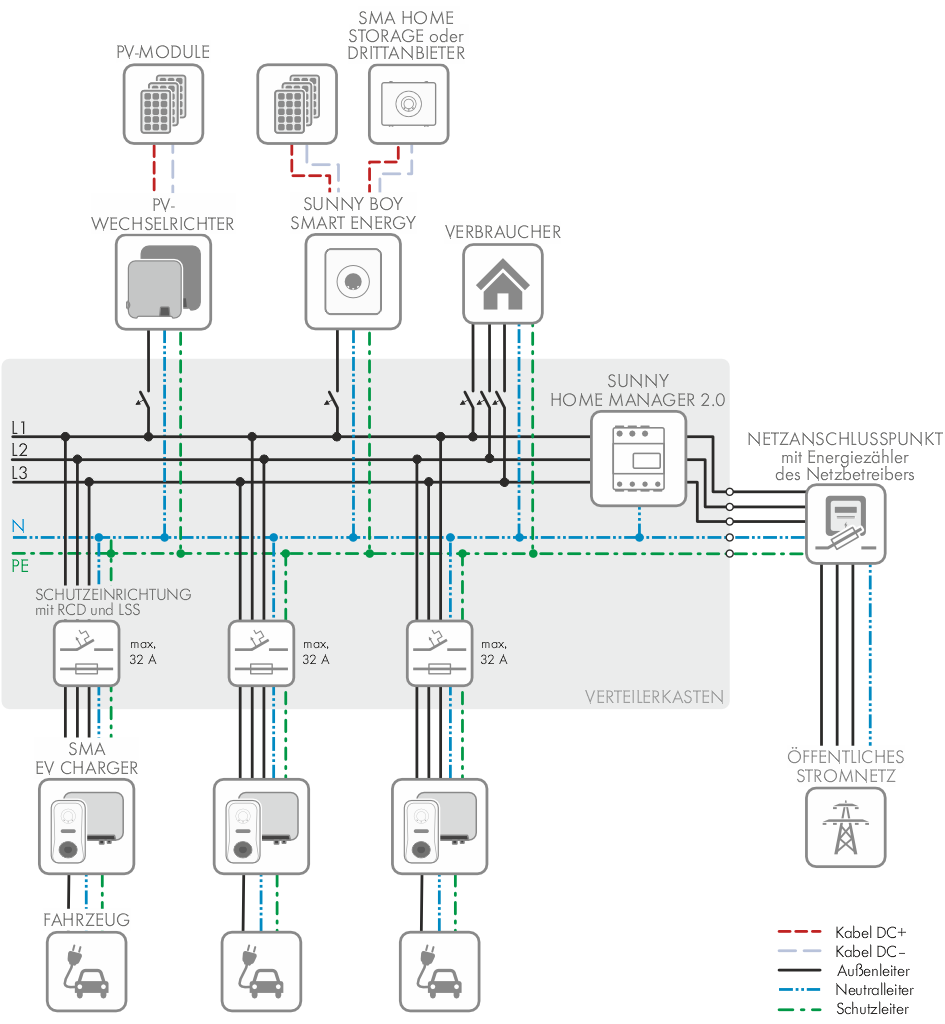

3-phasiges System mit bis zu 3 SMA eCharger
Verschaltungsübersicht (Beispiel mit 3 EVC22-3AC-20)
