Rozwiązania magazynowe dla nowych i istniejących instalacji fotowoltaicznych
SMA Energy System Home umożliwia połączenie automatycznego sterowania pracą odbiorników i tymczasowego magazynowania energii elektrycznej.
Poniższe przykłady prezentują środki, za pomocą których można osiągnąć te wartości:

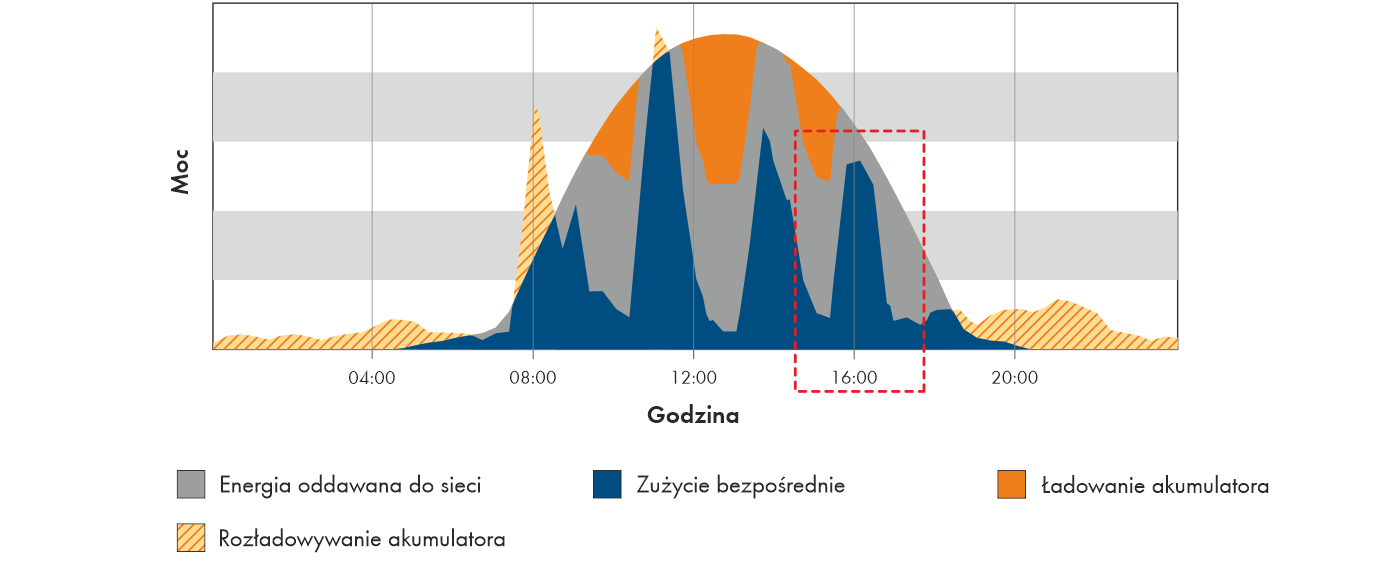

Profil dzienny instalacji fotowoltaicznej, odbiornika oraz zużycia energii na potrzeby własne – bez sterowania pracą odbiorników (przykład)
Czerwona ramka w tym przykładzie wskazuje wieczorne obciążenie szczytowe. To obciążenie szczytowe powodowane jest np. ręcznym uruchomieniem pralki w godzinach wieczornych.

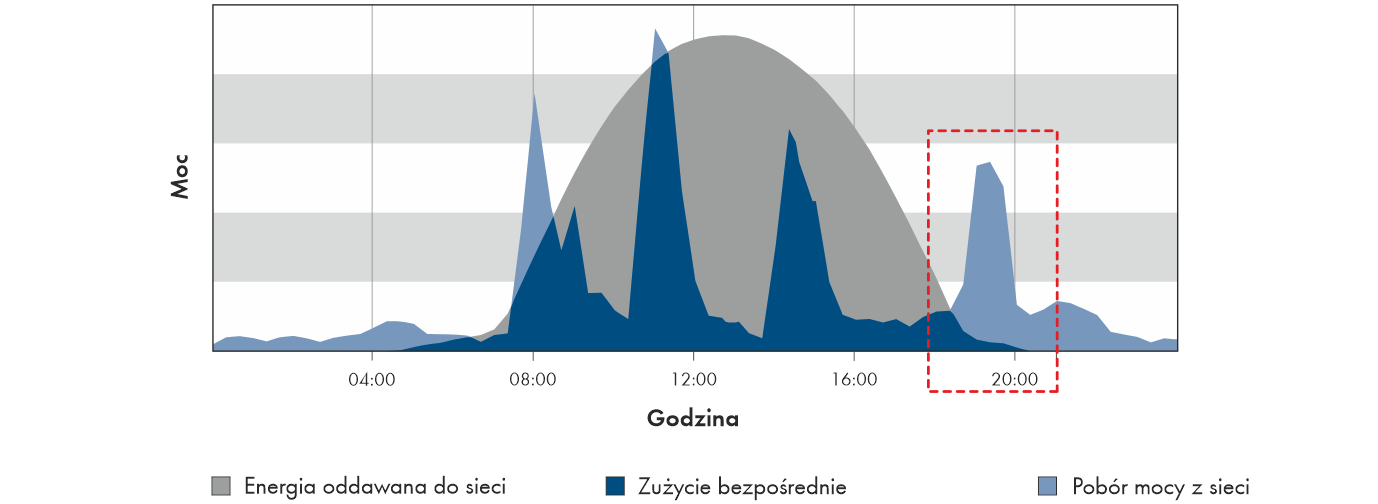

Profil dzienny instalacji fotowoltaicznej, odbiornika oraz zużycia energii na potrzeby własne – ze sterowaniem pracą odbiorników i tymczasowym magazynowaniem energii elektrycznej (przykład dla systemu magazynowania energii SMA)
Po włączeniu akumulatora do systemu tymczasowe magazynowanie energii może pokryć część zużycia energii elektrycznej. W tym przykładzie pokrycie wynosi niemalże 100%. Dzięki temu nie jest już potrzebny pobór mocy z sieci.
Strona Bilans Energii w portalu Sunny Portal pozwala w dowolnym momencie na przegląd zużycia energii w domu, wytwarzania energii przez instalację fotowoltaiczną i oddawanie nadmiaru energii fotowoltaicznej do publicznej sieci elektroenergetycznej. Ponadto wizualizowane jest ładowanie i rozładowywanie ewentualnie dostępnego akumulatora. Dzięki temu widać, kiedy energia fotowoltaiczna tymczasowo magazynowana w akumulatorze jest zużywana w gospodarstwie domowym np. w godzinach wieczornych. Pozwala to uniknąć poboru mocy z sieci i obniżenie kosztów energii.
SMA Energy System Home z Sunny Island
Instalacja fotowoltaiczna wyposażona w system magazynowania energii SMA z Sunny Island (przykład)
Rdzeniem SMA Energy System Home z Sunny Island jest Sunny Island. Może on może korzystać z różnych typów akumulatorów niskonapięciowych o różnej pojemności, dzięki czemu oferuje wysoki stopień elastyczności w zakresie konstrukcji instalacji. Dodatkowo w systemie magazynowania energii SMA można stosować różne falowniki fotowoltaiczne SMA.
Sunny Island wraz z akumulatorem oraz licznikiem SMA Energy Meter tworzy SMA Energy System Home. Opcjonalnie licznik SMA Energy Meter można zastąpić urządzeniem Sunny Home Manager. Dzięki zastosowaniu Sunny Home Manager możliwe jest zintegrowanie ładowarek EV (z ładowaniem opartym na prognozie), pomp ciepła i innych odbiorników sterowanych.
W przypadku używania urządzenia Sunny Island istnieje możliwość 1-fazowej lub 3-fazowej konstrukcji Energy System Home i rozbudowania o funkcje zasilania awaryjnego. SMA Energy System Home z funkcją zasilania awaryjnego dba o to, aby w razie awarii sieci odbiorniki elektryczne były nadal zasilane energią i buduje w tym celu sieć zasilania awaryjnego (patrz Przewodnik planowania „SMA Energy System Home z funkcją zasilania awaryjnego” pod adresem www.SMA-Solar.com).
SMA Energy System Home z urządzeniem Sunny Island w zależności od stopnia rozbudowy oferuje funkcje wymienione w poniższej tabeli.
Funkcje | Sunny Island1) | Sunny Island z urządzeniem Sunny Home Manager | Sunny Island z urządzeniem Sunny Home Manager oraz dodatkowym licznikiem energii |
|---|---|---|---|
Wizualizację danych dotyczących instalacji na portalu Sunny Portal | ✓ | ✓ | ✓ |
Inteligentne sterowanie pracą odbiorników | - | ✓ | ✓ |
Dynamiczne ograniczenie mocy czynnej | ✓ | ✓ | - |
Ładowanie w oparciu o prognozę | - | ✓ | ✓ |
Oddawanie energii 0% | ✓ | ✓ | - |
Automatyczne ograniczenie asymetrii obciążenia | ✓ | ✓ | ✓ |
Bilansująca regulacja mocy do punktu przyłączenia do sieci | ✓ | ✓ | ✓ |
Dostęp do usług sieciowych poprzez interfejs Modbus, np. do ograniczenia mocy czynnej przez operatora sieci przesyłowej | ✓ | ✓ | ✓4) |
Obsługa falowników fotowoltaicznych innych dostawców | - | - | ✓4) |
1) Aby w celu optymalizacji zużycia energii na potrzeby własne móc używać wyłącznie Sunny Island, stosowane mogą być tylko urządzenia typu SI4.4-M12, SI4.4-M13, SI6.0H-12, SI6.0H-13, SI8.0H-12 oraz SI8.0H-13. W takim wypadku do rejestrowania danych pomiarowych musi być stosowany SMA Energy Meter.
2) W przypadku korzystania z falowników fotowoltaicznych innych dostawców należy zapewnić operatorowi sieci przesyłowej dostęp do wymaganych usług sieciowych za pośrednictwem interfejsów lub interfejsów użytkownika innego dostawcy.
✓ Do wykorzystania | - Nie do wykorzystania |
SMA Energy System Home z urządzeniem Sunny Boy Storage

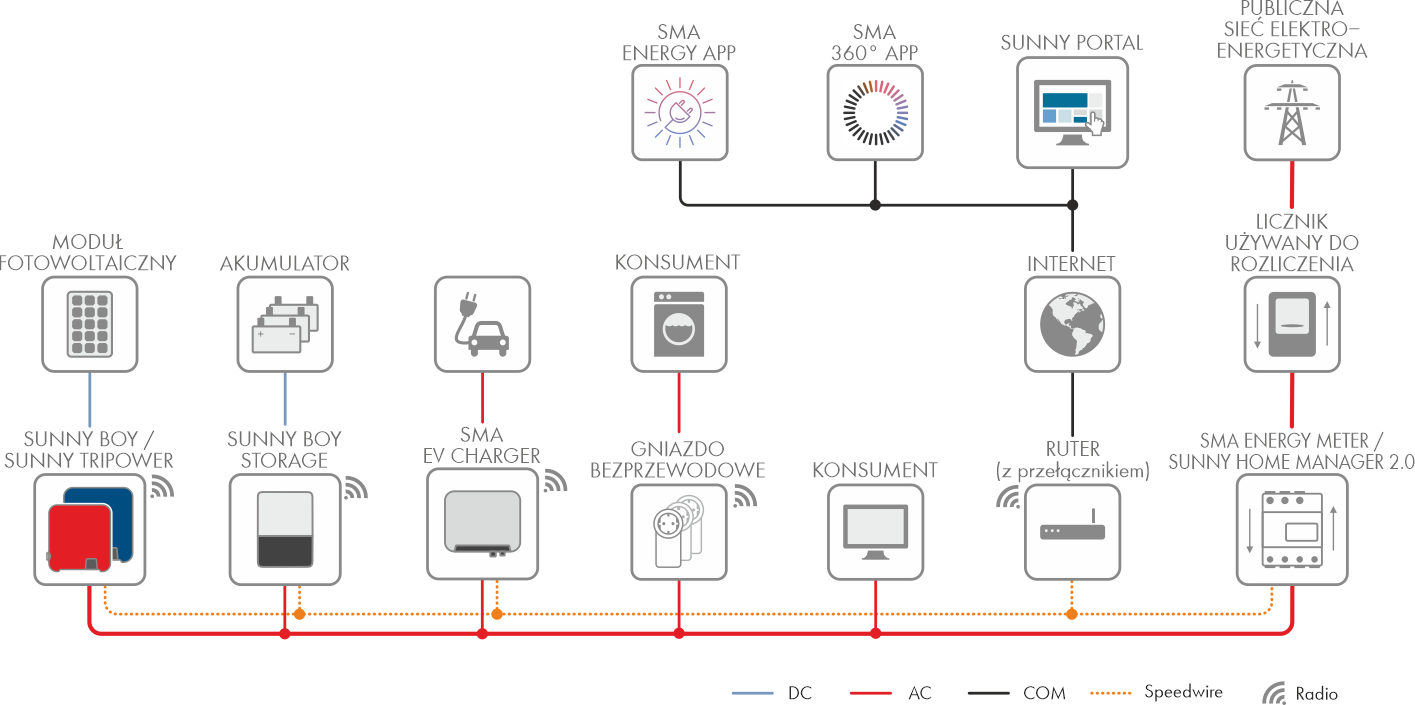

Instalacja fotowoltaiczna wyposażona w SMA Energy System Home z Sunny Boy Storage (przykład)
Rdzeniem SMA Energy System Home z Sunny Boy Storage jest Sunny Boy Storage 2.5 / 3.7 / 5.0 / 6.0. Sunny Boy Storage jest 1-fazowym falownikiem sprzężonym z siecią AC wyposażonym akumulator i przeznaczonym do równoległej pracy z siecią. Sunny Boy Storage 3.7-6.0 są standardowo wyposażone w zintegrowaną funkcję zasilania awaryjnego i mogą opcjonalnie tworzyć system zasilania awaryjnego z Backup Box.
Sunny Boy Storage przekształca prąd stały zasilany z akumulatora w prąd przemienny o parametrach wymaganych przez sieć. Sunny Boy Storage wraz z akumulatorem wysokonapięciowym oraz licznikiem SMA Energy Meter tworzy SMA Energy System Home.
Opcjonalnie licznik SMA Energy Meter można zastąpić urządzeniem Sunny Home Manager. Dzięki zastosowaniu Sunny Home Manager możliwe jest zintegrowanie ładowarek EV (z ładowaniem opartym na prognozie), pomp ciepła i innych odbiorników sterowanych.
SMA Energy System Home z urządzeniem Sunny Boy Storage w zależności od stopnia rozbudowy oferuje funkcje wymienione w poniższej tabeli.
Funkcje | Sunny Boy Storage3) | Sunny Boy Storage z urządzeniem Sunny Home Manager | Sunny Boy Storage z urządzeniem Sunny Home Manager oraz dodatkowym licznikiem energii do wytwarzania energii fotowoltaicznej |
|---|---|---|---|
Wizualizację danych dotyczących instalacji na portalu Sunny Portal | ✓ | ✓ | ✓ |
Inteligentne sterowanie pracą odbiorników | - | ✓ | ✓ |
Dynamiczne ograniczenie mocy czynnej | ✓ | ✓ | - |
Ładowanie w oparciu o prognozę | - | ✓ | ✓ |
Oddawanie energii 0% | ✓ | ✓ | - |
Automatyczne ograniczenie asymetrii obciążenia | ✓ | ✓ | ✓ |
Bilansująca regulacja mocy do punktu przyłączenia do sieci | ✓ | ✓ | ✓ |
Dostęp do usług sieciowych poprzez interfejs Modbus, np. do ograniczenia mocy czynnej przez operatora sieci przesyłowej | ✓ | ✓ | ✓4) |
Obsługa falowników fotowoltaicznych innych dostawców | - | - | ✓4) |
3) Do rejestrowania mierzonych wartości zaleca się użycie licznika SMA Energy Meter.
4) W przypadku korzystania z falowników fotowoltaicznych innych dostawców należy zapewnić operatorowi sieci przesyłowej dostęp do wymaganych usług sieciowych za pośrednictwem interfejsów lub interfejsów użytkownika innego dostawcy.
✓ Do wykorzystania | - Nie do wykorzystania |

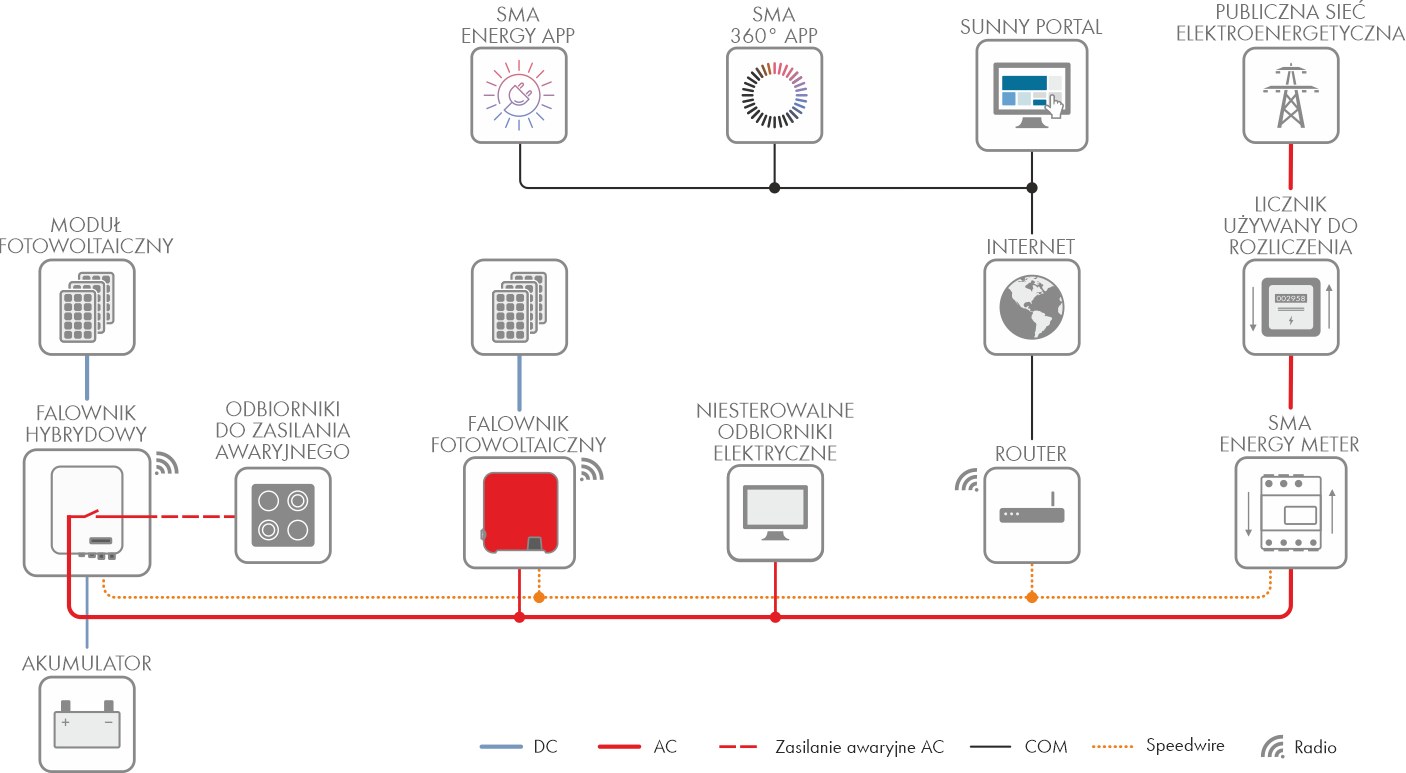

SMA Energy System Home z Sunny Tripower Smart Energy
Instalacja fotowoltaiczna SMA Energy System Home z Sunny Tripower Smart Energy (przykład systemu podstawowego)
Najważniejszym elementem SMA Energy System Home z Sunny Tripower Smart Energy jest Sunny Tripower 5.0 / 6.0 / 8.0 / 10.0 Smart Energy. Sunny Tripower Smart Energy to trójfazowy falownik hybrydowy, który może przekształcać zarówno prąd stały na prąd zmienny, jak i prąd zmienny na prąd stały. Dzięki temu energia elektryczna wytwarzana przez instalację fotowoltaiczną może być wprowadzana do sieci domowej, a akumulator może być ładowany zarówno po stronie AC, jak i DC. W skład podstawowego systemu wchodzi z Sunny Tripower Smart Energy, akumulator wysokonapięciowy oraz licznik Energy Meter. W systemie rozbudowanym licznik Energy Meter zastępowany jest przez Sunny Home Manager.
System można rozbudować o dodatkowe falowniki fotowoltaiczne SMA, których nadwyżka energii może zostać tymczasowo magazynowana w akumulatorze dzięki funkcji ładowania po stronie AC Sunny Tripower Smart Energy (patrz ilustracja w systemie rozszerzonym). Dzięki zastosowaniu Sunny Home Manager możliwe jest zintegrowanie ładowarek EV (z ładowaniem opartym na prognozie), pomp ciepła i innych odbiorników sterowanych. Sunny Tripower Smart Energy jest wyposażony w zintegrowaną funkcję zasilania awaryjnego, do której można podłączyć wybrane odbiorniki 1- i 3-fazowe. W przypadku awarii sieci są one automatycznie odłączane od sieci przez zintegrowany stycznik na wszystkich biegunach i zasilane energią elektryczną (patrz „SMA Energy System Home with Battery-Backup Function" pod www.SMA-Solar.com).
Funkcje | Sunny Tripower Smart Energy z licznikiem SMA Energy Meter | System rozbudowany z Sunny Home Manager |
|---|---|---|
Wizualizację danych dotyczących instalacji na portalu Sunny Portal | ✓ | ✓ |
Inteligentne sterowanie pracą odbiorników | - | ✓ |
Dynamiczne ograniczenie mocy czynnej | ✓5) | ✓ |
Ładowanie w oparciu o prognozę | - | ✓ |
Oddawanie energii 0% | ✓ | ✓ |
Dostęp do usług sieciowych poprzez interfejs Modbus, np. do ograniczenia mocy czynnej przez operatora sieci przesyłowej | ✓ | ✓ |
Obsługa falowników fotowoltaicznych innych dostawców | - | - |
✓ Do wykorzystania | - Nie do wykorzystania |
5) Dotyczy tylko jednego Sunny Tripower Smart Energy. Dla kilku falowników fotowoltaicznych konieczne jest zastosowanie Sunny Home Manager.
