Lagringspaket för nya och befintliga solcellsanläggningar

I SMA Energy System Home går det att kombinera automatisk laststyrning och mellanlagring av el.

Följande exempel visar vilka åtgärder som behöver vidtas för att dessa värden ska kunna uppnås:

Dagsprofil för solcellsanläggningen, elförbrukningen och egenförbrukningen – utan laststyrning (exempel)

Den röda ramen i det här exemplet visar en lasttopp på kvällen. Den här lasttoppen uppstår t.ex. när en tvättmaskin startas manuellt på kvällen.

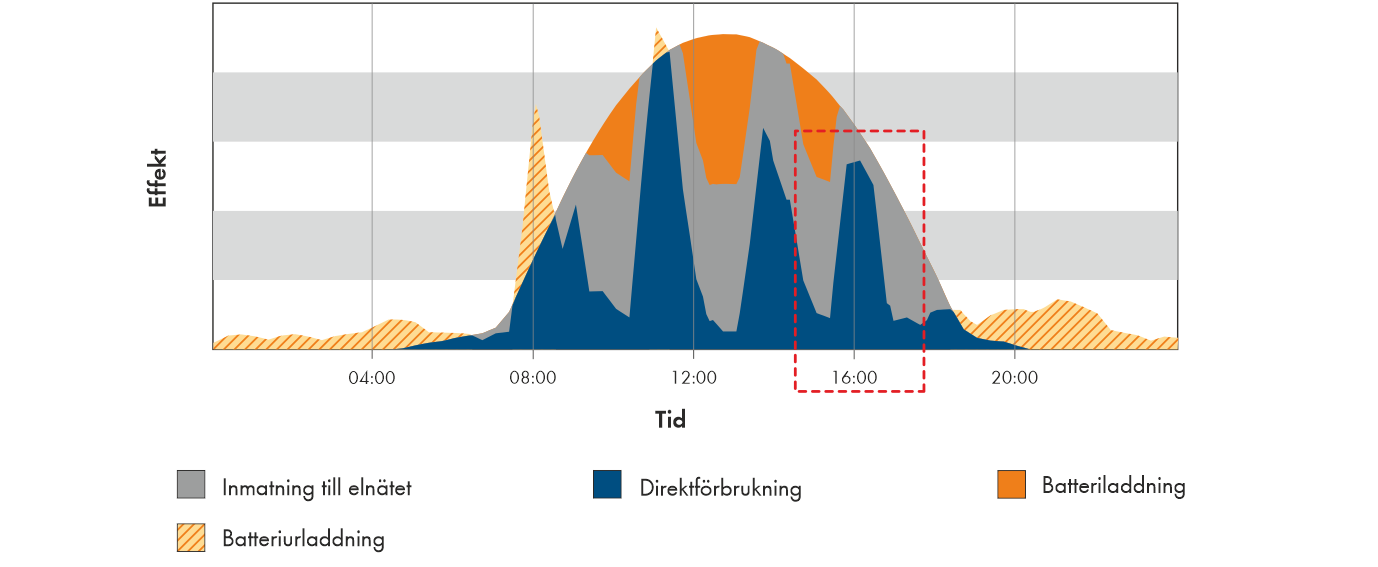

Dagsprofil för en solcellsanläggning, elförbrukning och egenförbrukning – med laststyrning och mellanlagring av el (i exemplet visas ett lagringssystem från SMA)

Genom att ansluta ett batteri till systemet kan en del av elförbrukningen täckas av lagrad el från batteriet. I det här exemplet kan 100 % av elförbrukningen täckas. Ingen el behöver då tas från det allmänna elnätet.

På sidan Energy Balance i Sunny Portal kan du alltid hämta en översikt över energiförbrukningen i hemmet, solcellsanläggningens produktion samt inmatad överskottsel. Dessutom visas laddningen/urladdningen av ett eventuellt batteri. I översikten syns när el från det laddade batteriet förbrukas, t.ex. på kvällen. På så sätt behöver inte lika mycket el köpas och energikostnaderna minskar.

SMA Energy System Home med Sunny Island

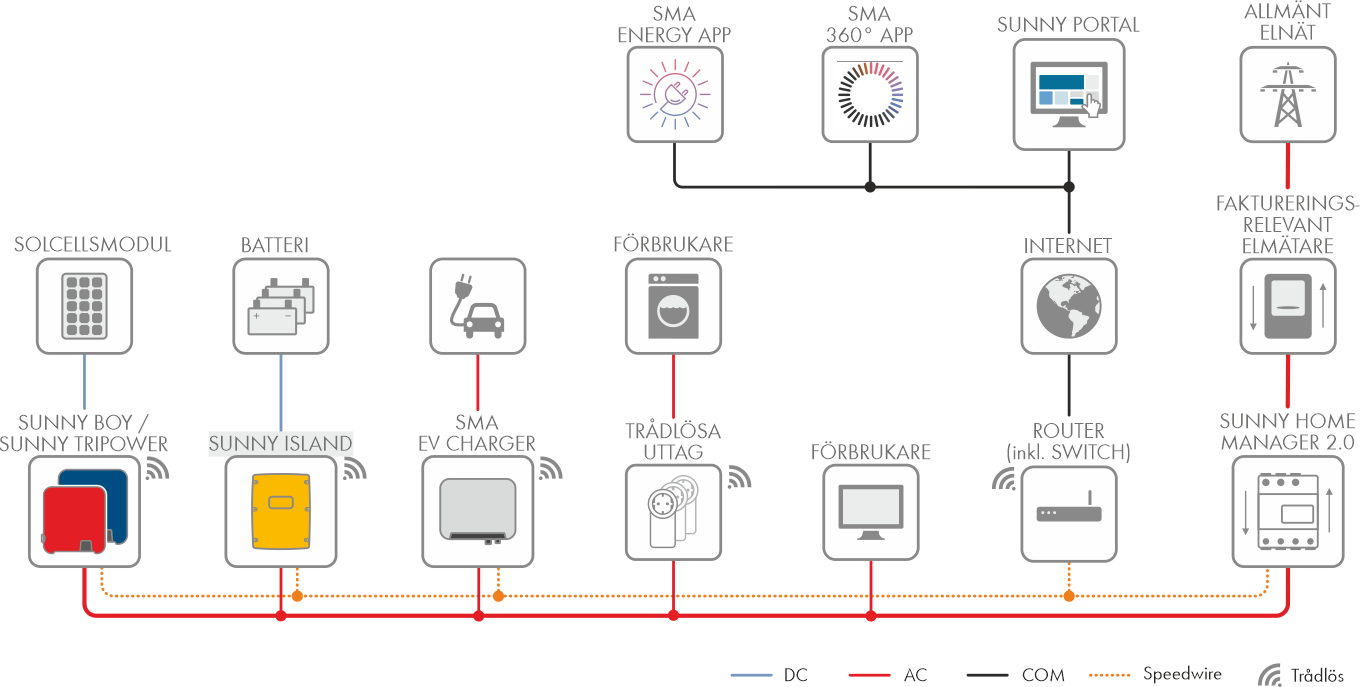

Solcellsanläggning med lagringssystem från SMA med Sunny Island (exempel)

Hjärtat i SMA Energy System Home med Sunny Island är Sunny Island. Växelriktaren kan använda olika lågvoltsbatterier med varierande kapacitet, vilket ger många dimensioneringsmöjligheter. I SMA:s lagringssystem kan dessutom olika solcellsväxelriktare från SMA användas.

Ett SMA Energy System Home kan bestå av Sunny Island, ett batteri och en SMA Energy Meter. Som tillval kan SMA Energy Meter även bytas ut mot en Sunny Home Manager. Med en Sunny Home Manager kan laddstationer (med prognosbaserad laddning), värmepumpar och andra styrbara laster integreras i systemet.

Vid användning av Sunny Island kan SMA Energy System Home byggas upp som ett enfas- eller trefassystem som dessutom kan utökas med en reservkraftsfunktion. I SMA Energy System Home med reservkraftsfunktion kan el fortsätta matas till lasterna vid ett strömavbrott. På så vis skapas ett reservkraftsnät (se planeringsriktlinjerna "SMA Energy System Home with Battery Backup Function" på www.SMA-Solar.com).

I följande tabell visas vilka funktioner som SMA Energy System Home med Sunny Island kan erbjuda beroende på valda tillval.

¹⁾ Om Sunny Island bara ska användas för att optimera egenförbrukningen får endast enhetstyperna SI4.4-M12, SI4.4-M13, SI6.0H-12, SI6.0H-13, SI8.0H-12 och SI8.0H-13 användas. Använd i sådana fall en SMA Energy Meter som mätare.

²⁾ Vid användning av solcellsväxelriktare från andra tillverkare måste man säkerställa att nätägaren kan komma åt de stödtjänster som krävs via gränssnitt/tillverkarens användargränssnitt.

SMA Energy System Home med Sunny Boy Storage

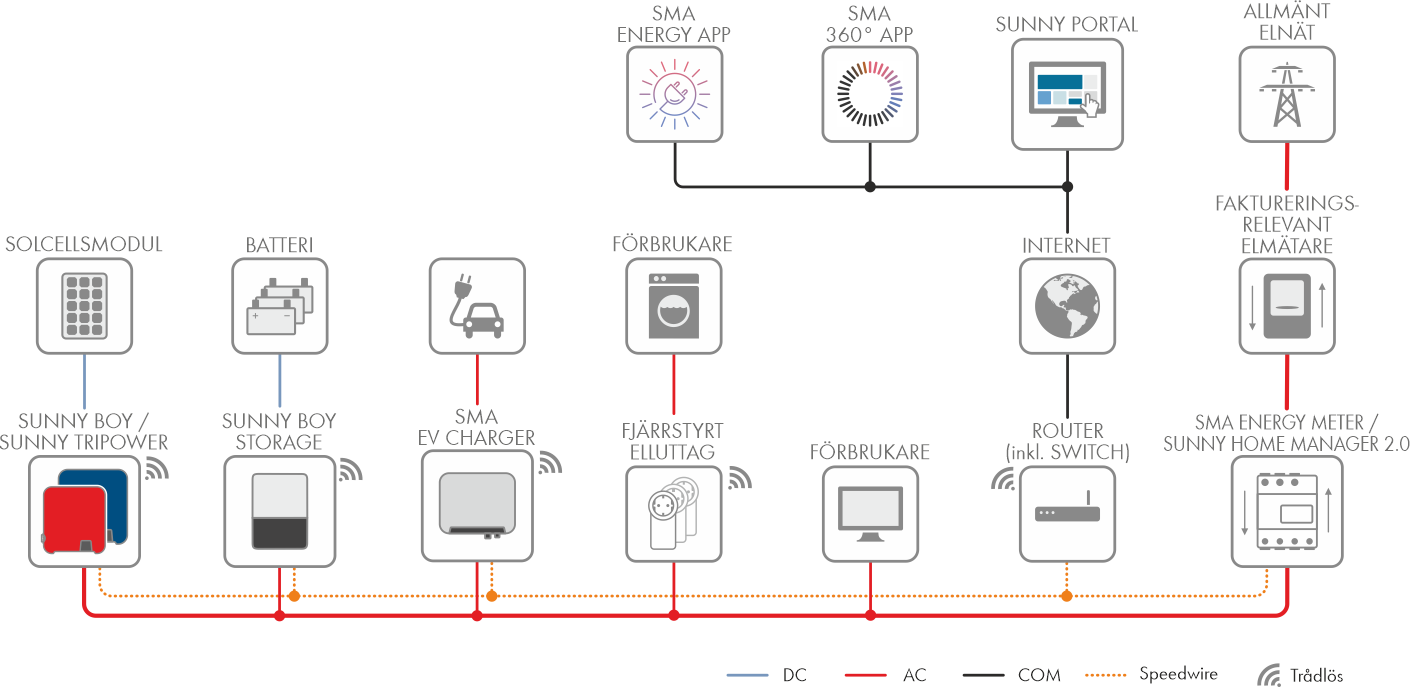

Solcellsanläggning med SMA Energy System Home med Sunny Boy Storage (exempel)

Hjärtat i SMA Energy System Home med Sunny Boy Storage är Sunny Boy Storage 2.5 / 3.7 / 5.0 / 6.0. Sunny Boy Storage är en 1-fas-, växelströmkopplad batteriväxelriktare för parallelldrift med elnätet. Sunny Boy Storage 3.7–6.0 har som standard en integrerad nödströmsfunktion och som tillval kan den även skapa ett reservkraftsystem med en backup-box.

Sunny Boy Storage omvandlar likströmmen från ett batteri till växelström fungerande för elnätet. SMA Energy System Home kan bestå av Sunny Boy Storage, ett högvoltsbatteri och en SMA Energy Meter.

Som tillval kan SMA Energy Meter även bytas ut mot en Sunny Home Manager. Med en Sunny Home Manager kan laddstationer (med prognosbaserad laddning), värmepumpar och andra styrbara laster integreras i systemet.

I följande tabell visas de funktioner som SMA Energy System Home med Sunny Boy Storage kan tillhandahålla beroende på valda tillval.

³⁾ För mätningen rekommenderas en SMA Energy Meter.

⁴⁾ Vid användning av solcellsväxelriktare från andra tillverkare måste man säkerställa att nätägaren kan komma åt de stödtjänster som krävs via gränssnitt/tillverkarens användargränssnitt.

SMA Energy System Home med Sunny Tripower Smart Energy

Solcellsanläggning med SMA Energy System Home med Sunny Tripower Smart Energy (exempel på ett bassystem)

Hjärtat i SMA Energy System Home med Sunny Tripower Smart Energy är Sunny Tripower 5.0 / 6.0 / 8.0 / 10.0 Smart Energy. Sunny Tripower Smart Energy är en trefasig hybridväxelriktare, som både kan omvandla likström till växelström och växelström till likström. Elen som produceras av solcellsanläggningen kan då matas till husets elnät och batteriet kan laddas både på likströms- och på växelströmssidan. Ett bassystem består av en Sunny Tripower Smart Energy, ett högvoltsbatteri och en Energy Meter. I ett utökat system byts Energy Meter ut mot en Sunny Home Manager.

Systemet kan utökas med fler solcellsväxelriktare från SMA. Sunny Tripower Smart Energy kan då ladda batteriet på växelströmssidan med överskottselen från dessa växelriktare (se beskrivningen av utökade system). Med en Sunny Home Manager kan laddstationer (med prognosbaserad laddning), värmepumpar och andra styrbara laster integreras i systemet. Sunny Tripower Smart Energy har en integrerad reservkraftsfunktion som kan användas för anslutning av utvalda enfas- och trefaslaster. Vid ett strömavbrott kopplar den integrerade kontaktorn automatiskt bort dessa allpoligt från det allmänna elnätet, lasterna får sedan el från reservkraftsystemet (se "SMA Energy System Home with Battery Backup Function" på www.SMA-Solar.com).

⁵⁾ Gäller bara för en Sunny Tripower Smart Energy. Om flera solcellsväxelriktare används måste Sunny Home Manager installeras.
