Tárolási megoldások új és meglévő PV-rendszerekhez
Az SMA Energy System Home segítségével automatikus fogyasztóvezérlés és elektromos közbenső tárolás kombinálható.
Az alábbi példákban látható, hogy ezek az értékek milyen intézkedésekkel érhetők el:

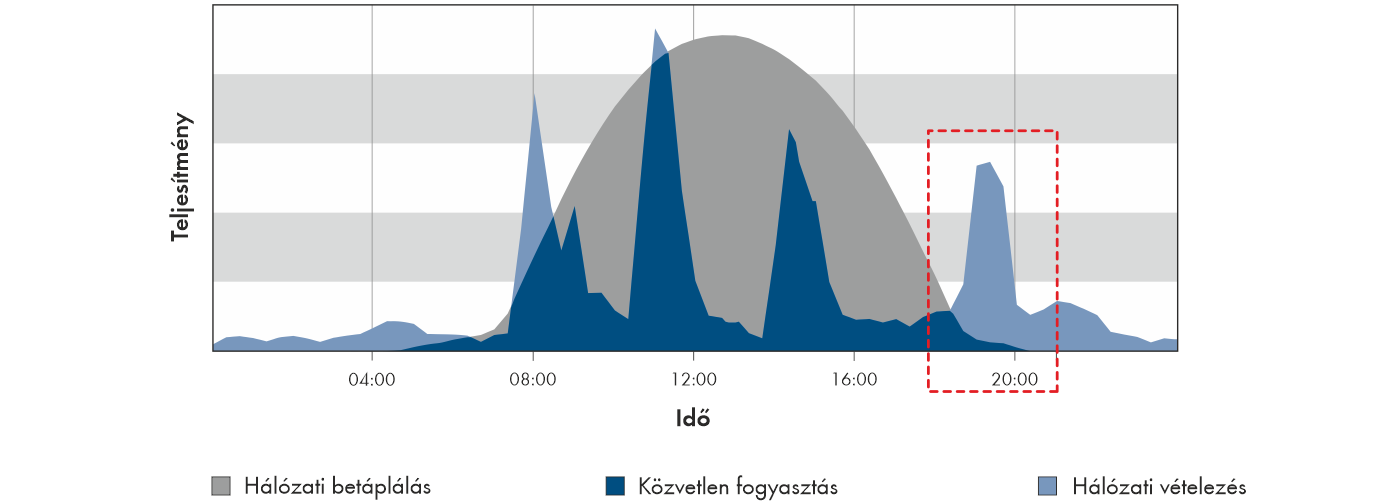

Egy PV-rendszer, az elektromos fogyasztás és az önfogyasztás napi profilja – fogyasztóvezérlés nélkül (példa)
Ebben a példában a piros keret az esti csúcsterhelést mutatja. Ezt a csúcsterhelést pl. a mosógép okozza, amelyet este kézzel bekapcsolnak.

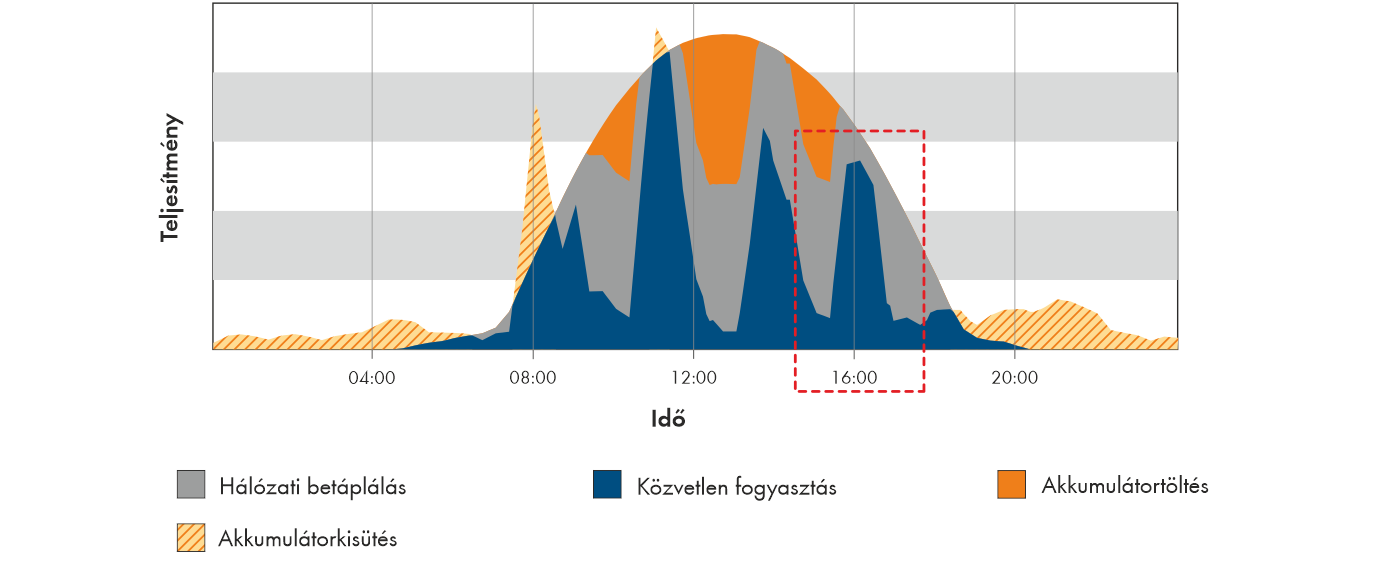

Egy PV-rendszer, az elektromos fogyasztás és az önfogyasztás napi profilja - Fogyasztóvezérléssel és elektromos közbenső tárolással (példa egy SMA tárolórendszerre)
Egy akkumulátor bekötésével a rendszerbe az elektromos fogyasztás egy része fedezhető a közbenső tárolással. Ebben a példában a fedezés 100%-os. Így hálózati vételezésre már nincs szükség.
A Sunny Portalban az Energiamérleg oldal bármikor áttekintést nyújt az energiafogyasztásról a házban, a PV-rendszer energiatermeléséről és a PV-többletenergia betáplálásáról a közcélú villamos hálózatba. Ezenkívül az esetleg meglévő akkumulátor töltése és kisütése is megjelenik. Így látható, hogy az akkumulátorban ideiglenesen tárolt PV-energia pl. az esti órákban mikor lesz elfogyasztva a háztartásban. Ezáltal a hálózati vételezés elkerülhető, és az energiaköltségek csökkenthetők.
SMA Energy System Home a Sunny Islanddel
PV-rendszer Sunny Islanddel ellátott SMA tárolórendszerrel (példa)
Az SMA Energy System Home központi eleme a Sunny Island. Ez különböző alacsony feszültségű akkumulátort képes használni a különböző akkumulátor kapacitásokhoz, és nagy fokú rugalmasságot kínál a rendszer kialakítását illetően. Ezenkívül az SMA tárolórendszerbe különböző SMA PV-inverter alkalmazható.
A Sunny Island egy akkumulátorral és egy SMA Energy Meterrel az SMA Energy System Home rendszert alkotja. Opcionálisan az SMA Energy Meter egy Sunny Home Managerrel is kicserélhető. A Sunny Home Manager használata révén az EV Charger (előrejelzésen alapuló töltéssel), hőszivattyúk és más vezérelhető fogyasztók bekötése lehetséges.
A Sunny Island alkalmazásakor az SMA Energy System Home 1 fázisú és 3 fázisú felépítése lehetséges, és egy tartalékáram funkcióval bővíthető. A tartalékáram funkcióval rendelkező SMA Energy System Home áramszünetkor ellátja árammal az elektromos fogyasztókat, és még létrehoz egy tartalékáram hálózatot (lásd az „SMA Energy System Home tartalékáramos funkcióval” tervezési útmutatót www.SMA-Solar.com alatt).
A Sunny Islanddel ellátott SMA Energy System Home az alábbi táblázatban megadott funkciókat nyújtja a kiépítési fokozattól függően.
Funkciók | Sunny Island1) | Sunny Island a Sunny Home Managerrel | Sunny Island a Sunny Home Managerrel és külön energiafogyasztás-mérővel |
|---|---|---|---|
Rendszeradatok megjelenítése a Sunny Portal felületén | ✓ | ✓ | ✓ |
Intelligens fogyasztóvezérlés | - | ✓ | ✓ |
Hatásos teljesítmény dinamikus korlátozása | ✓ | ✓ | - |
Előrejelzésen alapuló töltés | - | ✓ | ✓ |
0%-os betáplálás | ✓ | ✓ | - |
Aszimmetrikus terhelés automatikus korlátozása | ✓ | ✓ | ✓ |
Szaldó elszámolásos teljesítményszabályozás a hálózati csatlakozási ponton | ✓ | ✓ | ✓ |
Hozzáférés a hálózati rendszerszolgáltatásokhoz a Modbus interfészen keresztül, pl. a hatásos teljesítmény korlátozásához a hálózatüzemeltető által | ✓ | ✓ | ✓4) |
Más gyártók által gyártott PV-inverterek támogatása | - | - | ✓4) |
1) A Sunny Island kizárólag az önfogyasztás optimalizálására történő használatához csak a következő készüléktípusokat szabad alkalmazni: SI4.4-M12, SI4.4-M13, SI6.0H-12, SI6.0H-13, SI8.0H-12 und SI8.0H-13. Ebben az esetben a mérési értékek meghatározásához egy SMA Energy Metert kell használni.
2) Más gyártók PV-invertereinek használatakor ügyeljen arra, hogy a hálózatüzemeltető a szükséges hálózati rendszerszolgáltatásokhoz hozzáférhessen a más gyártó interfészein vagy felhasználói felületén keresztül.
✓ Használható | - Nem használható |
SMA Energy System Home a Sunny Boy Storage inverterrel

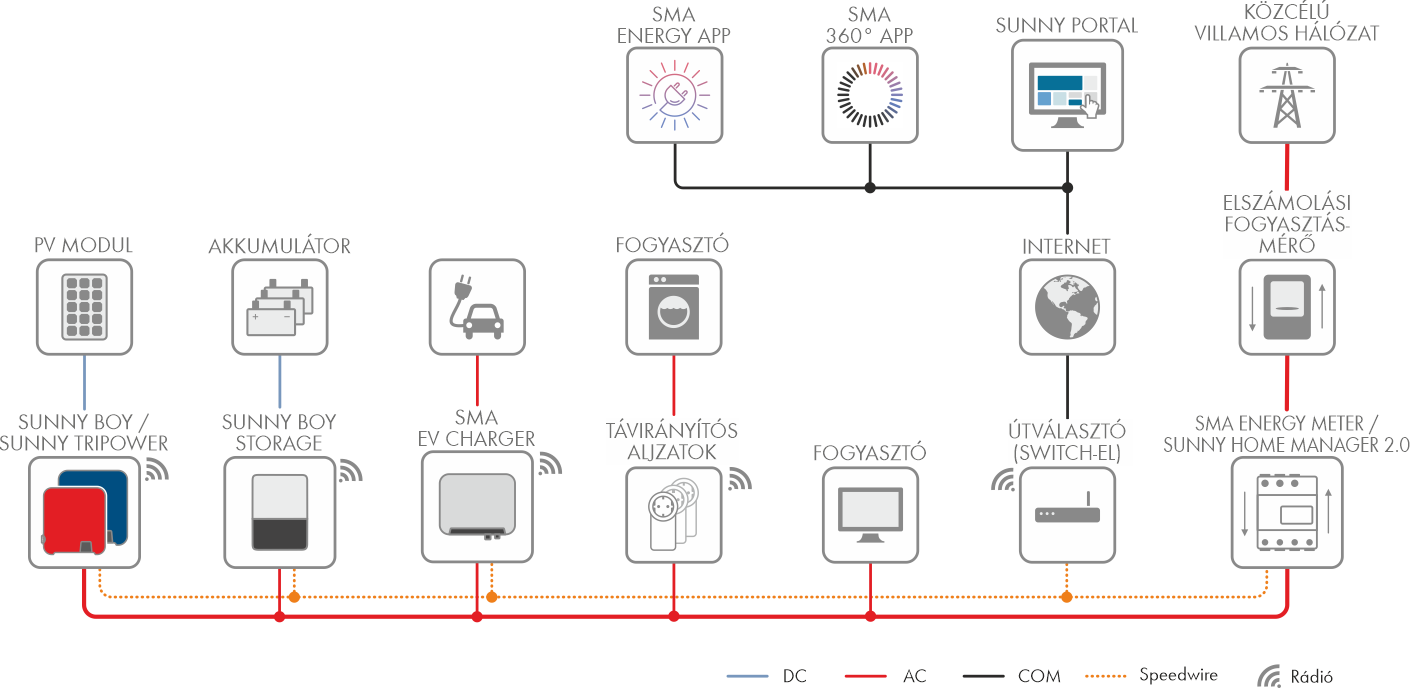

PV-rendszer Sunny Boy Storage inverterrel ellátott SMA Energy System Home-mal (példa)
A Sunny Boy Storage inverterrel ellátott SMA Energy System Home központi eleme a Sunny Boy Storage 2.5 / 3.7 / 5.0 / 6.0. A Sunny Boy Storage egy 1-fázisú, AC-csatolású, párhuzamos hálózati üzemhez tervezett akkumulátoros inverter. Alapkivitelben a Sunny Boy Storage 3.7-6.0 készülékbe egy vészáram funkció van beépítve, és opcionálisan egy Backup-Box-szal egy tartalékáramos rendszert is alkothat.
A Sunny Boy Storage az akkumulátorból nyert egyenáramot hálózat-kompatibilis váltakozó árammá alakítja. A Sunny Boy Storage egy nagyfeszültségű akkumulátorral és egy SMA Energy Meterrel az SMA Energy System Home rendszert alkotja.
Opcionálisan az SMA Energy Meter egy Sunny Home Managerrel is kicserélhető. A Sunny Home Manager használata révén az EV Charger (előrejelzésen alapuló töltéssel), hőszivattyúk és más vezérelhető fogyasztók bekötése lehetséges.
A Sunny Boy Storage inverterrel az SMA Energy System Home az alábbi táblázatban megadott funkciókat nyújtja a kiépítési fokozattól függően.
Funkciók | Sunny Boy Storage3) | Sunny Boy Storage a Sunny Home Managerrel | Sunny Boy Storage a Sunny Home Managerrel és külön energiafogyasztás-mérővel a PV-termeléshez |
|---|---|---|---|
Rendszeradatok megjelenítése a Sunny Portal felületén | ✓ | ✓ | ✓ |
Intelligens fogyasztóvezérlés | - | ✓ | ✓ |
Hatásos teljesítmény dinamikus korlátozása | ✓ | ✓ | - |
Előrejelzésen alapuló töltés | - | ✓ | ✓ |
0%-os betáplálás | ✓ | ✓ | - |
Aszimmetrikus terhelés automatikus korlátozása | ✓ | ✓ | ✓ |
Szaldó elszámolásos teljesítményszabályozás a hálózati csatlakozási ponton | ✓ | ✓ | ✓ |
Hozzáférés a hálózati rendszerszolgáltatásokhoz a Modbus interfészen keresztül, pl. a hatásos teljesítmény korlátozásához a hálózatüzemeltető által | ✓ | ✓ | ✓4) |
Más gyártók által gyártott PV-inverterek támogatása | - | - | ✓4) |
3) A mérési értékek meghatározásához egy SMA Energy Meter használata ajánlott.
4) Más gyártók PV-invertereinek használatakor ügyeljen arra, hogy a hálózatüzemeltető a szükséges hálózati rendszerszolgáltatásokhoz hozzáférhessen a más gyártó interfészein vagy felhasználói felületén keresztül.
✓ Használható | - Nem használható |
SMA Energy System Home a Sunny Tripower Smart Energyvel
PV-rendszer Sunny Tripower Smart Energyvel ellátott SMA Energy System Home-mal (példa: alaprendszer)
A Sunny Tripower Smart Energyvel ellátott SMA Energy System Home fontos eleme a Sunny Tripower 5.0 / 6.0 / 8.0 / 10.0 Smart Energy. A Sunny Tripower Smart Energy egy háromfázisú hibrid inverter, amely mind egyenáramot váltakozó árammá, mind váltakozó áramot egyenárammá alakít át. Ezáltal a PV-rendszer által termelt áram betáplálható a házi hálózatba, és az akkumulátor tölthető mind DC-oldalon, mind AC-oldalon. Az alaprendszer egy Sunny Tripower Smart Energyből egy nagyfeszültségű akkumulátorból és egy Energy Meterből áll. A bővített rendszernél az Energy Meter egy Sunny Home Managerrel is kicserélhető.
A rendszer bővíthető további SMA PV-inverterekkel, amely energiatöbblete a Sunny Tripower Smart Energy AC-oldali töltési funkciójával az akkumulátorba ideiglenesen tárolható (lásd a bővített rendszer ábrázolását). A Sunny Home Manager használata révén az EV Charger (előrejelzésen alapuló töltéssel), hőszivattyúk és más vezérelhető fogyasztók bekötése lehetséges. A Sunny Tripower Smart Energy rendelkezik egy beépített tartalékáram funkcióval, amelyre a kiválasztott 1 és 3 fázisú fogyasztók csatlakoztathatók. Hálózati áramszünetkor ezeket a beépített védőrelé automatikusan leválasztja a hálózatról minden póluson, és ellátja árammal (lásd „SMA Energy System Home with Battery Backup Function”, www.SMA-Solar.com alatt).
Funkciók | Sunny Tripower Smart Energy SMA Energy Meterrel | Bővített rendszer Sunny Home Managerrel |
|---|---|---|
Rendszeradatok megjelenítése a Sunny Portal felületén | ✓ | ✓ |
Intelligens fogyasztóvezérlés | - | ✓ |
Hatásos teljesítmény dinamikus korlátozása | ✓5) | ✓ |
Előrejelzésen alapuló töltés | - | ✓ |
0%-os betáplálás | ✓ | ✓ |
Hozzáférés a hálózati rendszerszolgáltatásokhoz a Modbus interfészen keresztül, pl. a hatásos teljesítmény korlátozásához a hálózatüzemeltető által | ✓ | ✓ |
Más gyártók által gyártott PV-inverterek támogatása | - | - |
✓ Használható | - Nem használható |
5) Csak egy Sunny Tripower Smart Energyhez érvényes. Több PV-inverter esetén egy Sunny Home Managerre van szükség.
