Soluzioni di accumulo per impianti fotovoltaici nuovi e preesistenti

Con SMA Energy System Home è possibile combinare il controllo automatico dei carichi e l’accumulo temporaneo.

Le misure che possono essere adottate per raggiungere questi valori sono illustrate nei seguenti esempi:

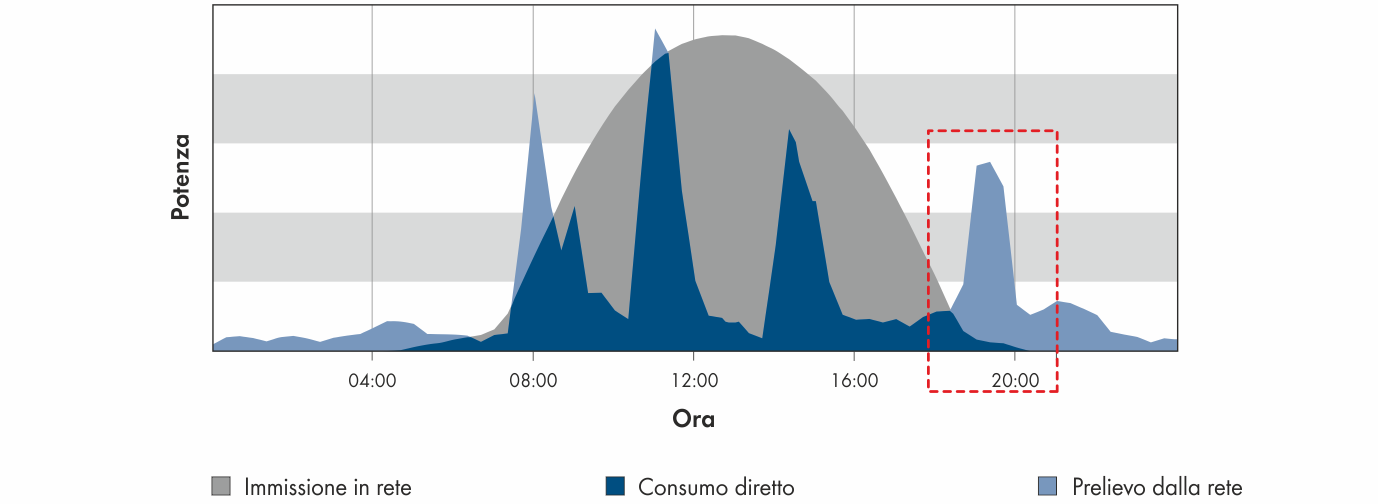

Profilo giornaliero di un impianto fotovoltaico, del consumo elettrico e dell’autoconsumo, senza controllo dei carichi (esempio)

Il riquadro rosso in questo esempio indica un picco di carico alla sera. Quest’ultimo è dovuto ad es. a una lavatrice che viene attivata manualmente la sera.

Profilo giornaliero di un impianto fotovoltaico, del consumo elettrico e dell’autoconsumo, con controllo dei carichi e accumulo temporaneo (esempio di sistema di accumulo SMA)

Grazie all’integrazione della batteria nel sistema è possibile coprire una maggiore quota del consumo elettrico mediante l’accumulo temporaneo. In questo esempio la copertura è pari al 100%. Non è quindi più necessario alcun prelievo dalla rete.

La pagina Bilancio energetico in Sunny Portal fornisce in ogni momento una panoramica sul consumo di energia presso l’abitazione e sulla produzione fotovoltaica dell’impianto FV, nonché sull'immissione dell'energia FV in eccesso nella rete pubblica. Inoltre vengono visualizzate la carica e la scarica di un'eventuale batteria se presente. In questo modo risultano evidenti i momenti in cui, ad es. nelle ore serali, viene consumata nell’abitazione l’energia fotovoltaica accumulata temporaneamente nella batteria. In questo modo si evita il prelievo dalla rete si riducono i costi energetici.

SMA Energy System Home con Sunny Island

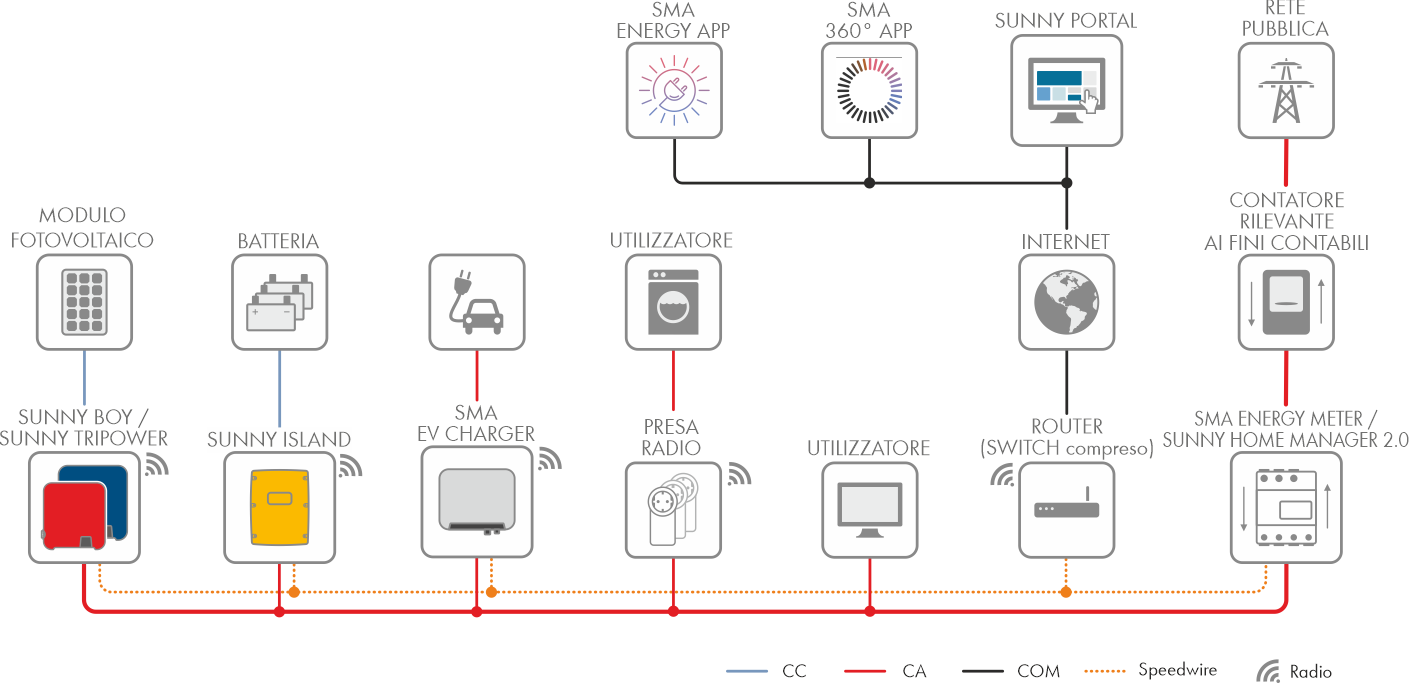

Impianto FV con sistema di accumulo SMA con Sunny Island (esempio)

Il cuore di SMA Energy System Home con Sunny Island è costituito da Sunny Island. È in grado di utilizzare batterie a basso voltaggio con capacità differenti e garantisce quindi un’elevata flessibilità in termini di dimensionamento. Inoltre, nel sistema di accumulo SMA è possibile impiegare diversi inverter FV SMA.

Dal Sunny Island risulta, unitamente ad una batteria e allo SMA Energy Meter, uno SMA Energy System Home. In via opzionale lo SMA Energy Meter può essere sostituito anche da un Sunny Home Manager . Utilizzando Sunny Home Manager, è possibile integrare caricabatterie per veicoli elettrici (con ricarica basata sulle previsioni), pompe di calore e altri utilizzatori controllabili.

In caso di utilizzo di Sunny Island, lo SMA Energy System Home può essere realizzato in versione monofase o trifase ed esteso con la funzione di backup. In caso di blackout, SMA Energy System Home con funzione di backup fornisce corrente agli utilizzatori realizzando una rete di backup (v. guida di progettazione “SMA Energy System Home with Battery Backup Function” sul sito www.SMA-Solar.com).

Lo SMA Energy System Home con Sunny Island offre, in funzione della fase di attuazione, le funzioni indicate nella seguente tabella.

¹⁾ Per poter utilizzare unicamente Sunny Island per l’ottimizzazione dell’autoconsumo, possono essere utilizzati solo i tipi di apparecchio SI4.4-M12, SI4.4-M13, SI6.0H-12, SI6.0H-13, SI8.0H-12 e SI8.0H-13. Per la registrazione dei valori di misura in questo caso deve essere utilizzato uno SMA Energy Meter.

²⁾ In caso di impiego di inverter FV di fornitori esterni assicurarsi che il gestore di rete possa accedere alla gestione di rete tramite le interfacce o interfacce utente del fornitore esterno.

SMA Energy System Home con Sunny Boy Storage

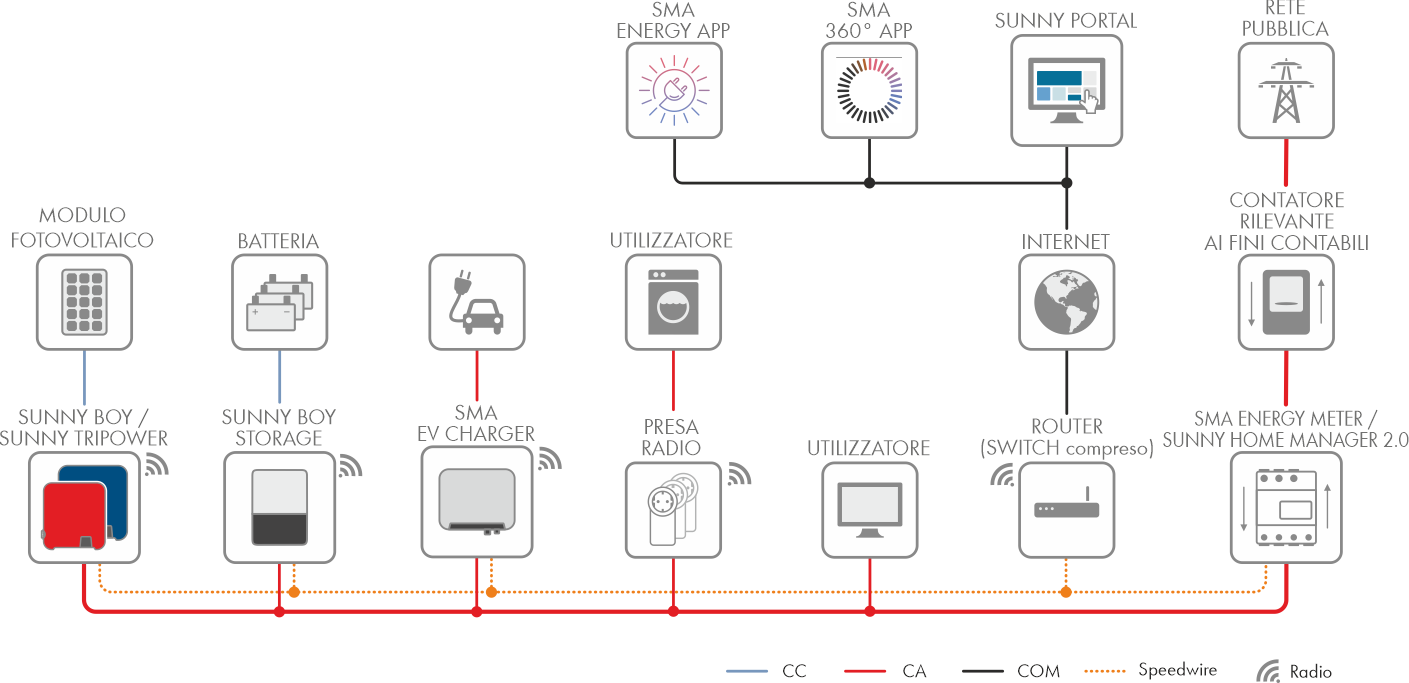

Impianto FV con SMA Energy System Home con Sunny Boy Storage (esempio)

Il cuore dello SMA Energy System Home con Sunny Boy Storage è il Sunny Boy Storage 2.5 / 3.7 / 5.0 / 6.0. Il Sunny Boy Storage è un inverter monofase con batteria, allacciato sul lato CA per il funzionamento in parallelo alla rete. Sul Sunny Boy Storage 3.7-6.0 è integrato di serie il funzionamento con corrente di emergenza e può anche costituire un sistema di backup con un box di backup.

Il Sunny Boy Storage trasforma la corrente continua proveniente da una batteria in corrente alternata compatibile con la rete. Dal Sunny Boy Storage risulta, unitamente ad una batteria ad alto voltaggio e allo SMA Energy Meter, uno SMA Energy System Home.

In via opzionale lo SMA Energy Meter può essere sostituito anche da un Sunny Home Manager . Utilizzando Sunny Home Manager, è possibile integrare caricabatterie per veicoli elettrici (con ricarica basata sulle previsioni), pompe di calore e altri utilizzatori controllabili.

Lo SMA Energy System Home con Sunny Boy Storage offre, in funzione della fase di attuazione, le funzioni indicate nella seguente tabella.

³⁾ Per registrare i valori di misura si consiglia l’utilizzo di uno SMA Energy Meter.

⁴⁾ In caso di impiego di inverter FV di fornitori esterni assicurarsi che il gestore di rete possa accedere alla gestione di rete tramite le interfacce o interfacce utente del fornitore esterno.

SMA Energy System Home con Sunny Tripower Smart Energy

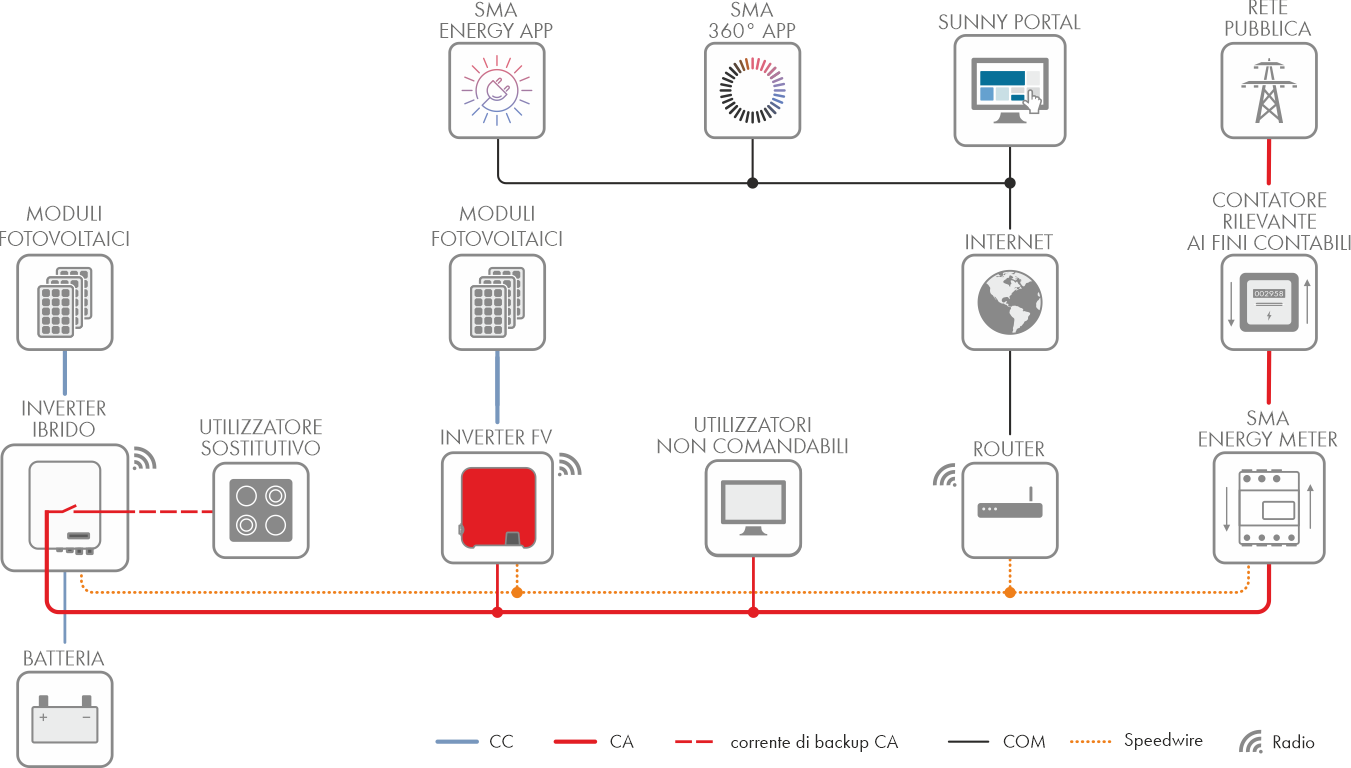

Impianto FV con SMA Energy System Home con Sunny Tripower Smart Energy (esempio di sistema di base)

L’elemento più importante dello SMA Energy System Home con Sunny Tripower Smart Energy è il Sunny Tripower 5.0 / 6.0 / 8.0 / 10.0 Smart Energy. Il Sunny Tripower Smart Energy è un inverter ibrido trifase, in grado di convertire sia la corrente continua in corrente alternata che la corrente alternata in corrente continua. Ciò significa che la corrente generata dall’impianto fotovoltaico può essere immessa nella rete domestica e la batteria può essere caricata sia sul lato CC che sul lato CA. Il sistema di base è composto da un Sunny Tripower Smart Energy, una batteria ad alto voltaggio e un Energy Meter. In caso di sistema esteso, l’Energy Meter può essere sostituito da un Sunny Home Manager .

Il sistema può essere ampliato con altri inverter FV SMA, la cui energia in eccesso può essere temporaneamente accumulata nella batteria utilizzando la funzione di ricarica sul lato CA del Sunny Tripower Smart Energy (v. l’illustrazione nel sistema ampliato). Utilizzando Sunny Home Manager, è possibile integrare caricabatterie per veicoli elettrici (con ricarica basata sulle previsioni), pompe di calore e altri utilizzatori controllabili. Il Sunny Tripower Smart Energy dispone di una funzione di backup integrata a cui possono essere collegati utilizzatori monofase e trifase selezionati, i quali in caso di blackout vengono automaticamente scollegati dalla rete su tutti i poli tramite il contattore integrato e alimentati con corrente (v. "SMA Energy System Home with Battery Backup Function" sul sito www.SMA-Solar.com).

⁵⁾ Valido solo per un Sunny Tripower Smart Energy. In caso di più inverter FV è necessario un Sunny Home Manager.
