SMA EV Charger az energiamenedzsment rendszerben
Az EV Charger egy AC-töltőállomás, mely járművek egyirányú töltésére szolgál. Az SMA EV Charger és a Sunny Home Manager 2.0 együttesen intelligens töltőállomást alkot az SMA Energy System Home-hoz. Ha az EV Chargert a Sunny Home Manager 2.0 nélkül működtetik, akkor az intelligens töltési üzemmódok nem érhetők el.
A töltési módok tulajdonságai
Az EV Charger 3 töltési móddal működik, amelyek közül Ön választhat. A továbbiakban a beállításnak a töltési üzemre gyakorolt befolyását ismertetjük.
Szimbólum | Magyarázat |
|---|---|
| Gyorstöltés A járművet a lehető legnagyobb teljesítménnyel tölti. Ebben az esetben a rendszer nem optimalizálódik az áramköltségek és a PV-áram felhasználása tekintetében. A töltési teljesítményt a jármű, a házi csatlakozás és az EV-Charger maximális töltési teljesítménye korlátozza. |
| Intelligens töltés – Töltés PV többlettel A jármű töltése azzal a PV-többletárammal történik, amelyet egyébként a hálózatba betáplálnának vagy leszabályoznának. A Sunny Portalban be lehet állítani, milyen PV-többletáram szükséges ahhoz, hogy az EV-Charger a járművet tölteni tudja. A Sunny Home Manager az EV-Charger általi töltést csak akkor tervezi be, ha el tudja érni a beállított optimalizálási célt. Az ESETLEG fogyasztó elsőbbségi konfigurációjától függően a Sunny Home Manager az EV-Chargert a betervezéskor más fogyasztók előtt vagy után veszi figyelembe. Ebben a töltési módban a jármű töltése nem minden esetben biztosítható. Ha a PV-többletáram a töltéshez nem elegendő, akkor a rendszer nem tölt. Ebben az esetben az opcionálisan rendelkezésre álló házi tároló nem süt ki az elektromos jármű töltéséhez. |
| Intelligens töltés – Töltés célértékkel Az EV-Charger MINDENKÉPPEN fogyasztóként a lehető legtöbb PV-többletárammal működik. Az SMA Energy alkalmazásban az indulási idő és egy feltöltendő energiamennyiség megadásával a Sunny Home Manager intelligens módon tervezi a töltési folyamatot. A Sunny Home Manager lehetővé teszi a PV-árammal való töltést minimális költségekkel és maximális haszonnal a cél eléréséhez a megadott időpontban. Ha nincs elegendő PV-energiatöbblet a töltési cél eléréshez, akkor előre az opcionálisan rendelkezésre álló házi tároló süt ki az elektromos jármű töltéséhez, mielőtt a hálózati vételezés az indulásra készséget biztosítja. Ha a cél eléréséhez megfelelő mennyiségű energia van töltve, akkor az EV Charger automatikusan Töltés PV többlettel töltési módra vált. |
Multi-EVC üzem
A Multi-EVC üzemet a 1.02.##.R vagy újabb verzió támogatja, és lehetővé teszi max. 3 db SMA EV Charger csatlakoztatását. Vegyes rendszerek 1 fázisú (EVC7.4-1AC-10) és 3 fázisú (EVC22-3AC-10) töltőállomások lehetségesek.
Multi-EVC üzemben minden töltőállomást folyamatosan kell a közcélú villamos hálózatra csatlakoztatni.
A Sunny Home Manager a töltőállomásoknak percenként rendelkezésére bocsátja az aktív töltőállomások számára vonatkozó információt.
Ha Multi-EVC üzemben több töltőállomás tölt egy járművet, és a járművek közül az egyik 2 fázissal tölt, akkor ennek a járműnek a töltése szimmetriai okokból 1 fázisra korlátozódik.
Ha a Sunny Home Manager és a töltőállomások közötti kommunikáció megszakad, akkor csak 1 vagy 3 fázissal töltő járművek tölthetők. 2 fázissal töltő járművek ebben az esetben is 1 fázisú töltésre korlátozódnak. Ön beállíthatja azokat az alapértelmezett értékeket, amelyek kommunikációkimaradás esetén érvényesülnek.

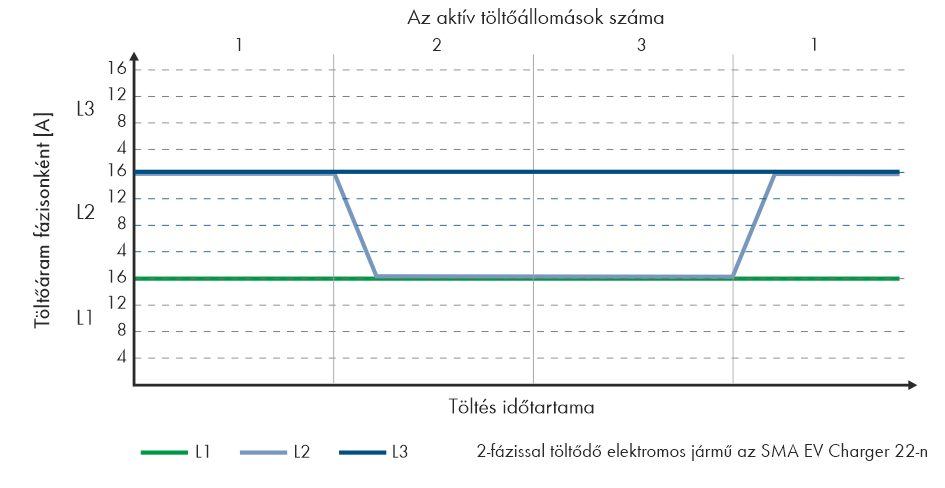

Egy 2 fázisban töltő jármű korlátozása 1 fázisú töltésre

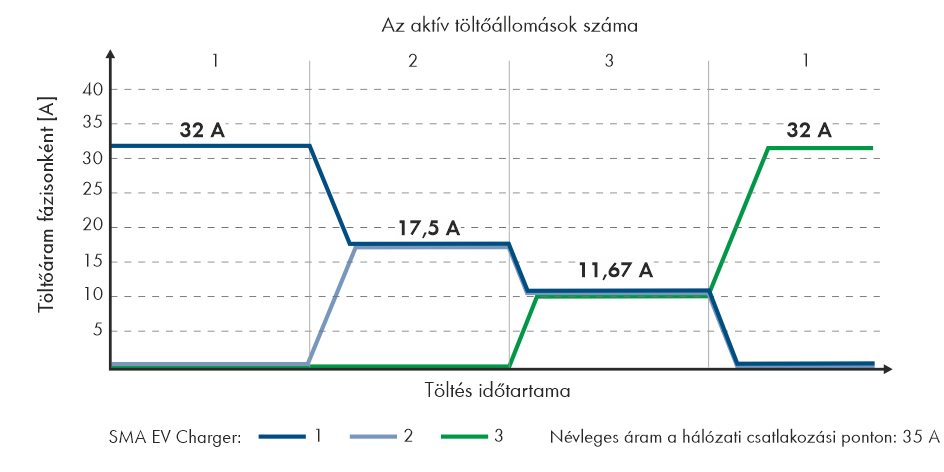

Multi-EVC üzemben a maximális töltőáram a túlterhelés-védelem biztosítása érdekében korlátozott (maximális töltőáram/az aktív töltőállomások száma). Ha pl. 3 töltőállomás egy hálózati csatlakozási ponton 35 A névleges árammal van csatlakoztatva, akkor a töltőáram az alábbiak szerint korlátozódik:
1 db aktív töltőállomás: 32 A
2 db aktív töltőállomás: állomásonként 17,5 A
3 db aktív töltőállomás: állomásonként 11,67 A
Vegye figyelembe, hogy a fogyasztók magas áramfogyasztása azt eredményezheti, hogy a töltőállomások a túlterhelés-védelem érdekében a közcélú villamos hálózatról leválhatnak.
Töltőáram-korlátozás
A bekötések áttekintése

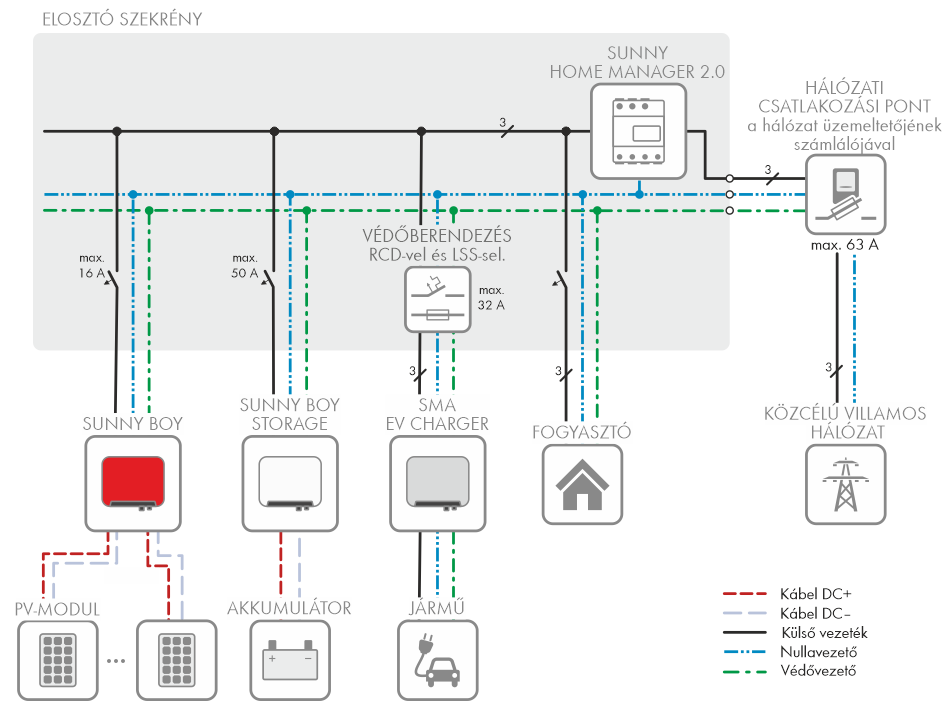

Rendszer 1 db SMA EV Charger készülékkel
A bekötések áttekintése (példa 1 db EVC22-3AC-10 készülékkel)

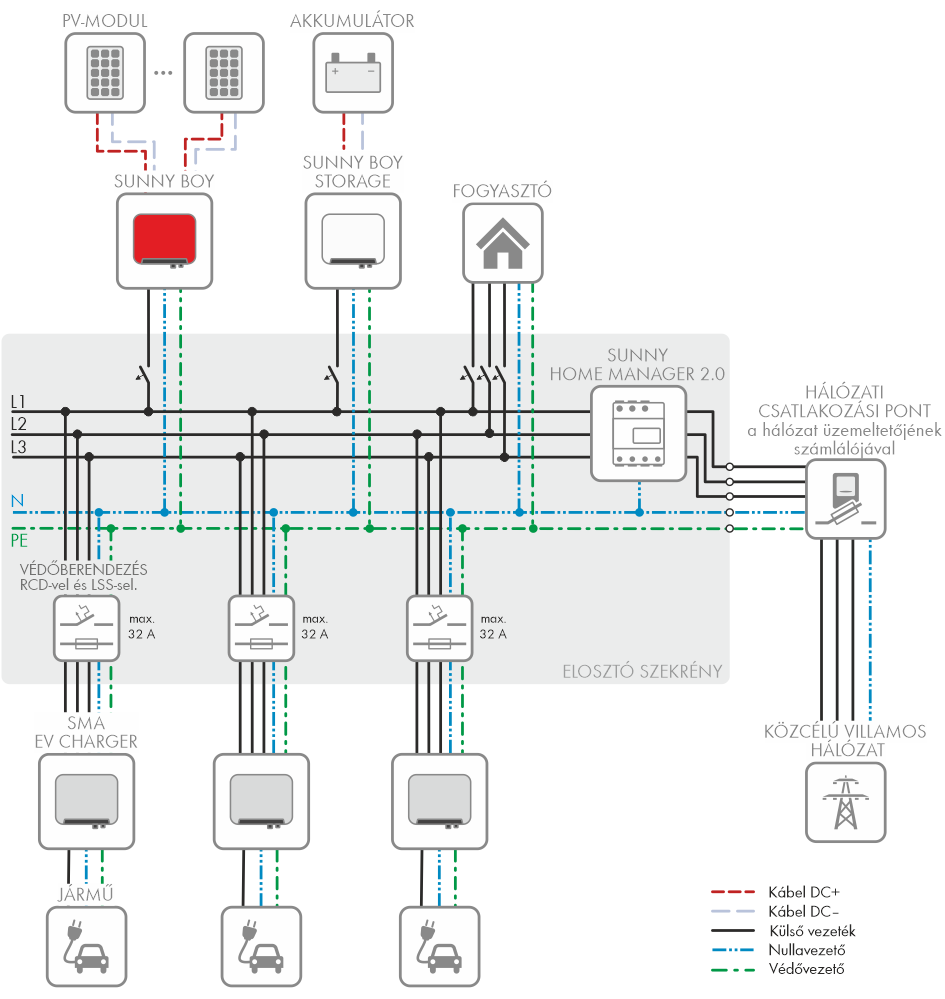

3 fázisú rendszer max. 3 db SMA EV Charger készülékkel
A bekötések áttekintése (példa 3 db EVC22-3AC-10 készülékkel)
