Raccordement du générateur de signal pour générateurs sans fonction de démarrage automatique
Personnel qualifié
Les générateurs sans fonction de démarrage automatique ne disposent pas de dispositif de démarrage électrique. Si vous installez un générateur sans fonction de démarrage automatique, vous pouvez raccorder un générateur de signal (un signal lumineux, par exemple) au relais multifonction du Sunny Island. Le Sunny Island peut ainsi vous signaler quand démarrer et arrêter manuellement le générateur.
Générateur de signal ou commande du générateur dans un cluster
La commande du générateur par les esclaves est moins fiable que par les maîtres.
- De préférence, raccordez la commande du générateur au maître.
- Dans un système multicluster, raccordez toujours le générateur de signal au maître du Main Cluster.

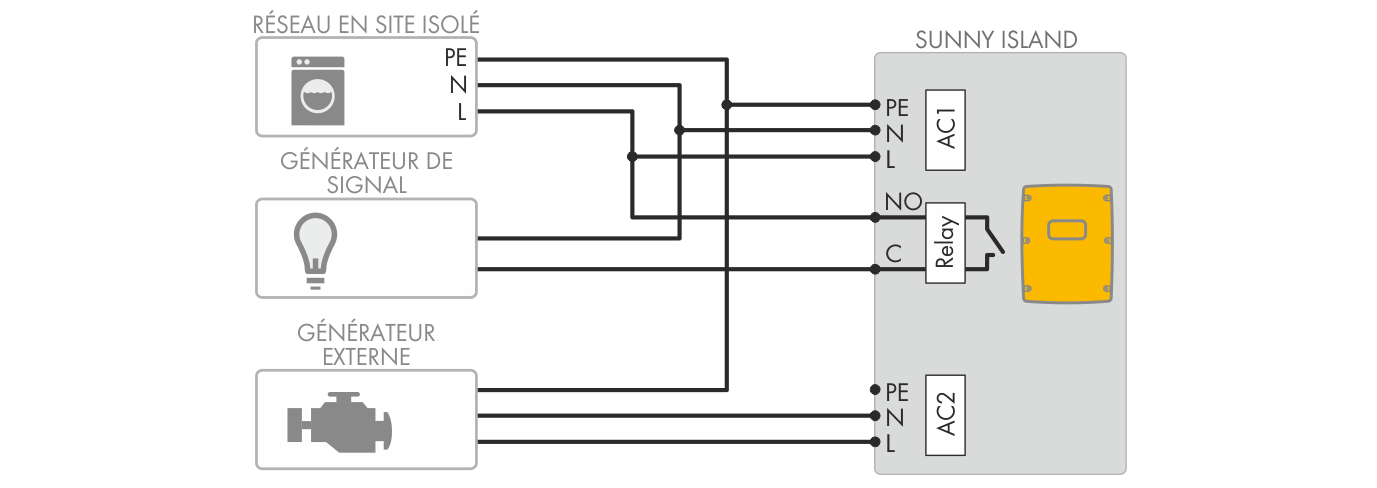

Raccordement d’un générateur de signal pour la signalisation de la demande d’activation du générateur (exemple)
Conditions préalables :
- Les exigences techniques relatives au relais multifonction doivent être satisfaites ( > Caractéristiques techniques).
Exigences en matière de câbles :
- Fil de cuivre
- Section du conducteur : 0,2 mm² à 2,5 mm²
Procédure :
- Lors de la réalisation des raccordements suivants, toujours utiliser une gaine en silicone ( > Raccordement de Relay 1 et Relay 2).
- Étant donné que le réglage par défaut du Sunny Island prévoit le relais multifonction Relay1 pour la demande d’activation du générateur, raccordez le câble de commande du Sunny Island au relais multifonction Relay1. Utilisez pour cela les raccordements C et NO.
- Si le relais multifonction Relay1 n’est pas disponible pour la demande d’activation du générateur, raccordez le câble de commande du Sunny Island au relais multifonction Relay2. Utilisez pour cela les raccordements C et NO.
- Si, en présence de plus d'un Sunny Island sur le maître, les relais multifonction Relay1 et Relay2 ne sont pas disponibles pour la demande d’activation du générateur, raccordez le câble de commande à un relais multifonction disponible de l'esclave 1 ou 2. Utilisez pour cela les raccordements C et NO.
- Notez la configuration Demande générateur automatique dans le tableau des réglages ( > Paramétrage des fonctions des relais multifonction).
AVERTISSEMENT
Danger de mort par choc électrique en cas d’isolation défectueuse
En cas d’isolement défectueux, des éléments ou câbles supposés hors tension peuvent être sous tension. Le contact avec des pièces ou câbles conducteurs peut entraîner des blessures graves, voire mortelles, par choc électrique.
