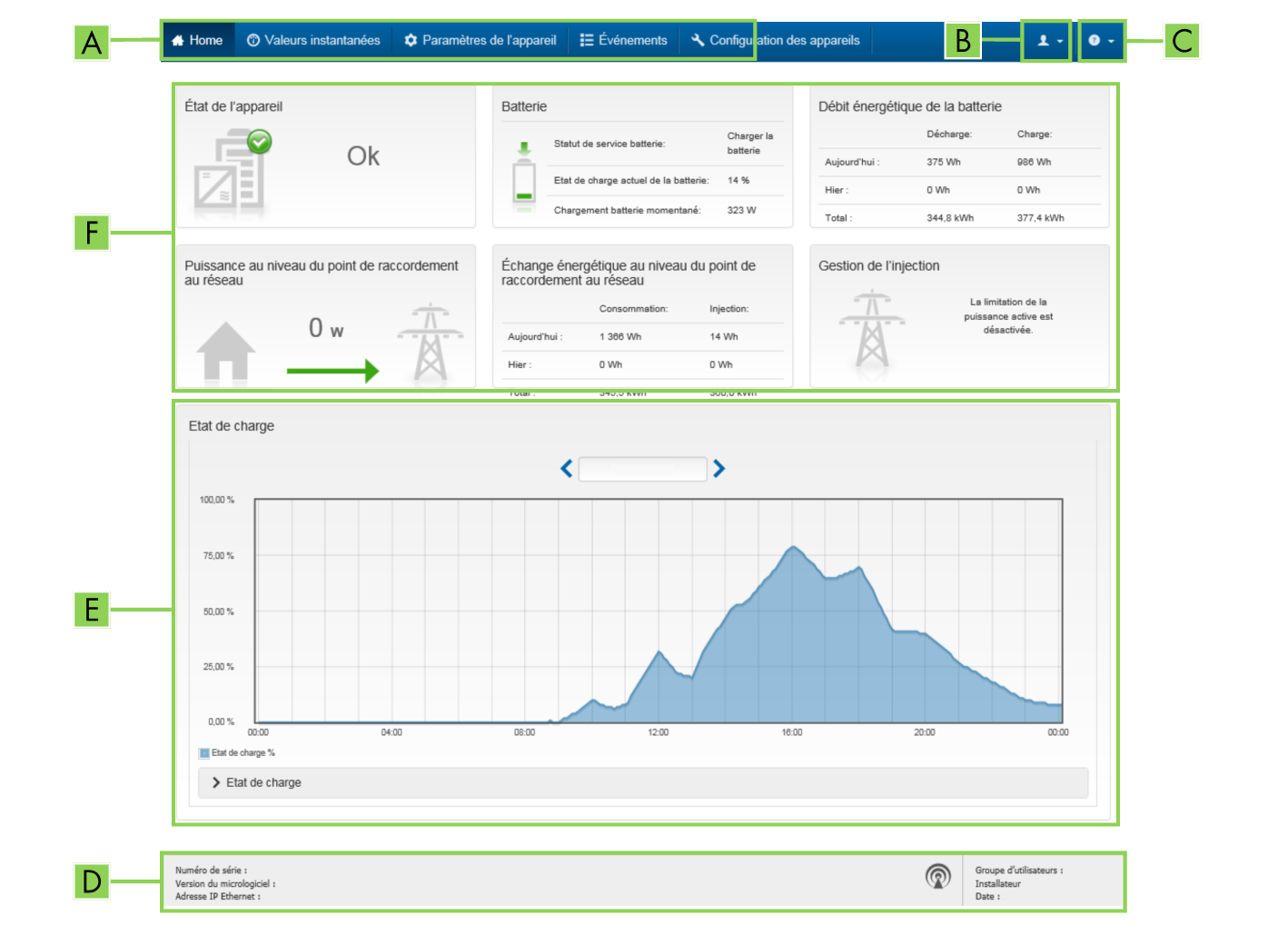

Structure de la page d’accueil de l’interface utilisateur

A

Menu

Permet d’accéder aux fonctions suivantes :

• Home

  Ouvre la page d’accueil de l’interface utilisateur

• Valeurs instantanées

  Valeurs de mesure actuelles de l’onduleur

• Configuration de l’installation

  Vous pouvez consulter et configurer ici les différents paramètres de fonctionnement de l’onduleur en fonction du groupe d’utilisateurs.

• Événements

  Ici sont affichés tous les événements survenus au cours de la période sélectionnée. Il existe plusieurs types d’événements : Information, Avertissement et Erreur. Les événements en cours de type Erreur et Avertissement sont également affichés dans le viewlet État de l’appareil. Seul l’événement avec la priorité la plus élevée est affiché. Par exemple, si un avertissement et une erreur surviennent en même temps, seule l’erreur est affichée.

• Configuration des appareils

  Vous pouvez configurer ici les différents paramètres concernant l’onduleur. Les paramètres disponibles à la sélection dépendent du groupe d’utilisateurs connecté et du système d’exploitation de l’appareil avec lequel l’interface utilisateur a été appelée.

• Données

  Cette page comprend toutes les données enregistrées soit sur la mémoire interne de l'onduleur, soit sur un support de mémoire externe.

B

Réglages utilisateur

Permet d’accéder aux fonctions suivantes, en fonction du groupe d’utilisateurs connecté :

• Lancer l’assistant d’installation

• Connexion SMA Grid Guard

• Logout

C

Aide

Permet d’accéder aux fonctions suivantes :

• Afficher des informations sur les licences open source utilisées

• Lien vers le site Internet de SMA Solar Technology AG

D

Barre d’état

Affiche les informations suivantes :

• Numéro de série de l’onduleur

• Version du micrologiciel de l’onduleur

• Adresse IP de l’onduleur dans le réseau local et/ou adresse IP de l’onduleur dans le réseau local sans fil

• En cas de connexion au réseau local sans fil : puissance du signal de la connexion

• Groupe d’utilisateurs connecté

• Date et heure réglées sur l’onduleur

E

État de charge

Évolution dans le temps de l'état de charge (SOC - State of Charge) de la batterie

F

Affichage de l’état

Les différentes sections contiennent des informations sur l’état actuel de l’installation.

• État de l’appareil

  Indique si l’onduleur et/ou la batterie se trouvent actuellement en parfait état de fonctionnement ou si un événement du type erreur ou avertissement est survenu.

• Gestion de l’injection

  Indique si l’onduleur limite actuellement sa puissance active.

• Débit énergétique de la batterie

  Indique la quantité d'énergie chargée dans la batterie et la quantité d'énergie prélevée sur la batterie.

• Batterie

  Affiche les informations suivantes :

  • État de fonctionnement de la batterie

  • État de charge actuel de la batterie

  • Débit de charge actuel

• Échange énergétique au niveau du point de raccordement au réseau

  Indique la quantité d'énergie prélevée sur le réseau électrique public par le foyer ainsi que la quantité d'énergie injectée par l'installation.

• Puissance au niveau du point de raccordement au réseau

  Indique quelle puissance est actuellement injectée ou prélevée au point de raccordement au réseau.

• Statut système MC

  Statut du système multicluster

• Puissance totale système MC

  Puissance active totale de tous les Sunny Island du système multicluster
