Contenu de la livraison Socle
Vérifiez si le contenu de livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, contactez votre revendeur.

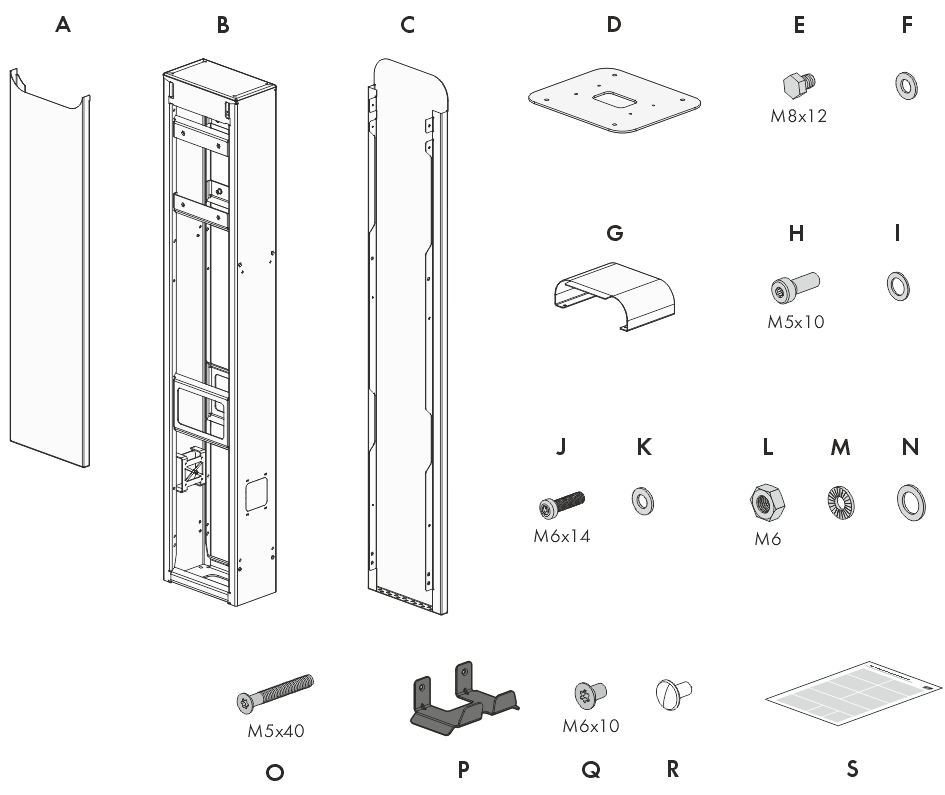

Socle SMA eCharger (d’un côté)
Éléments du contenu de livraison
Position | Quantité | Désignation |
|---|---|---|
A | 1 | Couvercle avant |
B | 1 | Partie centrale |
C | 1 | Couvercle arrière |
D | 1 | Plaque de base |
E | 4 | Vis M8 x 12 |
F | 4 | Rondelle M8 |
G | 1 | Couvercle |
H | 4 | Vis M5 x 10 |
I | 4 | Rondelle M5 |
J | 4 | Vis M6 x 14 |
K | 4 | Rondelle M6 |
L | 1 | Écrou M6 |
M | 1 | Rondelle éventail M6 |
N | 1 | Rondelle M6 |
O | 8 | Vis M5 x 40 |
P | 1 | Supports de câbles |
Q | 2 | Vis M6 x 10 |
R | 2 | Clip en forme de sapin |
S | 1 | Instructions |

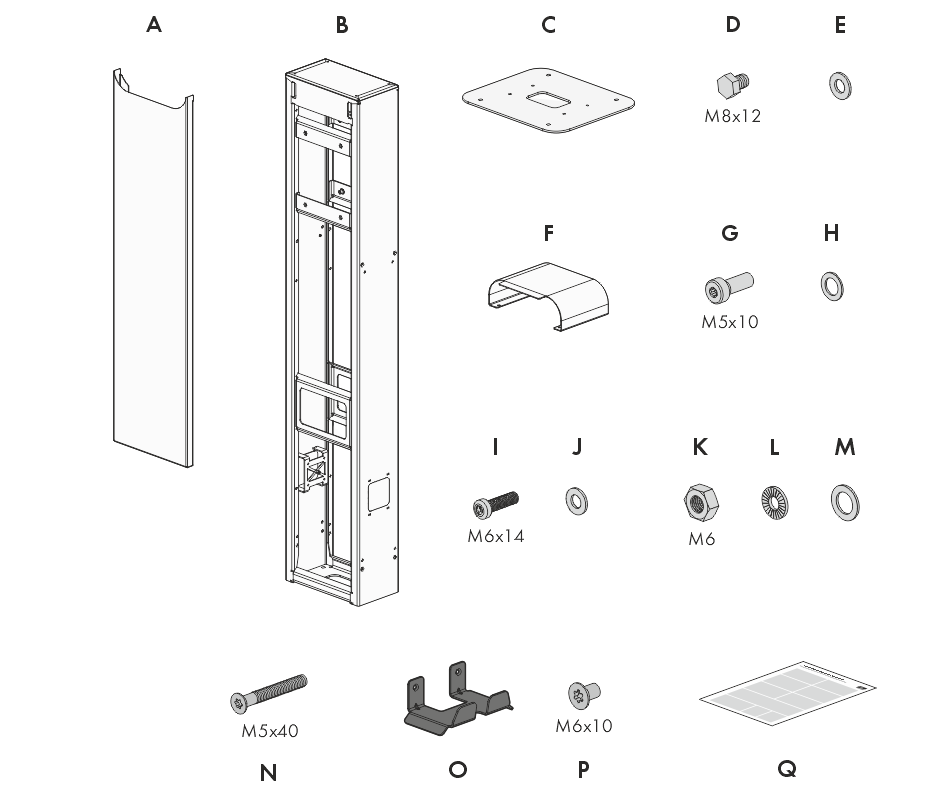

Socle SMA eCharger (double face)
Éléments du contenu de livraison
Position | Quantité | Désignation |
|---|---|---|
A | 2 | Couvercle (avant et arrière) |
B | 1 | Partie centrale |
C | 1 | Plaque de base |
D | 4 | Vis M8 x 12 |
E | 4 | Rondelle M8 |
F | 1 | Couvercle |
G | 4 | Vis M5 x 10 |
H | 4 | Rondelle M5 |
I | 8 | Vis M6 x 14 |
J | 8 | Rondelle M6 |
K | 1 | Écrou M6 |
L | 1 | Rondelle éventail M6 |
M | 1 | Rondelle M6 |
N | 8 | Vis M5 x 40 |
O | 2 | Supports de câbles |
P | 4 | Vis M6 x 10 |
Q | 1 | Instructions |
