Seccionar completamente a bateria
Técnico especializado
PERIGO
Perigo de morte devido a choque elétrico por contacto com cabos CC condutores de tensão
Os cabos CC ligados a uma bateria podem estar sob tensão. O contacto com cabos condutores de tensão CC é causa de morte ou ferimentos graves devido a choque elétrico.
- O inversor e a bateria devem ser montados, instalados e colocados em funcionamento exclusivamente por técnicos especializados devidamente qualificados.
- Seccionar completamente o sistema, colocando-o sem tensão, e proteger contra religação antes de iniciar o trabalho.
- Não tocar em peças ou cabos condutores de tensão expostos.
- Ao executar quaisquer trabalhos no produto, usar sempre equipamento de proteção pessoal adequado.
ATENÇÃO
Perigo de vida devido a choque elétrico em caso de destruição de um aparelho de medição devido a sobretensão
Uma sobretensão pode danificar um aparelho de medição e originar tensão na caixa do aparelho de medição. O contacto com a caixa do aparelho de medição sob tensão é causa de morte ou ferimentos graves devido a choque elétrico.
- Utilizar apenas aparelhos de medição, cujas gamas de medição estejam concebidas para a tensão CA e CC máxima do inversor.
- Utilizar apenas aparelhos de medição, cujas gamas de medição estejam concebidas para a tensão CC máxima da bateria.
CUIDADO
Perigo de ferimentos devido a choque elétrico após a colocação fora de serviço.
No circuito intermédio CC entre a bateria e o inversor, podem existir tensões de até 60 V após a colocação fora de serviço da bateria. O contacto com peças condutoras de tensão no circuito intermédio CC pode causar ferimentos, mesmo com uma tensão baixa.
- Não tocar em componentes condutores de tensão no circuito intermédio CC.
Procedimento:
- Seccionar completamente o inversor ( > Seccionar completamente o inversor).
- Desativar o interruptor externo no lado externo da porta do armário da bateria.
- Acionar o interruptor SWITCH no sistema de gestão de bateria.

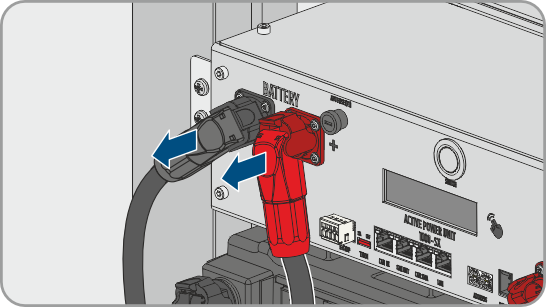

- Nas ligações CHARGER+ e CHARGER- do sistema de gestão de bateria, retirar os cabos CC.

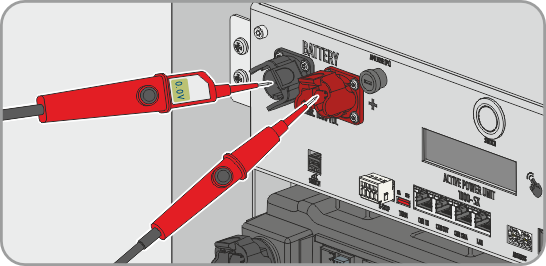

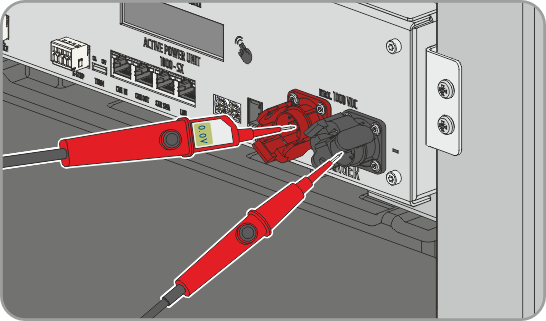

- Com um aparelho de medição adequado, determinar a ausência de tensão nas ligações CHARGER+ e CHARGER-.
