Ligar o relé multifuncional
Modo de funcionamento e variante de ligação
Os modos de funcionamento e as variantes de ligação do relé multifunções no módulo são idênticos aos modos de funcionamento e às variantes de ligação do relé multifunções no módulo de comunicação do inversor. Para se obter mais informações, consultar o manual do inversor em www.SMA-Solar.com.
Procedimento:
- Ligar ambos os cabos de conexão ao aparelho distribuidor (ver manual do fabricante). Para isso, encurtar os fios não necessários até ao revestimento do cabo e anotar as cores dos fios.
- Seccionar completamente o inversor e proteger contra religação ( > Seccionar completamente o inversor).
- Ligar os cabos de conexão ao conector de 3 polos (incluído no material fornecido).

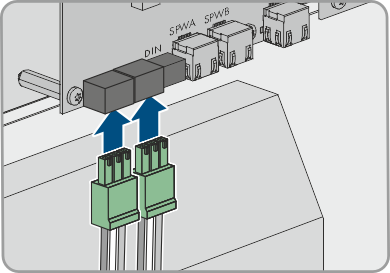

- Introduzir ambos os conectores de 3 polos nas tomadas de 3 polos do módulo de comunicação.
- Passar os cabos de sinal do relé multifunções pela mesma abertura do aparelho para o exterior por onde passam também os cabos de rede.
- Se não forem pretendidas mais ligações no módulo, fechar o inversor e colocar em funcionamento (ver instruções do inversor).
