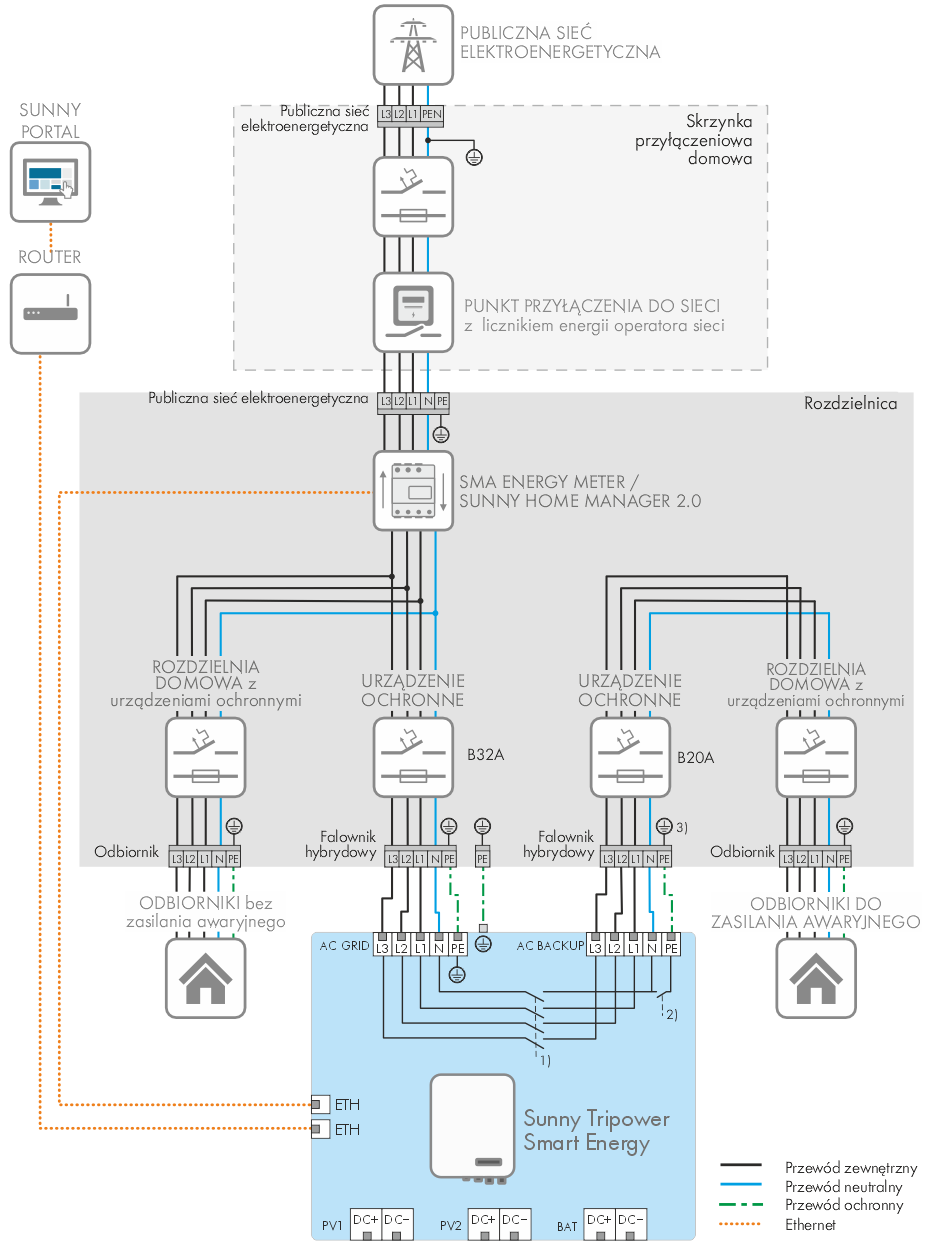

Schemat ideowy z systemem zasilania awaryjnego

Schemat ideowy z systemem zasilania awaryjnego (przykład)

Przypisy:

1. Otwiera się w trybie zasilania awaryjnego

2. Zamyka się w trybie zasilania awaryjnego

3. Przewód PE należy podłączyć oddzielnie
