Conexión del inversor a la red
Especialista
Material adicional necesario (no incluido en el contenido de la entrega):
- Un conector macho para hembrilla RJ45 conforme a IEC 61076-3-106, variante 4 con cierre push-pull.
SMA Solar Technology AG recomienda los juegos de conectores “STX V4 RJ45” de “Telegärtner” o “IE-PS-V04P-RJ45-FH” de “Weidmüller”. - Un cable de red
Requisitos del cableado:
Tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga en cuenta estos requisitos del cableado.
- Tipo de cable: 100BaseTx
- Categoría del cable: Cat5, Cat5e, Cat6, Cat6a o Cat7
- Tipo de conector: RJ45 de Cat5, Cat5e, Cat6 o Cat6a
- Apantallamiento: SF/UTP, S/UTP, SF/FTP o S/FTP
- Número de pares de conductores y sección del conductor: mínimo 2 x 2 x 0,22 mm²
- Longitud máxima del cable entre dos integrantes de la red con latiguillo: 50 m
- Longitud máxima del cable entre dos integrantes de la red con cable de instalación: 100 m
- Resistente a los rayos UV para aplicaciones exteriores
Procedimiento:
- Conecte un extremo del cable de red al conector macho (consulte la documentación de dicho conector).

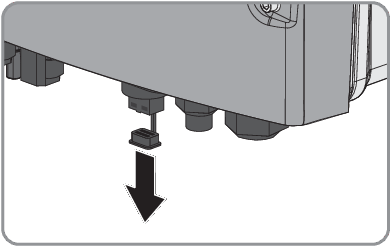

- Saque el tapón obturador de la hembrilla del inversor destinada a la conexión de red.
- Conecte al inversor el extremo del cable de red con el conector macho. Para ello, inserte firmemente el conector macho en la hembrilla del inversor.
- Conecte el otro extremo del cable de red directamente al ordenador o al rúter, o bien a otro integrante de la red. El inversor solamente puede conectarse a otros integrantes mediante una topología en estrella.
