Conexión del generador fotovoltaico

Especialista

PRECAUCIÓN

Daños irreparables en el inversor a causa de la sobretensión

Si la tensión en vacío de los módulos fotovoltaicos sobrepasa la tensión de entrada máxima del inversor, la sobretensión podría dañarlo irreparablemente.

  1. Si la tensión en vacío de los módulos fotovoltaicos supera la tensión de entrada máxima del inversor, no conecte a este ningún string y revise el dimensionado de la planta fotovoltaica.

PRECAUCIÓN

Daños irreparables en el equipo de medición a causa de la sobretensión

  1. Use solo equipos de medición con un rango de tensión de entrada de CC de hasta 1000 V como mínimo.

Procedimiento:

  1. Asegúrese de que el disyuntor esté desconectado de los tres conductores de fase y asegurado contra cualquier reconexión accidental.
  2. Si el ESS está introducido, sáquelo.
  3. Si está montada la cubierta de protección, suelte los dos tornillos de la cubierta utilizando una llave Allen (ancho 5) y retire la cubierta.
  4. Compruebe que no haya un fallo a tierra en el generador fotovoltaico (consulte las instrucciones de servicio técnico en www.SMA-Solar.com).
  5. Compruebe si los conectadores de enchufe de CC tienen la polaridad correcta.

    6. Si el conectador de enchufe de CC está equipado con un cable de CC con la polaridad equivocada, es necesario volver a preparar el conectador de enchufe de CC. El cable de CC debe tener siempre la misma polaridad que el conectador de enchufe de CC.

  6. Asegúrese de que la tensión en vacío del generador fotovoltaico no supere la tensión de entrada máxima.

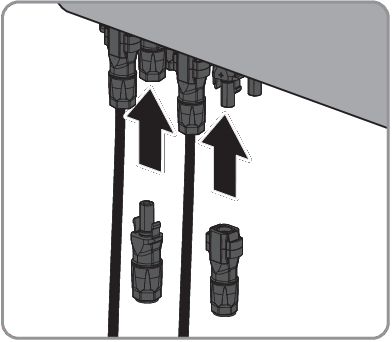

  7. Conecte los conectadores de enchufe de CC preparados al inversor.
  8. Los conectadores de enchufe de CC encajan de manera audible.

  9. PRECAUCIÓN

    Daños en el inversor debido a la penetración de humedad

    El inversor solo es hermético si todas las entradas de CC que no se utilizan están cerradas con conectadores de enchufe de CC y con selladores.

    1. No inserte directamente los selladores en las entradas de CC del inversor.
      2. 817849100

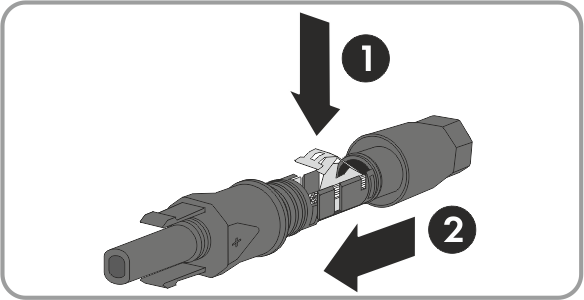

    2. Presione hacia abajo la abrazadera de los conectadores de enchufe de CC que no se utilicen y deslice la tuerca de unión hasta la rosca.
      3. 817849484

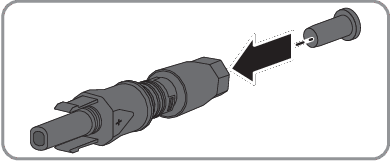

    3. Inserte el sellador en el conectador de CC.
      4. 817849868

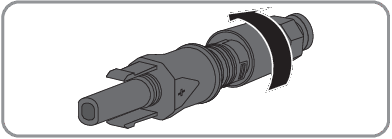

    4. Apriete el conectador de enchufe de CC (par de apriete: 2 Nm).
      5. 817850252
    5. Inserte los conectadores de enchufe de CC con selladores en las entradas de CC del inversor.
    6. Los conectadores de enchufe de CC encajan de manera audible.
  10. Compruebe que todos los conectadores de enchufe de CC estén firmemente colocados.
