Conexión de toma a tierra adicional
Especialista
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial, puede conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de contacto si falla el conductor de protección en la conexión para el cable de CA. La abrazadera necesaria, el tornillo y la arandela de cierre están incluidos en el contenido de la entrega del inversor.
Requisito del cable:
- Sección del cable de puesta a tierra: máximo 16 mm²
Procedimiento:
- Pele el cable de puesta a tierra.

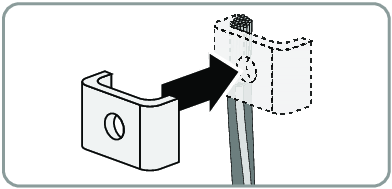

- Introduzca el cable de puesta a tierra por debajo de la abrazadera. Coloque el cable de puesta a tierra a la izquierda.
- Fije la abrazadera con el tornillo cilíndrico M6x16 y la arandela de cierre M6 (par de apriete: 6 Nm) Los dientes de la arandela de cierre deben apuntar hacia la abrazadera.
