Montaje del inversor
Especialista
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
- Al menos dos tornillos adecuados para el peso del inversor y la superficie de soporte
- Al menos dos arandelas adecuadas para los tornillos
- En su caso, dos tacos adecuados para la superficie y los tornillos
- Para asegurar el inversor frente a posibles robos: al menos un tornillo de seguridad y, en caso necesario, un taco adecuado
ATENCIÓN
Peligro de lesiones al levantar y caerse el inversor
El inversor pesa 38 kg. Existe peligro de lesiones por levantarlo de forma inadecuada y si el inversor se cae durante el transporte o al colgarlo y descolgarlo.
- Transporte y levante el inversor erguido y entre varias personas. Para ello, sujete los asideros de arriba y abajo o utilice una vara de acero (diámetro: máximo 30 mm). De esta manera el inversor no puede volcar hacia delante.
PRECAUCIÓN
Daños en la hembrilla para el ESS por suciedad y cuerpos extraños
Si coloca el inversor sobre una superficie irregular, pueden penetrar suciedad o cuerpos extraños, como piedras, en el interior de la hembrilla y dañar los contactos. Como resultado, la función del ESS ya no estaría asegurada.
- Coloque siempre el inversor sobre una superficie plana o sobre su pared trasera.
Procedimiento:
- Asegúrese de que no haya cables oempotrados en la pared que pueda dañar al taladrar.
- Coloque el soporte mural en horizontal en la pared y utilícelo para marcar la posición de los agujeros que hay que perforar. Utilice por lo menos un orificio en el lado derecho y otro en el lado izquierdo del soporte mural.
- Deje a un lado el soporte mural y taladre los orificios marcados.
- Según la superficie, inserte los tacos en los agujeros en caso necesario.
- Coloque el soporte mural en horizontal y fíjelo con los tornillos y las arandelas.
- Si desea asegurar el inversor contra robos, marque uno o dos agujeros para fijar el tornillo de seguridad:
-
Cuelgue el inversor en el soporte mural.
-
Marque el agujero izquierdo o derecho. Si desea asegurar el inversor con dos tornillos de seguridad, marque un agujero a la izquierda y otro a la derecha.
-
Tire del inversor hacia arriba verticalmente para retirarlo del soporte mural.
-
Perfore el agujero o los agujeros para fijar los tornillos de seguridad y coloque los tacos.
- Cuelgue el inversor en el soporte mural.

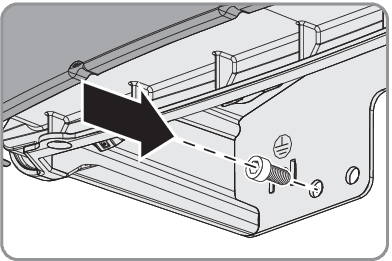

- Asegure el inversor al soporte mural por ambos lados con los tornillos M6x8 y una llave Allen (ancho 5). Los tornillos deben apretarse solo a mano.
- Tape los asideros con las rejillas de ventilación. Asegúrese de utilizar la rejilla adecuada para cada asidero. Cada rejilla está marcada en la parte interior con el lado de la carcasa que le corresponde: lado izquierdo links/left y lado derecho rechts/right.
- Si los agujeros para fijar el tornillo de seguridad vienen preperforados, utilice al menos un tornillo de seguridad para asegurar el inversor en un agujero preperforado.
- Asegúrese de que el inversor esté bien fijo.
ATENCIÓN
Peligro de lesión por cables dañados
En la pared puede haber cables eléctricos u otras tuberías de suministro (por ejemplo, de gas o de agua).
