Requisitos para el montaje

Requisitos del lugar de montaje:

ADVERTENCIA

Peligro de muerte por fuego o explosión

A pesar de estar cuidadosamente construidos, los equipos eléctricos pueden originar incendios.

  1. No instale el producto en áreas en las que se encuentren materiales fácilmente inflamables o gases combustibles.
  2. No instale el producto en áreas potencialmente explosivas.
  • Está prohibido el montaje en un poste.
  • El lugar de montaje debe estar fuera del alcance de los niños.
  • Debe elegirse una superficie firme para el montaje (por ejemplo, hormigón o mampostería). Si instala el inversor sobre pladur o similares, durante el funcionamiento producirá vibraciones audibles que pueden resultar molestas.
  • El lugar de montaje debe ser adecuado para el peso y las dimensiones del inversor ( > Datos técnicos).
  • El lugar de montaje debe estar protegido de la irradiación solar directa. La irradiación solar puede provocar el envejecimiento prematuro de las piezas exteriores de PVC del inversor y la irradiación solar directa puede calentar demasiado el inversor. En caso de un calentamiento excesivo, el inversor reduce su potencia para evitar un sobrecalentamiento.
  • El lugar de montaje debe ser accesible de forma fácil y segura, sin necesidad de medios auxiliares adicionales como, p. ej., andamios o plataformas elevadoras. De lo contrario, los trabajos técnicos solo serán posibles de manera limitada.
  • A fin de garantizar el funcionamiento óptimo del equipo, la temperatura ambiente debe estar entre -25 °C y 40 °C.
  • Deben cumplirse las condiciones climáticas ( > Datos técnicos).

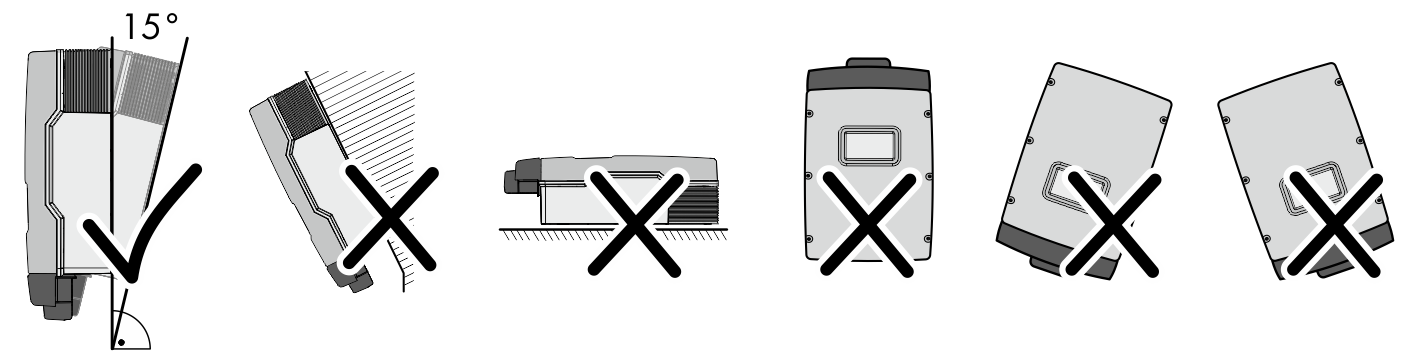

Posiciones de montaje permitidas y no permitidas:

  • El inversor debe instalarse siempre en una posición autorizada para garantizar que no entre humedad.
  • El inversor debería instalarse de tal forma que los avisos de la pantalla y las señales de los leds puedan leerse sin problemas.
436392588

Posiciones de montaje permitidas y no permitidas

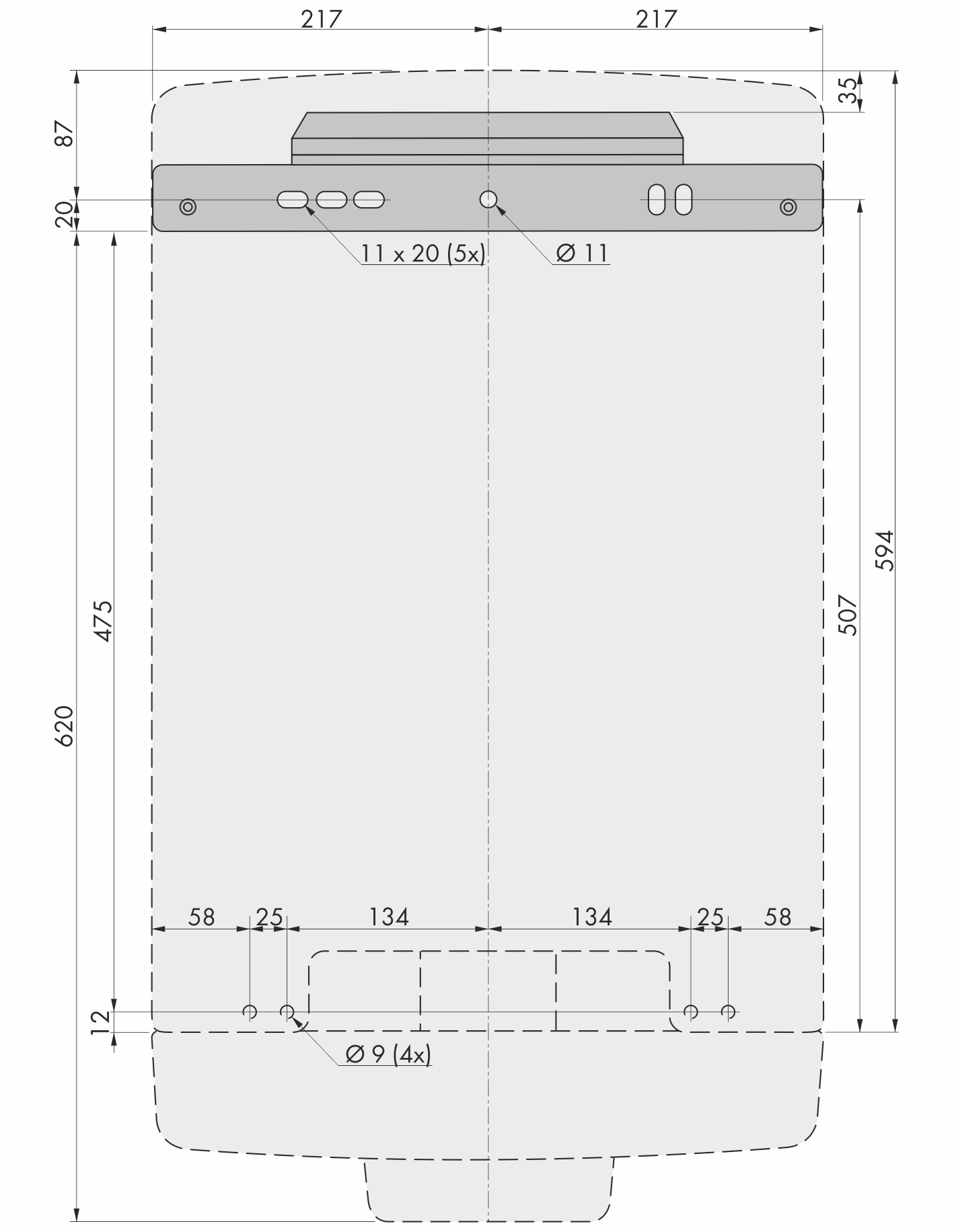

Dimensiones para el montaje:

499235980

Posición de los puntos de fijación (medidas en mm (in))

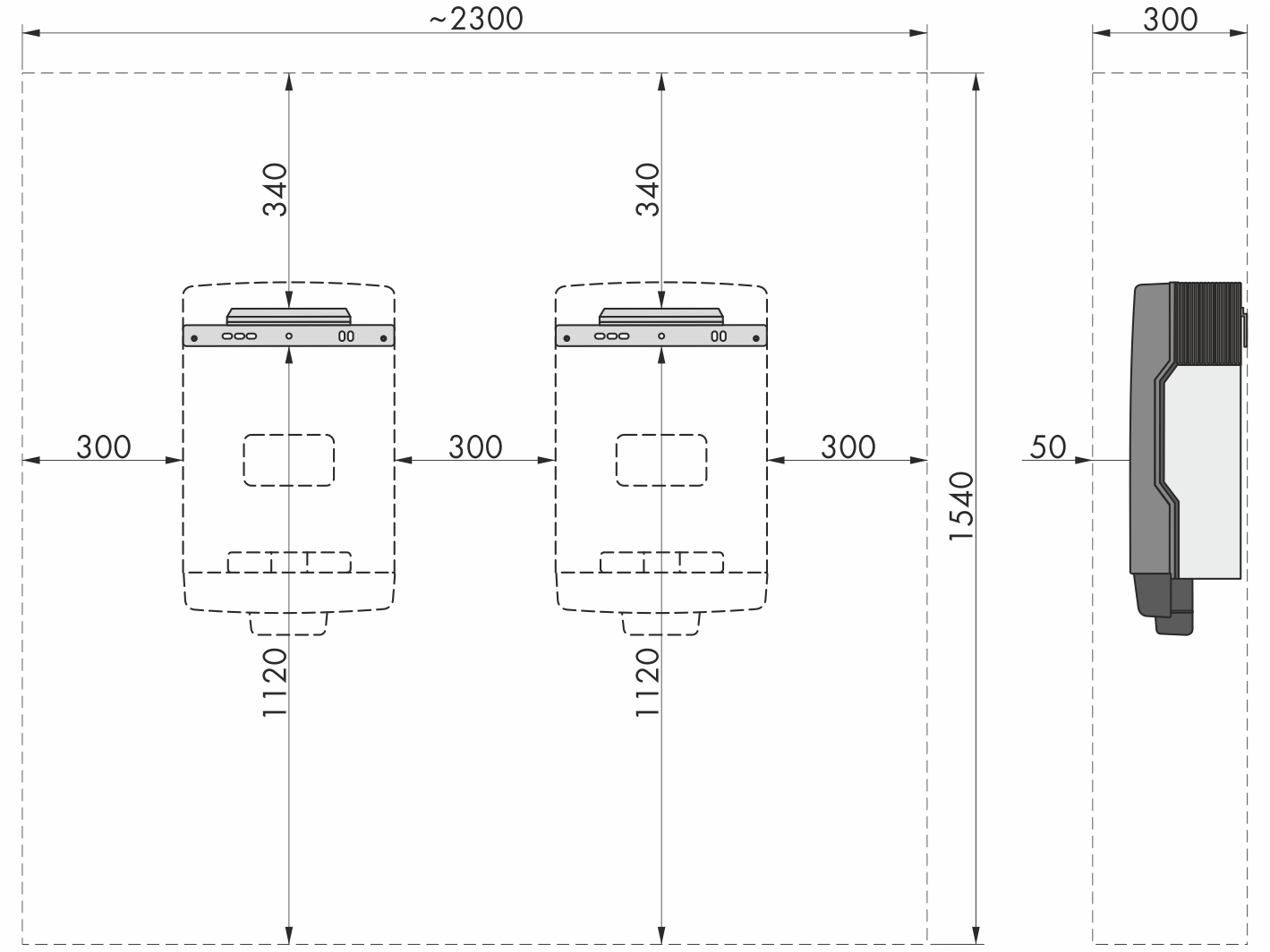

Distancias recomendadas:

Si se respetan las distancias recomendadas, la disipación suficiente del calor está garantizada. Así evita que se reduzca la potencia debido a una temperatura demasiado elevada.

  • Intente respetar las distancias recomendadas respecto a las paredes, otros inversores u otros objetos.
  • Si instala varios inversores en zonas con temperaturas ambiente elevadas, aumente la distancia entre los inversores y procure que entre suficiente aire fresco.
498136972

Distancias recomendadas (medidas en mm (in))
