Preparación del montaje y conexión
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica por contacto con cables conductores de tensión
En los cables de CA y de CC hay altas tensiones. El contacto con cables conductores de tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- No toque piezas o cables conductores de tensión descubiertos.
- Desconecte el disyuntor de CA y asegúrelo contra cualquier reconexión.
- Desconecte la batería del inversor a través del interruptor-seccionador del fusible de la batería. Para ello, desconecte el interruptor-seccionador del fusible de la batería y asegúrelo contra reconexión.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
Al menos 4 tornillos adecuados para la superficie de montaje de montaje.
Al menos 4 arandelas adecuadas para los tornillos.
Al menos 4 tacos adecuados para la superficie de montaje y los tornillos.
Procedimiento:
- Use el soporte mural para marcar la posición de los agujeros que hay que perforar.
- Taladre los agujeros y coloque los tacos.
- Coloque el soporte mural en horizontal y fíjelo con los tornillos y las arandelas.
- Enganche la plantilla de montaje en el soporte mural.
- Oriente los cables utilizando la plantilla de montaje y acórtelos si es necesario. Tenga en cuenta la profundidad del producto y del soporte mural de un total de 495 mm.

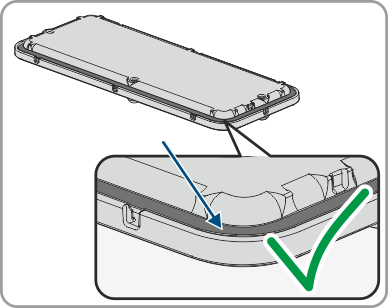

- Asegure en la placa de conexión si está la junta y si está dañada.

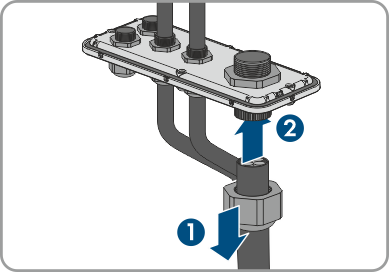

- Introduzca las tuercas de unión de los racores atornillados para cables por encima de los cables.

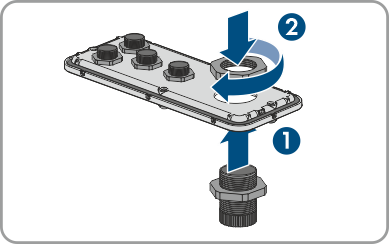

- Fije los racores atornillados para cables a la placa de conexión.
- Pase los cables a través de los racores atornillados para cables en la placa de conexión y alinee la placa de conexión con la plantilla de montaje.
- Retire la plantilla de montaje.
- Montaje del producto ( > Montaje del inversor).
Para más información...:
