Desconexión de las conexiones del inversor

Especialista

Para poner el producto fuera de servicio definitivamente una vez agotada su vida útil, desconectar primero todas las conexiones del producto.

Procedimiento:

  1. Desconecte el producto de la tensión ( > Desconexión del inversor de la tensión).
    2. 11207932812

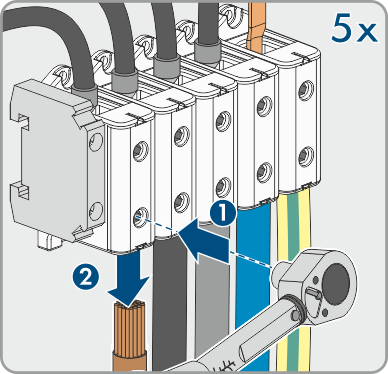

  2. Quite el cable de CA del inversor. Para ello, suelte los tornillos (ancho 5) y extraiga los cables del borne.
    3. 4904063116

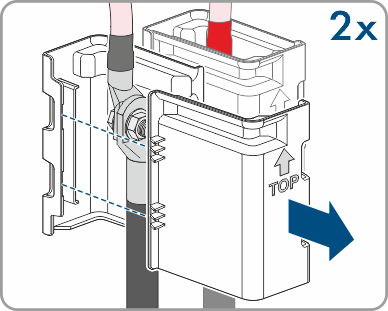

  3. Retire los elementos de protección al contacto de los terminales de cable para la conexión de CC. Desbloquee las bridas laterales.
    4. 4904063500

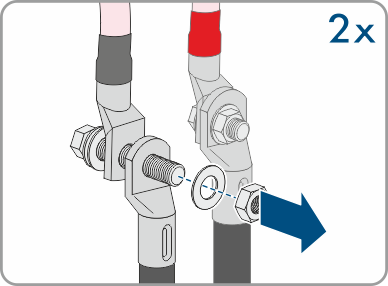

  4. Retire la conexión de los cables de CC. Afloje las tuercas hexagonales (ancho 10) y retire los tornillos hexagonales con arandela (ancho 16).
    5. 11207926668

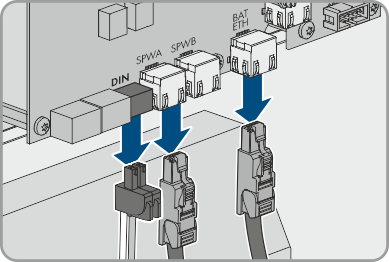

  5. Retire los cables de red, los cables de comunicación de la batería y los cables de señal de los conectores hembra.
  6. Retire todos los racores atornillados para cables de la placa de conexión. Desatornille las contratuercas desde el interior y retire los racores atornillado para cables de la abertura.
    7. 11207925772

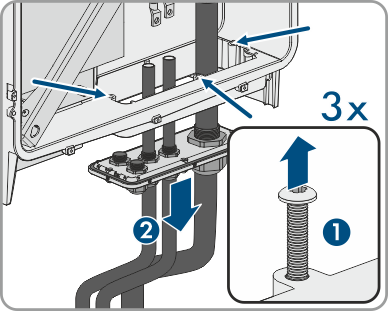

  7. Desmonte la placa de conexión. Suelte los tres tornillos (TX40).
    8. 10876166668
  8. Coloque la tapa de la carcasa. Los dos pasadores guía de la tapa de la carcasa deben introducirse en los orificios de la carcasa.
    9. 10876167052
  9. Asegúrese de que la tapa está recta sobre la carcasa.
    10. 10876167436
  10. Mantenga presionada la tapa contra la carcasa y apriete firmemente el tornillo (hexágono interior ancho 8, par de apriete: 18 Nm).
    11. 10876167820
  11. Coloque la cubierta en el tornillo de la tapa de cierre ( > Desmontaje del inversor).

    Para más información...:

    Puesta fuera de servicio
    Desmontaje del inversor
