Conexión del cable de comunicación de la batería
Especialista
La interfaz opcional BAT CAN está prevista para aplicaciones posteriores. Para conectar el cable de comunicación de la batería, utilice siempre el conector hembra BAT ETH.
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red así como la batería estén integrados en la protección contra sobretensión existente.
- En caso de instalar cables de red u otros cables de datos a la intemperie, asegúrese de que en el paso de los cables del producto o de la batería desde el exterior al edificio haya una protección contra sobretensión adecuada.
Material adicional necesario (no incluido en el contenido de la entrega):
Cable de comunicación de la batería
En caso necesario: conectador de enchufe RJ45 ajustable in situ con carcasa metálica
Procedimiento:
- Desconecte el producto de la tensión ( > Desconexión del inversor de la tensión).
- Si la tapa de cierre está cerrada: desenrosque el tornillo de la tapa de cierre (hexágono interior, ancho de llave 10) y retire la tapa.

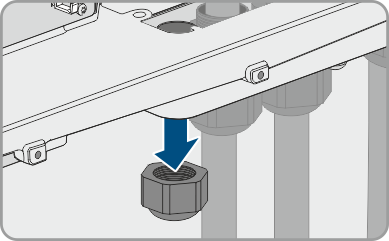

- Afloje la tuerca de unión del racor atornillado para cables.

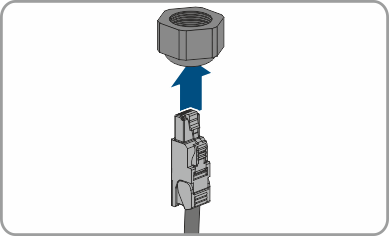

- Pase el cable de comunicación de la batería a través de la tuerca de unión.

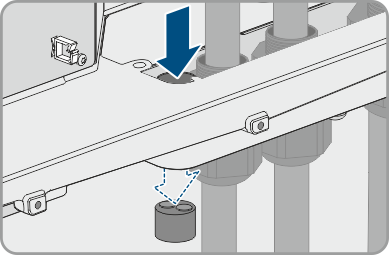

- Saque el manguito protector de dos orificios del racor atornillado para cables.

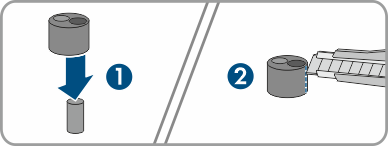

- Retire un tapón de un pasacables para el cable de comunicación de la batería y corte un pasacables para el cable de comunicación de la batería con el cúter.

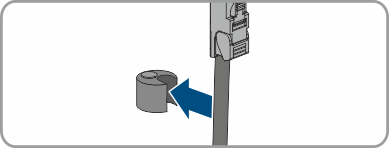

- Introduzca el cable de comunicación de la batería en un pasacables.

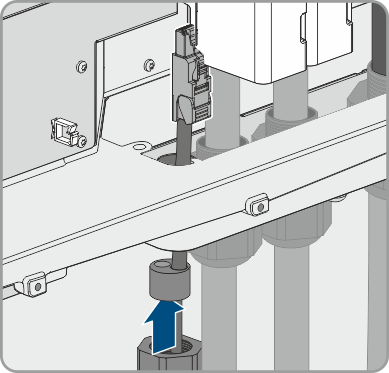

- Presione el manguito protector de dos orificios en el racor atornillado para cables y pase el cable de comunicación de la batería por el conector hembra BAT ETH. Coloque el cable de comunicación de la batería según el plano de colocación y fíjelo a los soportes.
- Si se utiliza un cable de confección propia: confeccione el conectador de enchufe RJ45 y conéctelo al cable (véase la documentación de los conectadores de enchufe).

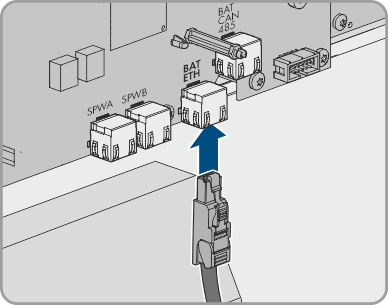

- Introduzca el conector RJ45 del cable de comunicación de la batería en el conector hembra BAT ETH del subgrupo de comunicación.
- Apriete firmemente la tuerca de unión del racor atornillado para cables.
- Tire ligeramente del cable para asegurarse de que el cable de comunicación de la batería esté bien conectado.

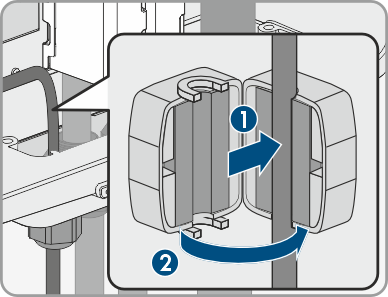

- Fije a cada cable de comunicación de la batería una ferrita suministrada.

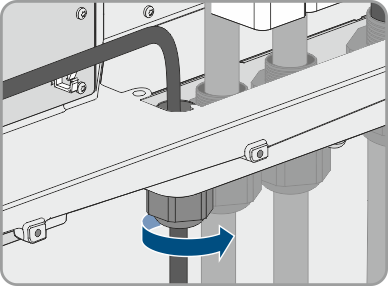

- Apriete la tuerca de unión del racor atornillado para cables con la mano. Esto fija los cables de comunicación de la batería.
- Si el producto está montado a la intemperie, instale una protección contra sobretensión para todos los componentes de la red.
- Conecte el otro extremo del cable de comunicación de la batería a la batería.
