Förbereda montering och anslutning
Kvalificerad personal
FARA
Livsfara på grund av elektrisk stöt om du vidrör spänningsförande kablar
I växelströms- och likströmkablarna finns höga spänningar. Att beröra spänningsförande kablar leder till döden eller till livsfarliga skador genom elektrisk stöt.
- Berör inga friliggande spänningsförande delar eller kablar.
- Koppla bort växelströmsdvärgbrytaren och säkra den mot återinkoppling.
- Frånskilj batteriet från växelriktaren via lastfrånskiljaren till batterisäkringen. Koppla då från lastfrånskiljaren till batterisäkringen och säkra mot återinkoppling.
- Använd lämplig personlig skyddsutrustning vid alla arbeten på produkten.
Extra monteringsmaterial som behövs (ingår inte i leveransen):
Minst 4 skruvar som är lämpade för underlaget.
Minst 4 brickor som är lämpade för skruvarna.
Minst 4 plugg som är lämpade för underlaget och skruvarna.
Tillvägagångssätt:
- Markera hålens position med hjälp av väggfästet.
- Borra hålen och sätt in pluggen.
- Rikta väggfästet vågrätt och skruva fast med skruvar och brickor.
- Häng in monteringsmallen i väggfästet.
- Säkerställ på anslutningsplattan att tätningen finns och är oskadd.
- Dra överfallsmuttrarna på kabelförskruvningarna över kablarna.

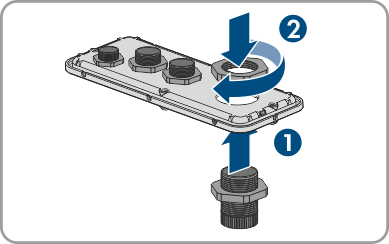

- Fäst kabelförskruvningarna på anslutningsplattan.
- Dra kablarna genom kabelförskruvningarna i anslutningsplattan och rikta anslutningsplattan med hjälp av monteringsmallen.
- Ta bort monteringsmallen.
- Montera produkten ( > Montera växelriktaren).
