Conexión del cable de red
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red así como la batería estén integrados en la protección contra sobretensión existente.
- En caso de instalar cables de red u otros cables de datos a la intemperie, asegúrese de que en el paso de los cables del producto o de la batería desde el exterior al edificio haya una protección contra sobretensión adecuada.
Material adicional necesario (no incluido en el contenido de la entrega):
Cable de red
En caso necesario: conectador de enchufe RJ45 ajustable in situ con carcasa metálica
Procedimiento:
- Desconecte el producto de la tensión ( > Desconexión del inversor de la tensión).
- Afloje la tuerca de unión del racor atornillado para cables.
- Introduzca una tuerca de unión a través de cada cable de red.
- Saque el manguito protector de dos orificios del racor atornillado para cables.
- Por cada cable de red, retire el tapón de un pasacables y corte para cada cable de red un pasacables con el cúter.
- Introduzca cada cable de red en un manguito protector de dos orificios.
- Introduzca el manguito protector de dos orificios en el racor atornillado para cables presionándolo e introduzca cada cable de red en una hembrilla de red. Coloque cada cable según el plano de colocación y fíjelo a los soportes.
- Si se utiliza un cable de confección propia: confeccione el conectador de enchufe RJ45 y conéctelo al cable (véase la documentación de los conectadores de enchufe).

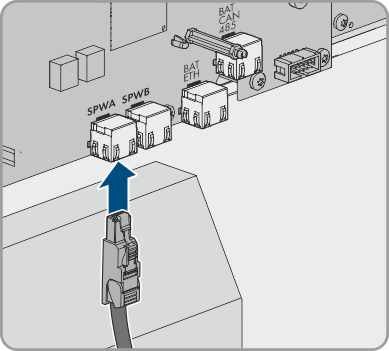

- Introduzca el conector RJ45 del cable de red en el conector hembra SPWA o SPWB del subgrupo de comunicación.
- Fije una ferrita suministrada a cada cable de red.
- Apriete firmemente la tuerca de unión de cada racor atornillado para cables.
- Tire ligeramente del cable para asegurarse de cada cable de red esté bien conectado.
- Apriete la tuerca de unión del racor atornillado para cables con la mano. para fijar los cables de red.
- Si el producto está montado a la intemperie, instale una protección contra sobretensión para todos los componentes de la red.
- Conecte el otro extremo del cable de red directamente a la red local (p. ej., a través de un rúter) o bien conecte todos los convertidores de corriente existentes en la planta entre sí en topología lineal y conecte el primer o último convertidor de la línea a la red local.
Para más información...:
