Desconexión del inversor de la tensión
Especialista
Antes de efectuar cualquier trabajo en el producto, desconéctelo siempre de la tensión tal y como se describe en este capítulo. Siga siempre el orden indicado.
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Utilice únicamente equipos de medición cuyos rangos de medición estén diseñados para las tensiones máximas de CA y CC del inversor.
PRECAUCIÓN
Daños en el inversor debido a actividades de conmutación en el transformador
Si en el inversor hay presentes tensiones, las actividades de conmutación en el transformador pueden producir grandes oscilaciones de la tensión en el inversor. Si se producen grandes oscilaciones de tensión, pueden resultar dañados componentes en el inversor.
- Antes de realizar actividades de conmutación en el transformador, el inversor se debe desconectar de la tensión.
Procedimiento:
- Reduzca la potencia de salida de CA del inversor a 0 W. Para ello, detenga el inversor.
- Desconecte el disyuntor de CA y asegúrelo contra cualquier reconexión.
- Desconecte de la tensión la conexión de CC del inversor mediante el interruptor-seccionador de la batería o con el interruptor de CC externo.
- Espere 5 minutos. De este modo se asegura de que los condensadores se descargan.
- Espere hasta que los LEDs estén apagados.

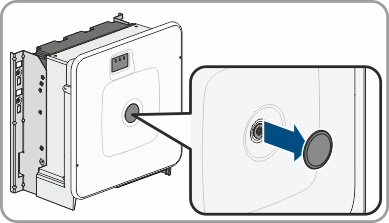

- Retire la cubierta de la tapa de la carcasa.

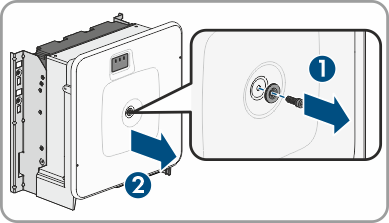

- Desenrosque el tornillo de la tapa de la carcasa (hexágono interior, ancho de llave 10) y retire la tapa.
- Aparte y guarde en un lugar seguro la cubierta, el tornillo y la tapa de cierre.

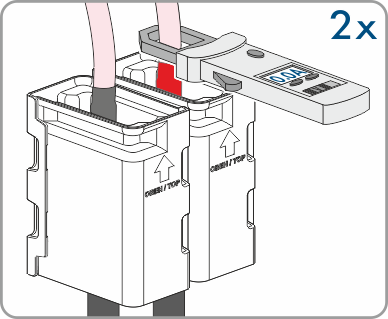

- Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los cables de CC. Esto permite detectar una posible corriente residual.

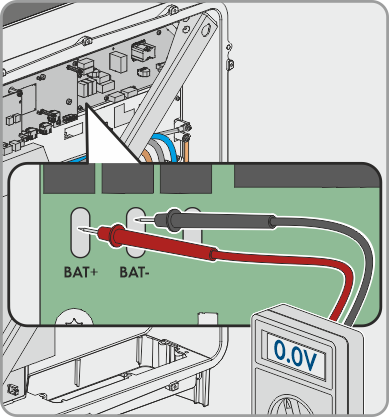

- Compruebe que no haya tensión en los puntos de medición de CC del subgrupo de precarga: entre BAT+ y BAT-, BAT+ y DST- y BAT- y DST-.

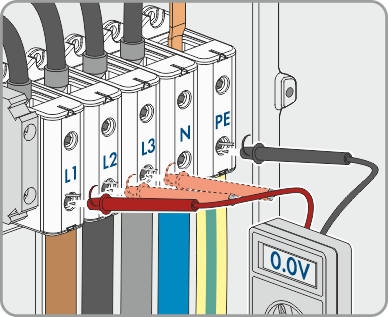

- Compruebe con un equipo de medición adecuado que no haya tensión en la caja de bornes de CA: entre L1 y PE, L2 y PE, L3 y PE, L1 y N, L2 y N, L3 y N, así como entre N y PE. Para ello, introduzca la punta de comprobación (diámetro: máximo 2,5 mm) en el punto de medición de la respectiva caja de bornes.
- Opcional: desconecte el transformador.
