Podłączyć kabel AC szafy na akumulatory wersji zewnętrznej
Specjalista
- Sprawdzić, czy wyłącznik nadmiarowo-prądowy AC jest wyłączony i zabezpieczony przed ponownym włączeniem.

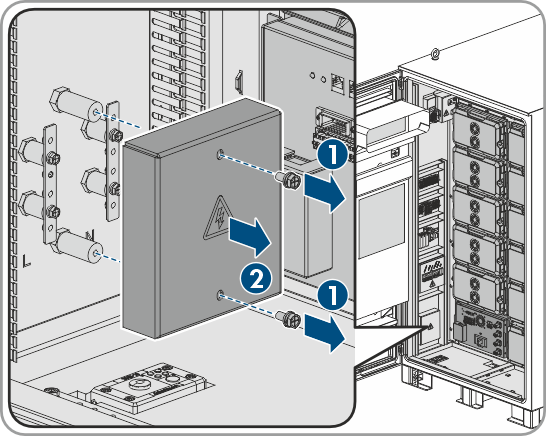

- Zdjąć osłonę obszary przyłączy AC.
- Przeprowadzić kabel AC w dół przez złącze kablowe do szafy na akumulatory. W tym celu ew. odkręcić złącze kablowe.
- Zdjać płaszcz z kabla AC.

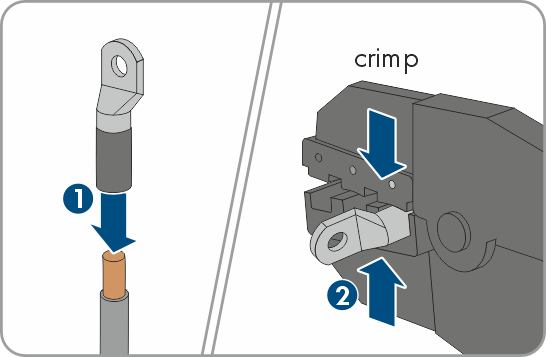

- Zacisnąć kabel AC z końcówką pierścieniową ( > Zaciskanie końcówki kablowej pierścieniowej).
- Usunąć z produktu pozostałości kabla.
- Wyczyścić powierzchnie stykowe wszystkich końcówek kablowych czystą szmatką i środkiem czyszczącym na bazie etanolu, a po wyczyszczeniu już ich nie dotykać.

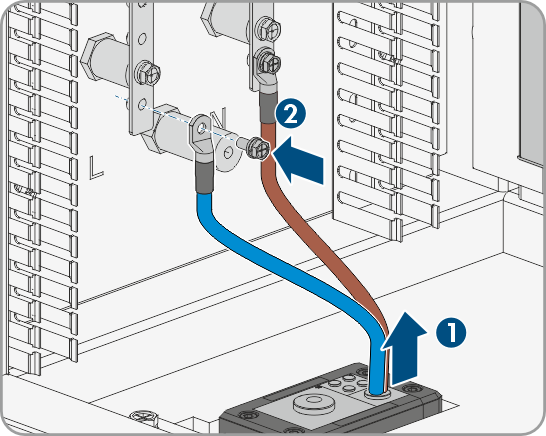

- Zamocować przewody L i N zgodnie z opisem do szyn przyłączeniowych za pomocą śrub sześciokątnych M6 (moment dokręcania 5 Nm).
- Sprawdzić, czy wszystkie przewody są dobrze przymocowane.
- Z powrotem zamontować osłonę na obszarze przylączy AC.
