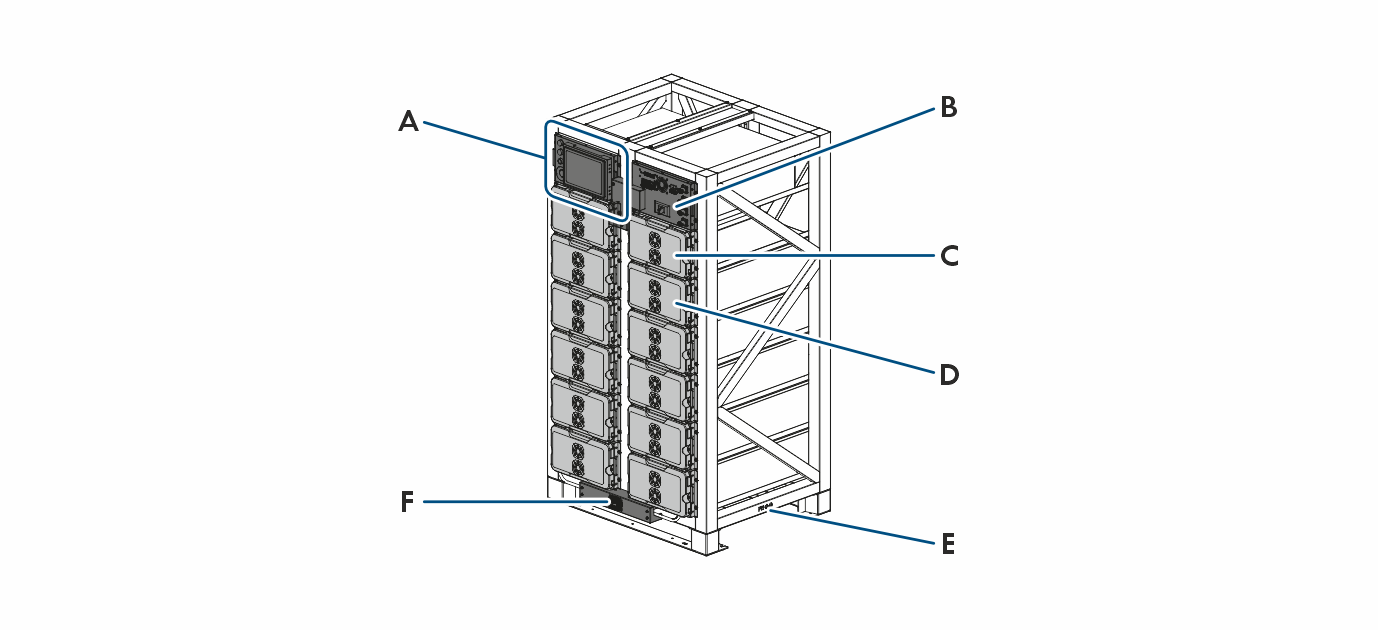

Budowa szafy na akumulatory w wersji wewnętrznej

A

Panel obsługowy (LCU = Local Control Unit) otoczony następującymi elementami obsługowymi:

• Diody LED

• Włącznik/wyłącznik

• Wyłącznik awaryjny

• Wyświetlacz dotykowy

Za panelem obsługowym znajdują się złącza dla kabla zasilania AC oraz kabla do komunikacji CAN z falownikiem.

B

HV Box (z systemem zarządzania akumulatorem)

• Wyłącznik ochronny

• Strefa podłączenia kabli DC

C

Pokrywa bez modułu akumulatorowego

W zależności od opcji wyposażenia kilka przegródek może być pustych. Puste przegródki mają tylko pokrywę.

D

Moduł akumulatora

E

Punkty uziemienia po prawej i lewej stronie

F

Rozłącznik prądu stałego
