Podłączanie kabla DC
Specjalista
UWAGA
Niebezpieczeństwo uszkodzenia produktu wskutek zwarcia doziemnego po stronie DC w trakcie eksploatacji
Wskutek beztransformatorowej topologii produktu zwarcie doziemne po stronie DC w trakcie eksploatacji może doprowadzić do powstania uszkodzeń, których nie będzie można naprawić. Gwarancja nie obejmuje uszkodzeń produktu spowodowanych nieprawidłową instalacją po stronie DC lub jej uszkodzeniem. Produkt posiada urządzenie zabezpieczające, które sprawdza występowanie zwarcia doziemnego tylko podczas rozruchu. W trakcie eksploatacji produkt nie jest chroniony.
- Instalację po stronie DC należy wykonać w prawidłowy sposób i zapewnić, aby w trakcie eksploatacji nie wystąpiło zwarcie doziemne.
Wymagania:
Musi być zainstalowane zewnętrzne urządzenie rozłączające DC (np. zintegrowany rozłącznik obciążenia DC w szafie na akumulatory).
Akumulatory muszą być zabezpieczona na każdej fazie.
Kable DC muszą być podłączone do produktu.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
Czysta szmatka
Środek czyszczący na bazie etanolu
Zaciskarka
Sposób postępowania:
- Upewnić się, że na kablach DC nie występuje napięcie.
- Usunąć izolację z kabli DC.
- Dostarczoną koszulkę termokurczliwą nasunąć na kabel DC i zacisnąć końcówkę kablową pierścieniową ( > Zaciskanie końcówki kablowej pierścieniowej). Koszulka termokurczliwa musi znajdować się pod odizolowanym obszarem żyły.
- Dostarczoną czerwoną koszulkę termokurczliwą nasunąć na kabel DC+ i zacisnąć końcówkę kablową pierścieniową ( > Zaciskanie końcówki kablowej pierścieniowej). Koszulka termokurczliwa musi znajdować się pod odizolowanym obszarem żyły.
- Usunąć z produktu pozostałości kabla.
- Usunąć umocowanie przygotowanych kabli DC w produkcie.
- Wyczyścić powierzchnie stykowe wszystkich końcówek kablowych czystą szmatką i środkiem czyszczącym na bazie etanolu, a po wyczyszczeniu już ich nie dotykać.

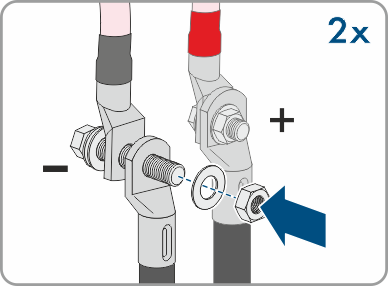

- Połączyć ze sobą kable DC. W tym celu włożyć od tyłu śrubę kombi (M10x40) przez otwory w końcówkach kablowych, a z przodu założyć podkładkę (M10) i dokręcić nakrętką sześciokątną (kluczem o rozwartości 16, moment dokręcający: 24 Nm ± 2 Nm). Zwrócić uwagę na właściwą biegunowość.

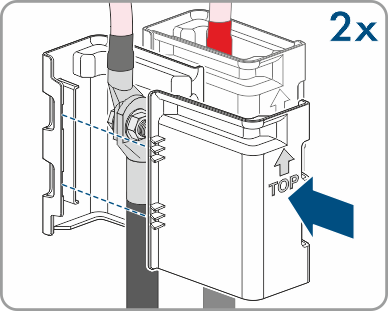

- Założyć wokół końcówek kablowych elementy chroniące przed dotykiem i połączyć ze sobą aż zatrzasną się w słyszalny sposób.
- Dokręcić nakrętki złączkowe przepustów kablowych.
