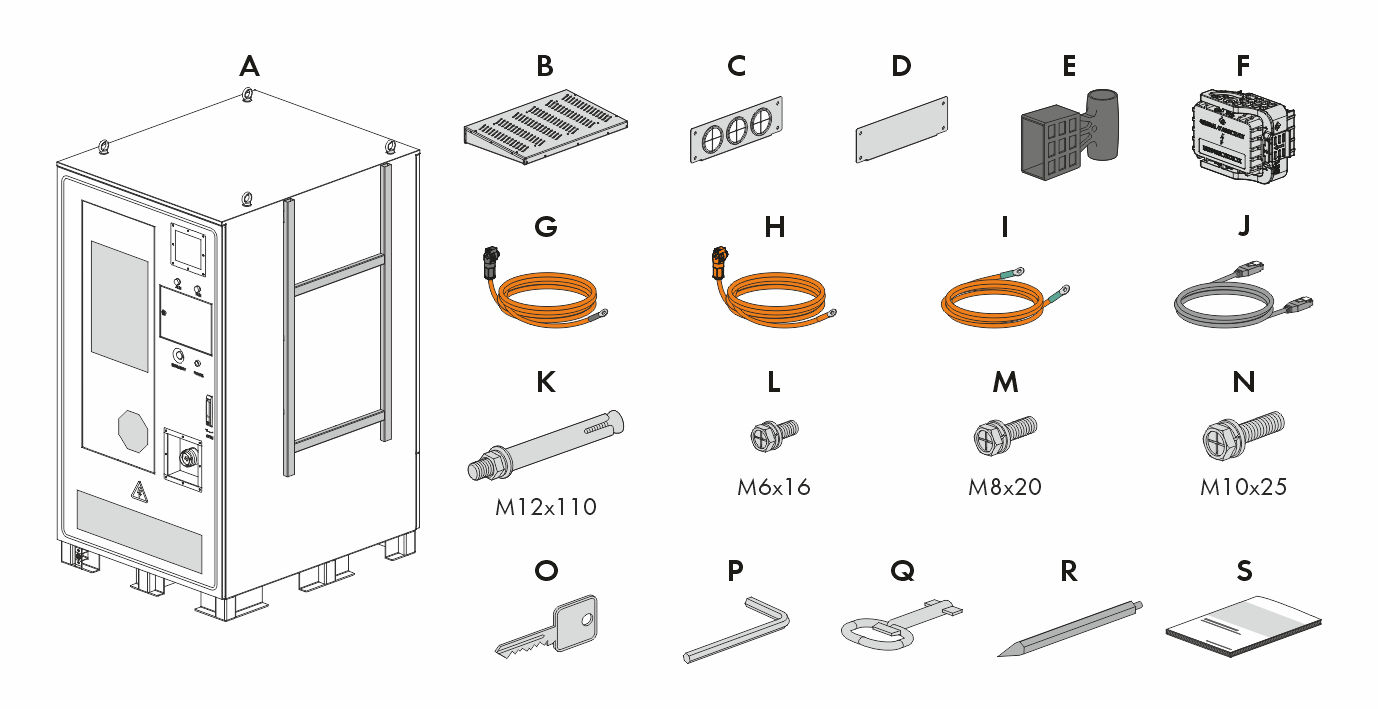

Zakres dostawy szafy na akumulatory w wersji zewnętrznej

A

1

Szafa na akumulatory, wersja zewnętrzna

B

1

Osłona przeciwsłoneczna falownika.
Wskazówka: Osłona przeciwsłoneczna jest dostarczana na oddzielnej palecie.

C

1

Maskownica z otworami na kable do zamknięcia otworów w ramie montażowej

D

7

Maskownica do zamykania otworów w ramie montażowej

E

1

Przedłużacz przełącznika do uruchamiania wyłącznika nadprądowego QF

F

1

Wtyczka serwisowa spełniająca rolę rozłącznika DC

G

1

Kabel DC z czarną wtyczką do połączenia szafy na akumulatory z falownikiem

H

1

Kabel DC z pomarańczową wtyczką do połączenia szafy na akumulatory z falownikiem

I

1

Przewód uziemiający

J

1

Kabel komunikacyjny do połączenia szafy na akumulatory z falownikiem

K

8

Kotwa tulejowa M12x110

L

36

Śruba kombi z łbem sześciokątnym M6x16

ŚR.

4

Śruba kombi z łbem sześciokątnym M8x20

N

4

Śruba kombi z łbem sześciokątnym M10x25

O

1

Klucz do szafy

P

1

Klucz do śrub w kształcie L do otwierania osłony czujnika gazu

Q

1

Klucz do panelu obsługowego

R

1

Trzpień magnetyczny do obsługi wyświetlacza czujnika gazu

S

1

Pakiet dokumentacji zawiera:

• Zeszyt z informacjami dotyczącymi bezpieczeństwa

• Przewodnik szybkiego startu z instrukcją pierwszej instalacji i uruchomienia w formie graficznej
