Podłączyć kable DC do falownika lub do DC Combiner Box w wersji wewnętrznej

Specjalista

Użyć kabli dostarczonych w komplecie. Zabezpieczyć wtyczkę przy każdym przyłączu za pomocą blokady. Ułożyć kable DC oddzielnie od innych kabli.

Sposób postępowania:

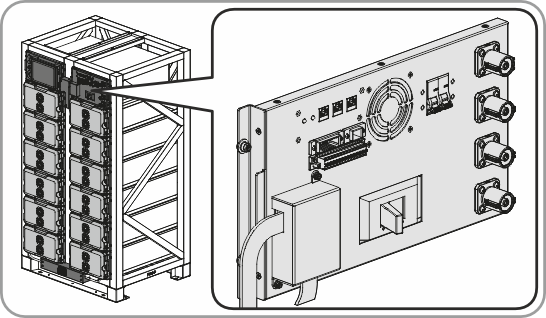

    16896052236
  1. Ułożyć kable DC na ramie szafy na akumulatory wzdłuż HV Box i zabezpieczyć opaskami zaciskowymi dostarczonymi w komplecie do ramy.

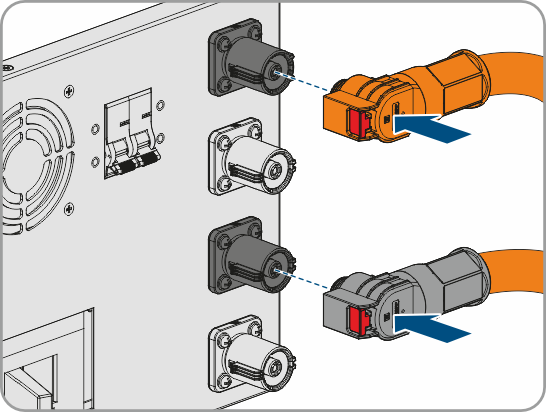

    2. 16054565132
  2. Podłączyć kabel DC z pomarańczową wtyczką P1+ (falownik) lub P2+ (DC Combiner Box) szafy na akumulatory.
  3. Podłączyć kabel DC z czarną wtyczką P1- (falownik) lub P2+ (DC Combiner Box) szafy na akumulatory.
    Widok kabli DC w wersji zewnętrznej
    Podłączyć kabel DC do falownika lub do kolejnych szaf na akumulatory w wersji zewnętrznej
