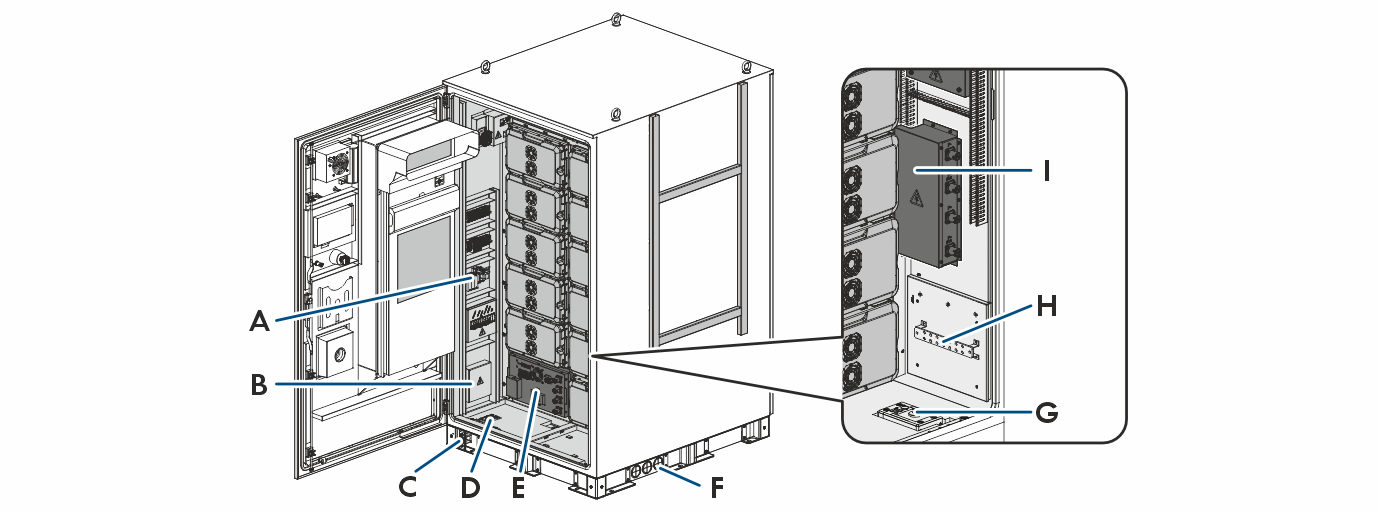

Obszar podłączenia szafy na akumulatory w wersji zewnętrznej

A

SPD1 (IN): komunikacja CAN między szafą na akumulatory a falownikiem

B

L, N: zasilanie elektryczne

C

Punkt uziemienia

D

Otwory ze złączem kablowym w dnie szafie na akumulator, po stronie AC i na wąż kondensatu

E

Osłona do przeprowadzania kabli w ramie montażowej szafy na akumulatory

F

Otwory z dławnicami kablowymi w dnie szafy na akumulatory, po stronie DC

G

Szyna kablowa

H

P +: Przyłącze DC falownika lub innych szaf na akumulatory dla bieguna dodatniego

P -: Przyłącze DC falownika lub innych szaf na akumulatory dla bieguna ujemnego

HV Box ( > Strefa podłączenia HV Box)
