Montaż maskownic wersji zewnętrznej
Wymagania:
- Szafa na akumulatory jest zainstalowana i zamocowana.
Sposób postępowania:

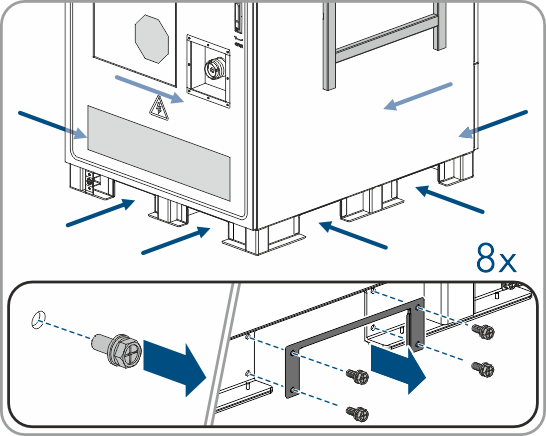

- Zdjąć wszystkie osłony transportowe z ram montażowych.

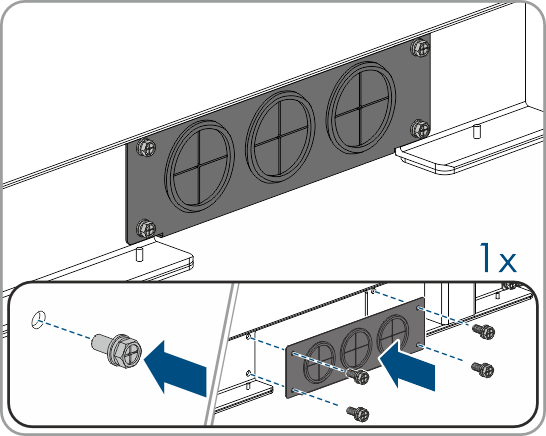

- Zamocować dostarczoną w komplecie osłonę kabla za pomocą 4 śrub sześciokątnych M6 (moment dokręcania 2,5 Nm) do ramy montażowej.

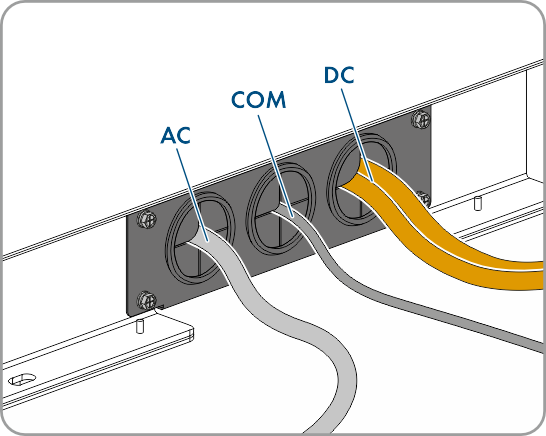

- Przeprowadzić kabel przez osłonę kablową do szafy na akumulatory. Układać przy tym kable DC oddzielnie od pozostałych kabli.

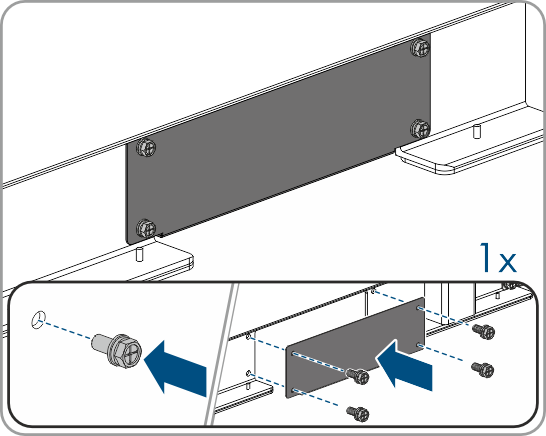

- Wszystkie inne osłony dostarczone w komplecie zamocować 4 kombinowanymi śrubami sześciokątnymi M6 (moment dokręcania 2,5 Nm).
