RS485 aansluiten

Vakman

Aanvullend vereist materiaal (niet bij de levering inbegrepen):

  • 1 communicatiekabel voor RS485-communicatie

Voorwaarden:

  • De communicatiekabel moet voor de aansluiting op de RS485-interface technisch geschikt zijn ( > Eisen aan de RS485-interface).

  • In alle RS485-apparaten moet dezelfde baudrate zijn ingesteld (1200 Baud, 9600 Baud of 19200 Baud).

Werkwijze:

  1. Laadstation spanningsvrij schakelen ( > Schakel het product spanningsvrij).
  2. Sluit de communicatiekabel op de RS485-interface aan (zie handleiding van de fabrikant).
  3. De kabel naar aansluiting RS 485-1 installeren.
  4. Strip de mantel van de kabel over 80 mm.
  5. Strip de aders over een lengte van 6 mm.
    6. 14332861708
  6. Ontgrendel de aderinvoeren van de meegeleverde 5-polige stekker.
    7. 14332862092
  7. Sluit de leidingen van de aansluitkabel aan op de meegeleverde 5-polige stekker. Steek daarvoor de aders in de invoeren en vergrendel de aderinvoeren. Let daarbij op de bezetting van de stekker.
    8. 13883423372

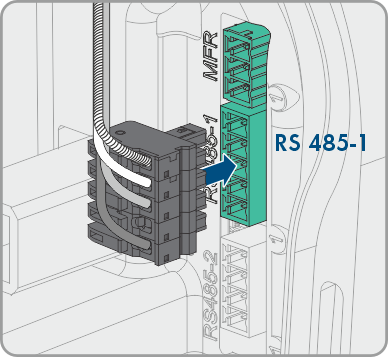

  8. Steek de 5-polige stekker in de bus RS 485-1 van het product. Let daarbij op de configuratie van de pinnen.
  9. De kabel met een kabelbinder bevestigen en het uitstekende uiteinde van de kabelbinder met een passend gereedschap afknippen.
  10. Controleer of de stekker stevig vastzit.
  11. Zorg ervoor dat alle leidingen correct zijn aangesloten .
  12. Zorg ervoor dat de leidingen stevig vastzitten in de klemposities.

    Zie hiervoor ook:

    Pinconfiguratie RS485
    Sluit het behuizingsdeksel
