Systeemoverzicht van de installatie

De oplossing 3 is een nulterugleveringsinstallatie met energieopslag, die met 1 zonnestroomomvormer en 1 Sunny Island wordt gerealiseerd. Deze oplossing is met name geschikt voor zonnestroominstallaties, waarbinnen de zonnestroomomvormer geen SMA-product is, die energie niet kan regelen en niet door een ander product moet worden vervangen.

In dit systeem wordt de gegenereerde energie door de batterij-omvormer geregeld. Wanneer de zonnestroomomvormer niet via communicatieregelbaar is, moet bovendien een contactor worden geïnstalleerd, die door het multifunctioneel relais van de batterij-omvormer wordt aangestuurd. Zodra een gedefinieerde laadtoestand van de batterij is bereikt, opent de batterij-omvormer de contactor en koppelt zo de zonnestroomomvormer tijdelijk los van de installatie. Wanneer de batterij een gedefinieerde laadtoestand onderschrijdt, sluit de batterij-omvormer de contactor, zodat de zonnestroomomvormer weer energie kan opwekken.

De instelbare laadtoestand waarbij de Sunny Island de zonnestroomomvormer stopt, moet onder de grenswaarde liggen waar het laadvermogen van de batterij wordt gereduceerd. SMA Solar Technology AG beveelt aan om de instelbare laadtoestand op een waarde van minder dan 85 % in te stellen (zie handleiding van het product).

Bij gebruik van lithium-ion-batterijen moet de automatische egalisatielading voor lithium-ion-batterijen worden geactiveerd (zie handleiding van het product). De Sunny Island laadt de batterij dan regelmatig uit het openbaar stroomnet op tot 100%, om de bepaling van de laadtoestand opnieuw te kalibreren.

Belangrijk is, dat het laadvermogen van de batterij-omvormer minimaal overeenkomt met het maximale AC-vermogen van de zonnestroomomvormer. Daardoor wordt gewaarborgd, dat de energie van de zonnestroominstallatie niet in het openbaar stroomnet wordt teruggeleverd, maar door het batterijsysteem wordt opgenomen resp. de zonnestroominstallatie via een contactor wordt losgekoppeld.

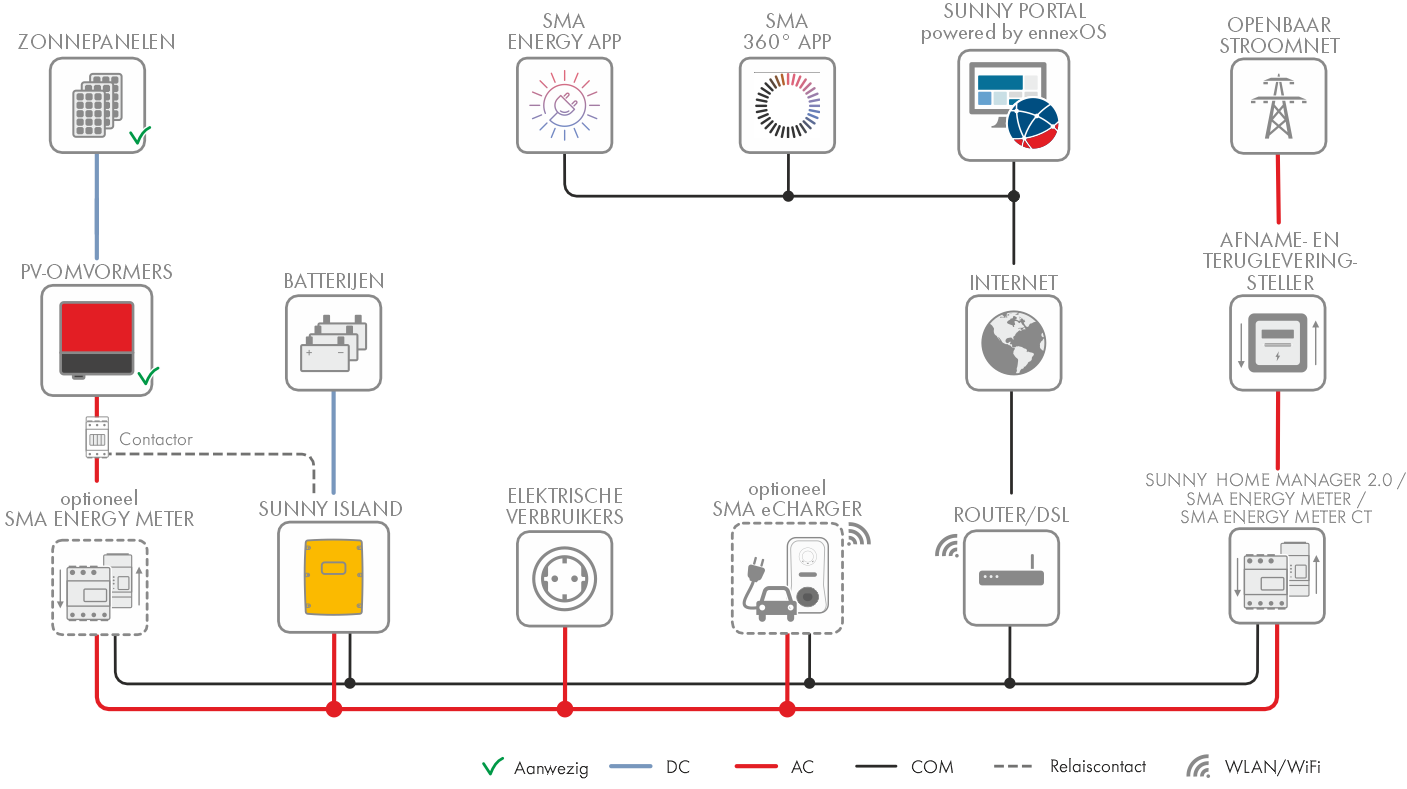

Opbouw van de installatie: oplossing 3

De volgende SMA-batterijomvormers kunnen in het batterijsysteem worden toegepast:

Voor deze toepassing zijn alleen compatibele batterijen geschikt (zie daarover "Approved Batteries and Information on Batteries in Sunny Island Systems").
