Vista general del sistema de la planta
La solución 3 es una planta de inyección cero con sistema de batería que funciona con un inversor fotovoltaico y un Sunny Island. Esta solución es adecuada en especial para plantas fotovoltaicas en las que el inversor fotovoltaico no es ningún producto de SMA, no puede regular la energía y no debe sustituirse por otro producto.
En este sistema, la energía generada la regula el inversor de batería. Si el inversor fotovoltaico no es regulable a través de la comunicación, debe instalarse también un contactor controlado por el relé multifunción del inversor de batería. Cuando se alcanza un estado de carga de la batería definido, el inversor de batería abre el contactor y desconecta así de forma temporal el inversor fotovoltaico de la planta. Si la batería no alcanza un estado de carga definido, el inversor de batería cierra el contactor para que el inversor fotovoltaico pueda volver a generar energía.
El estado de carga ajustable con el que el Sunny Island interrumpe el inversor fotovoltaico, debe hallarse debajo del valor límite en el que se reduce la potencia de carga de la batería. SMA Solar Technology AG recomienda ajustar el estado de carga ajustable a un valor inferior al 85 % (véanse las instrucciones del producto).
Si se utilizan baterías de iones de litio, debería activarse la carga de compensación automática para baterías de iones de litio (véanse las instrucciones del producto). El Sunny Island carga, en ese caso, la batería regularmente de la red al 100 % para recalibrar la definición del estado de carga.
Es importante que la potencia de carga del inversor de batería se corresponda al menos con la potencia de CA máxima del inversor fotovoltaico. Así se garantiza que la energía de la planta fotovoltaica no se inyecte en la red pública, sino que la absorba el sistema de batería o que la planta fotovoltaica se desconecte con un contactor.

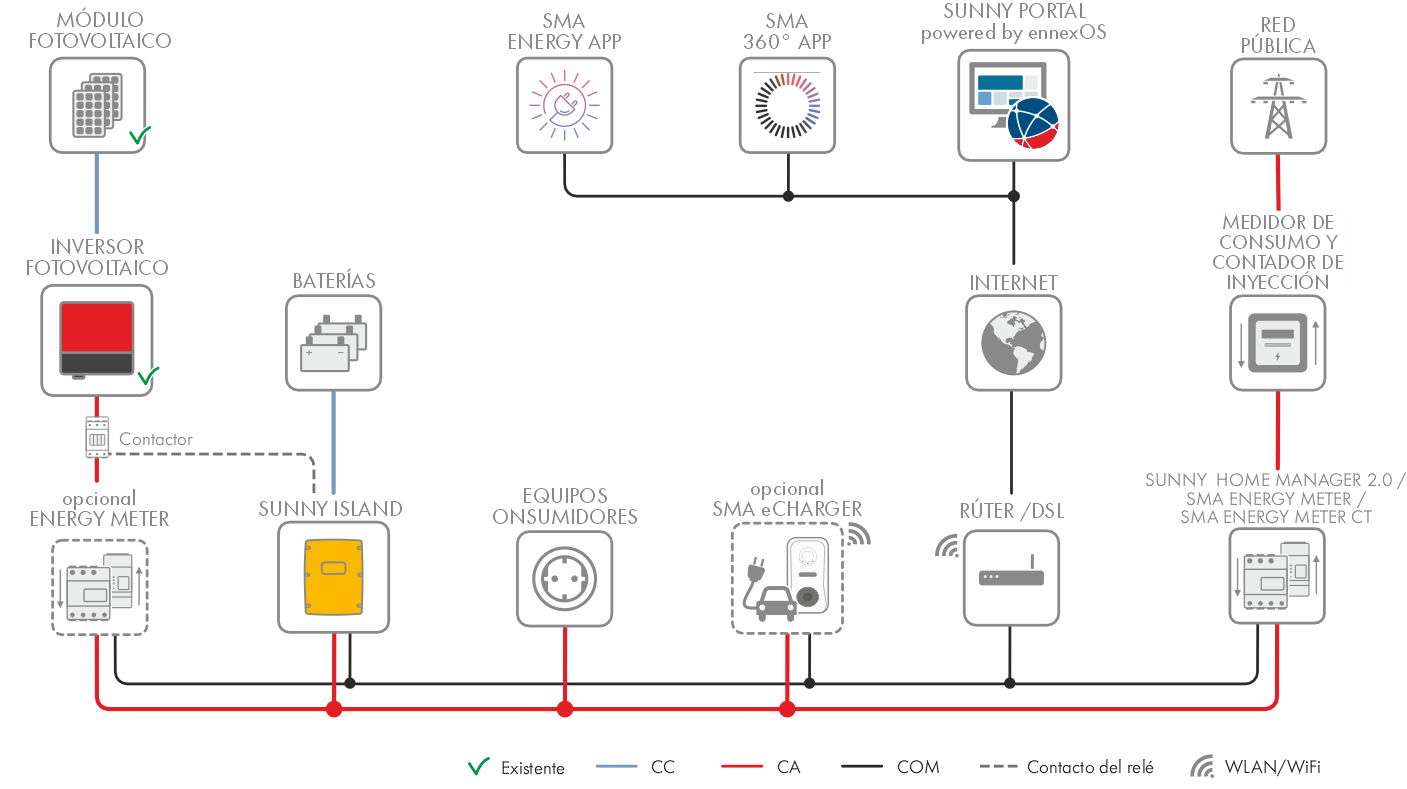

Estructura de la planta: solución 3
En el sistema de baterías pueden utilizarse los siguientes inversores de batería de SMA:
Producto | Tipo |
|---|---|
Sunny Island | SI6.0H-13 / SI8.0H-13 |
En este ejemplo de aplicación solo pueden utilizarse baterías de iones de litio compatibles (consulte “Baterías permitidas e información sobre las baterías en sistemas Sunny Island”).
