Panoramica sistematica dell'impianto

La soluzione 3 indica un impianto a immissione zero con accumulatore, che viene utilizzato con 1 inverter FV e 1 Sunny Island. Tale soluzione è indicata soprattutto per gli impianti FV, nei quali l'inverter FV non è un prodotto SMA, non è in grado di regolare l'energia e non può essere sostituito da un altro prodotto.

In questo sistema l'energia generata viene regolata dall'inverter con batteria. Se l'inverter FV non è regolabile tramite comunicazione, è necessario installare anche un contattore che viene controllato dal relè multifunzione dell'inverter con batteria. Non appena si raggiunge un determinato stato di carica della batteria, l'inverter con batteria apre il contattore e scollega temporaneamente l'inverter FV dall'impianto. Quando la batteria scende al di sotto di un determinato stato di carica, l'inverter con batteria chiude il contattore in modo che l'inverter FV possa generare nuovamente energia.

Lo stato di carica impostabile raggiunto il quale Sunny Island arresta l'inverter FV deve trovarsi al di sotto del valore limite raggiunto il quale viene ridotta la potenza di carica della batteria. SMA Solar Technology AG consiglia di impostare lo stato di carica regolabile a un valore inferiore all'85% (vedere le istruzioni del prodotto).

Se si utilizzano batterie agli ioni di litio, bisognerebbe attivare la carica equalizzata automatica per le batterie agli ioni di litio (vedere le istruzioni del prodotto). Sunny Island carica così la batteria regolarmente dalla rete pubblica al 100% per ricalibrare la determinazione dello stato di carica.

È importante che la potenza di carica dell'inverter con batteria corrisponda almeno alla potenza CA massima dell'inverter FV. Questo assicura che l'energia dell'impianto FV non venga immessa nella rete pubblica, ma che venga assorbita dall'accumulatore oppure che l'impianto FV venga scollegato per mezzo di un contattore.

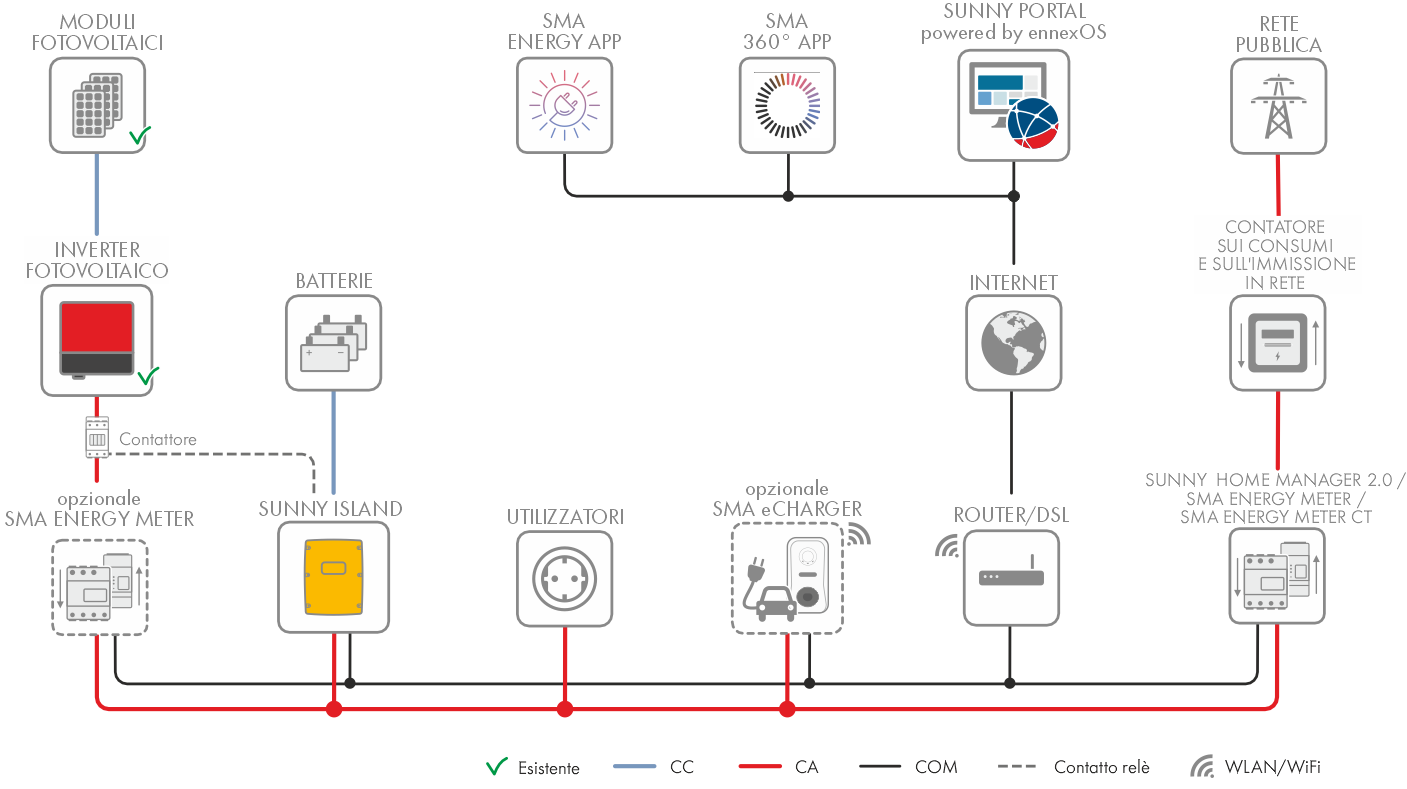

Struttura dell'impianto: soluzione 3

I seguenti inverter con batteria SMA possono essere utilizzati nel sistema a batteria:

Per questo caso di applicazione sono indicate esclusivamente batterie compatibili (in proposito vedere "Approved Batteries and Information on Batteries in Sunny Island Systems").
