Systemübersicht der Anlage

Die Lösung 3 ist eine Nulleinspeise-Anlage mit Speicher, die mit 1 PV-Wechselrichter und 1 Sunny Island betrieben wird. Diese Lösung eignet sich besonders für PV-Anlagen, in denen der PV-Wechselrichter kein SMA Produkt ist, die Energie nicht regeln kann und nicht durch ein anderes Produkt ersetzt werden soll.

In diesem System wird die erzeugte Energie vom Batterie-Wechselrichter geregelt. Wenn der PV-Wechselrichter nicht per Kommunikation regelbar ist, muss zusätzlich ein Schütz installiert werden, das vom Multifunktionsrelais des Batterie-Wechselrichters gesteuert wird. Sobald ein definierter Ladezustand der Batterie erreicht ist, öffnet der Batterie-Wechselrichter das Schütz und trennt damit den PV-Wechselrichter temporär von der Anlage. Wenn die Batterie einen definierten Ladezustand unterschreitet, schließt der Batterie-Wechselrichter das Schütz, sodass der PV-Wechselrichter wieder Energie erzeugen kann.

Der einstellbare Ladezustand, bei dem der Sunny Island den PV-Wechselrichter stoppt, muss unterhalb der Schwelle liegen, wo die Ladeleistung der Batterie reduziert wird. SMA Solar Technology AG empfiehlt, den einstellbaren Ladezustand auf einen Wert von unter 85 % einzustellen (siehe Anleitung des Produkts).

Bei Verwendung von Lithium-Ionen Batterien sollte die automatische Ausgleichsladung für Lithium-Ionen Batterien aktiviert werden (siehe Anleitung des Produkts). Der Sunny Island lädt die Batterie dann regelmäßig aus dem Netz auf 100% auf, um die Ladezustandsbestimmung zu rekalibrieren.

Wichtig ist, dass die Ladeleistung des Batterie-Wechselrichters mindestens der maximalen AC-Leistung des PV-Wechselrichters entspricht. Dadurch wird sichergestellt, dass die Energie der PV-Anlage nicht in das öffentliche Stromnetz eingespeist wird, sondern durch den Speicher aufgenommen wird bzw. die PV-Anlage mittels eines Schützes abgetrennt wird.

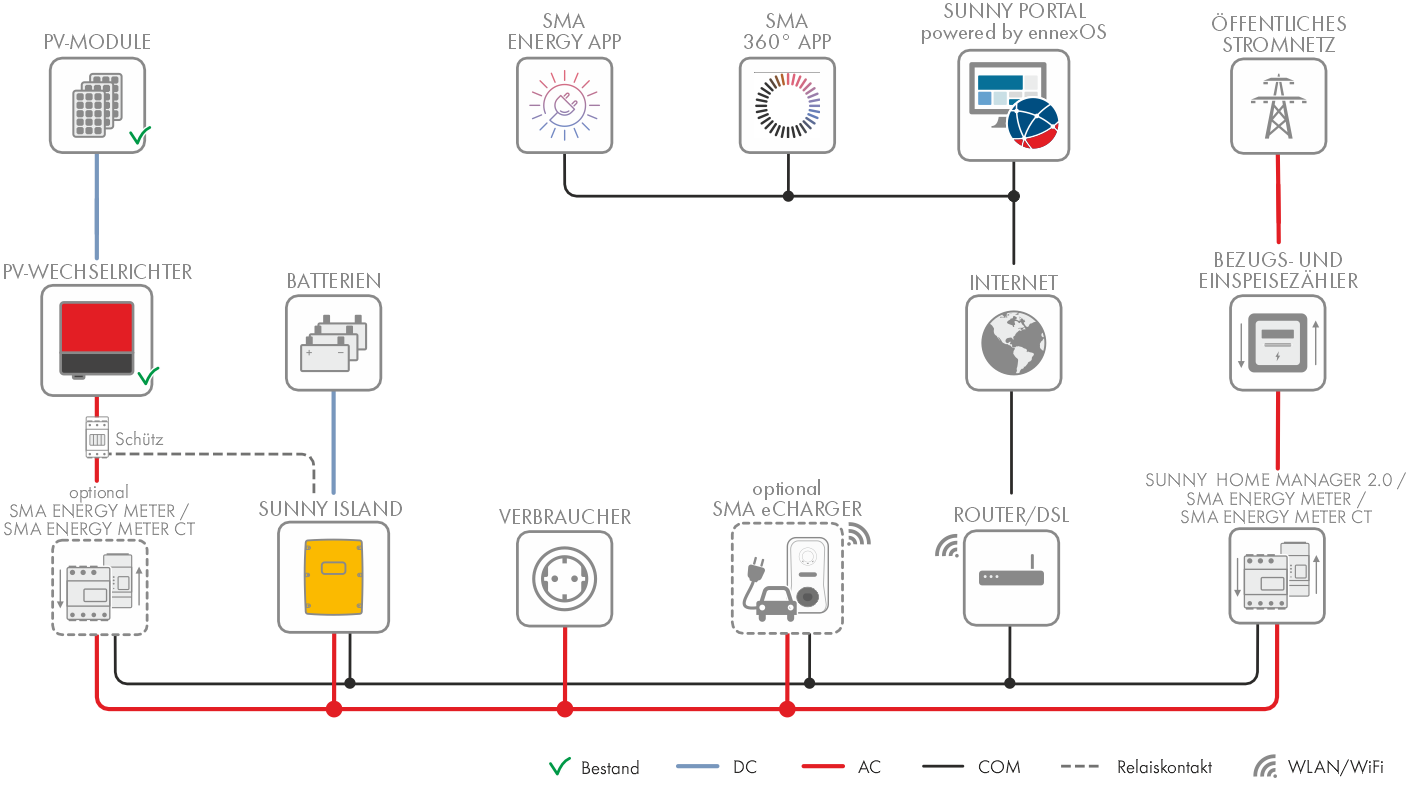

Aufbau der Anlage: Lösung 3

Folgende SMA Batterie-Wechselrichter können im Speichersystem eingesetzt werden:

Für diesen Anwendungsfall eignen sich nur kompatible Batterien (siehe dazu "Zugelassene Batterien und Informationen zu Batterien in Sunny Island-Systemen").
